ठोस दस्ता
35 मिमी
29 मिमी
4/6 मिमी
36-2500ppr
वृद्धिशील एनकोडर
आईपी65
टीटीएल, एचटीएल, एनपीएन, पुश पुल, वोल्टेज
नहीं
SKU: | |
---|---|
उपलब्धता स्थिति: | |
मात्रा: | |

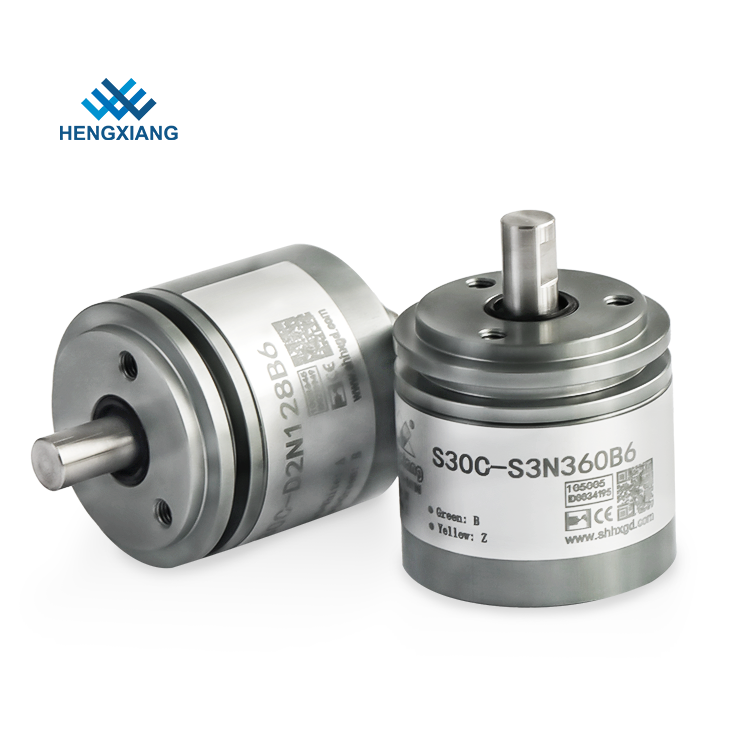

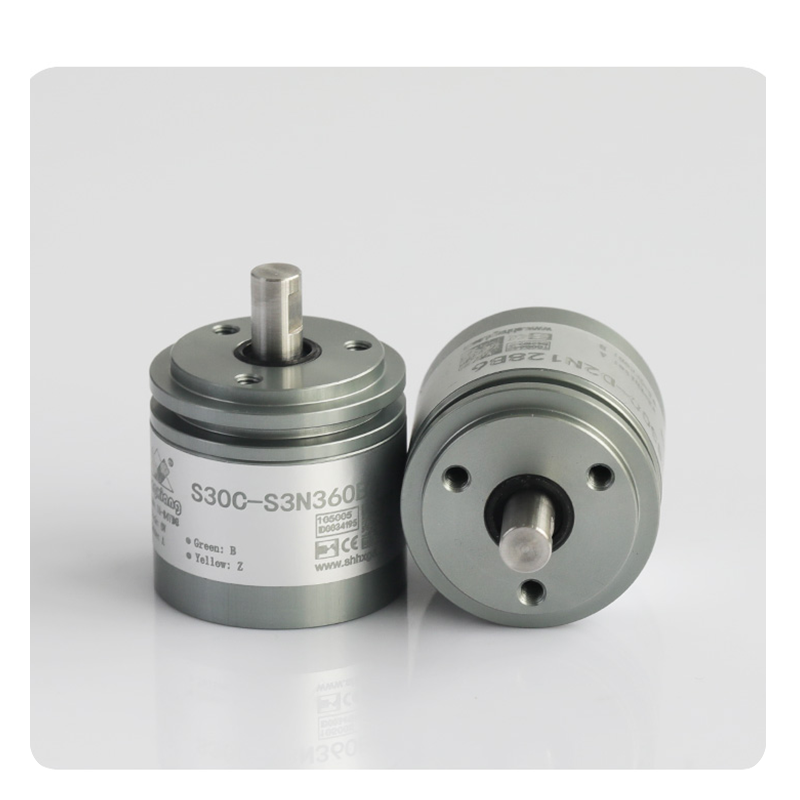

S30C
सामान | बुनियादी पैरामीटर | |
बाह्य आयाम | बाहरी व्यास: 30 मिमी | |
मोटाई: 29 मिमी | ||
शाफ्ट व्यास: 4/6 मिमी | ||
एनकोडर प्रकार | वृद्धिशील एनकोडर | |
संकल्प | 36; 50; 60; 100; 128; 200; 250; 300; 360; 400; 400; 500; 512; 600; 720; 1000; 1024; 1200; 1440; 2000; 2048; 2500 | |
आउटपुट चरण | चरण ए, बी, जेड, ए-, बी-, जेड- | |
वोल्टेज आपूर्ति | DC5V: DC8-30V | |
आउटलेट टाइप | केबल कनेक्शन | |
अक्षीय सॉकेट | ||
आउटपुट मोड | एनपीएन | |
वोल्टेज आउटपुट | ||
पुश-पुल आउटपुट | ||
अंतर आउटपुट (TTL, HTL, RS422) | ||
पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -30 ~+90 ℃ | |
भंडारण तापमान: -30 ~+95 ℃ | ||
पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 45 ~ 85%आरएच (गैर-कंडेनसिंग) | |
संरक्षण ग्रेड | IP65 | |
केबल लंबाई | 1000 मिमी | |
उपभोग वर्तमान | 100ma अधिकतम | |
शाफ्ट भार | रेडियल: 30n; अक्षीय: 20 एन | |
स्लीव स्पीड | 6000rpm | |
इन्सुलेशन शक्ति | AC500V 60S | |
इन्सुलेशन प्रतिरोध | 10 मीटर | |
अंतरिक्ष अनुपात का चिह्न | 45% से 55% | |
शीर्ष पुनरुत्थान आवृत्ति | 300kHz अधिकतम | |
शेल सामग्री | मधुमक | |
असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) | |
GND | एनकोडर से कनेक्ट न करें | |
शाफ्ट सामग्री | स्टेनलेस स्टील | |
वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, X/y/z दिशा के लिए 2 घंटे व्यक्तिगत रूप से | |
झटका (सहन) | 490m/s2,11ms तीन बार x, y, z दिशा व्यक्तिगत रूप से दिशा | |
पैकेट | कार्टन का डिब्बा | |
शुद्ध वजन | 100 ग्राम (पैकेज के साथ) | |
प्रमाणीकरण | सीटी |
कॉम्पैक्ट और हल्के डिजाइन
एल्यूमीनियम मिश्र धातु आवास और ~ 100 ग्राम के वजन के साथ अल्ट्रा-स्मॉल आकार।
Ø4mm और ø6mm शाफ्ट (स्टेनलेस स्टील सामग्री) का समर्थन करता है।
उच्च गति और सटीक प्रदर्शन
मैक्स स्लीव स्पीड: 500kHz (HTL मोड) तक प्रतिक्रिया आवृत्ति के साथ 6,000 आरपीएम।
चरण शिफ्ट सटीकता: 90 ° (10 ° (कम गति), 90 ° (20 ° (उच्च गति)।
मजबूत विद्युत इंटरफेस
एकाधिक आउटपुट प्रकार: OC, वोल्टेज, पुश-पुल, TTL, HTL।
वाइड सप्लाई वोल्टेज रेंज: DC+5V% 5% DC8–30V% 5%।
रिवर्स पोलरिटी और शॉर्ट-सर्किट प्रोटेक्शन।
औद्योगिक ग्रेड स्थायित्व
IP65 सुरक्षा (डस्टप्रूफ और पानी-प्रतिरोधी)।
असर जीवन: 1.5 × 10⁹ क्रांतियां (2,500 आरपीएम पर 100,000 घंटे)।
शॉक/वाइब्रेशन प्रतिरोध: 490 मीटर/s the झटके, 0.75 मिमी आयाम कंपन (प्रति औद्योगिक मानकों का परीक्षण)।
व्यापक पर्यावरणीय अनुकूलनशीलता
ऑपरेटिंग तापमान: -30 ° C से +90 ° C (भंडारण: -30 ° C से +95 ° C)।
45-85% आर्द्रता (गैर-कंडेनसिंग) के लिए उपयुक्त।
लचीला स्थापना और कनेक्टिविटी
M8 8-पिन सॉकेट या रेडियल केबल (मानक 1 मीटर लंबाई)।
शोर प्रतिरक्षा (TTL/HTL मोड) के लिए ट्विस्टेड-पेयर परिरक्षित वायरिंग।
स्प्रिंग-टाइप और क्रॉस-टाइप कपल (वैकल्पिक सामान) के साथ संगत।
कम बिजली की खपत
≤100mA करंट (OC/वोल्टेज मोड), 3120mA (TTL मोड)।
सुरक्षा और अनुपालन
इन्सुलेशन शक्ति: 60 के दशक के लिए AC500V।
शॉर्ट-सर्किट सहिष्णुता: 30 के लिए अनुमति दी गई।
उच्च गति स्वचालन, रोबोटिक्स और कठोर औद्योगिक वातावरण के लिए आदर्श, जिसमें कॉम्पैक्ट, विश्वसनीय गति प्रतिक्रिया की आवश्यकता होती है।
Shanghai Hengxiang Optical Electronics Co., Ltd। एक उच्च-तकनीकी उद्यम है जो उच्च-सटीक ऑप्टिकल एनकोडर के निर्माण, अनुसंधान, उत्पादन और विपणन में विशेषज्ञता रखता है। हमारे पास एक परिपक्व स्वतंत्र अनुसंधान और विकास क्षमता है, जो नए विकास प्रौद्योगिकी उत्पादों की जरूरतों के आधार पर अनन्य मॉडल के उत्पादन को अनुकूलित करने में सक्षम बनाता है। हमने 2001 में स्थापित किया और 21 साल के अवसादन के बाद घरेलू और विदेशों में उत्पादों का निर्यात किया। हमारी कंपनी मुख्य रूप से एनकोडर, ऑप्टिकल लेंस, जर्मेनियम उत्पादों, आदि में लगी हुई है। उत्पाद की गुणवत्ता और उच्च परिशुद्धता और उच्च स्तर की गहरी प्रसंस्करण प्रौद्योगिकी का सख्त नियंत्रण लिफ्ट, मोटर, सीएनसी, कपड़ा, रोबोट, पवन ऊर्जा, चिकित्सा, विधानसभा लाइन उपकरण और अन्य स्वचालन प्रौद्योगिकी उद्योगों की सेवा करता है।
हम सटीक ऑप्टिकल एनकोडर के क्षेत्र में एक प्रसिद्ध ब्रांड होने पर ध्यान केंद्रित करते हैं और अंतरराष्ट्रीय परिशुद्धता एनकोडर में एक नेता होने का लक्ष्य रखते हैं।
'एक विज्ञान-तकनीकी जीवन के लिए संवेदन में सटीकता। ' 'हेंगक्सिआंग ' अखंडता, सटीकता और व्यावहारिकता, ग्राहक-उन्मुख, एकता और आपसी-समझदार 'के कॉर्पोरेट सिद्धांतों का पालन करेगा।
प्रश्न: आपके प्रमुख उत्पाद क्या हैं?
ए: हमारी कंपनी ने ऑप्टिकल लेंस और एनकोडर डिस्क से उत्पादों की स्थापना की, जो एनकोडर के लिए एक मजबूत सैद्धांतिक आधार प्रदान करते हैं, 20 साल के विकास के बाद, हमने अपने व्यवसाय को एनकोडर तक बढ़ाया, यही कारण है कि हमारी गुणवत्ता अत्यधिक आश्वस्त है और अन्य एनकोडर कारखाने की तुलना में सकारात्मक प्रतिक्रिया जीती है।
प्रश्न: क्या आप एक निर्माता या एजेंसी हैं?
A: हम 23 वर्षों के विनिर्माण अनुभव के लिए एक कारखाना हैं, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, हम शंघाई शहर, चीन में स्थित हैं।
प्रश्न: क्या मैं एक एनकोडर को अनुकूलित कर सकता हूं यदि आपके वर्तमान कैटलॉग से समान पैरामीटर नहीं हैं?
A: हाँ, हम अनुकूलित सेवाएं प्रदान कर सकते हैं, हमारे पास अपने स्वयं के लोगो या भाग संख्या को कस्टम करने के लिए लेजर प्रिंटिंग मशीन भी हैं;
यदि आप अन्य ब्रांडों के लिए एक समान उत्पाद प्राप्त करना चाहते हैं, तो आप एक सटीक मूल्य और मापदंडों की पुष्टि प्राप्त करने के लिए हमसे संपर्क कर सकते हैं, हम आपको काम के समय में एक घंटे के भीतर जवाब देंगे।
प्रश्न: आपका MOQ क्या है?
A: MOQ हमारे नियमित एनकोडर के लिए 1pcs है।
प्रश्न: लीड समय में कितना समय लगता है?
A: डिलीवरी नमूनों के लिए 1 सप्ताह के भीतर होती है, नियमित एनकोडर के लिए मास ऑर्डर के लिए लगभग 10 दिन।
