अनोखा सॉलिड शाफ्ट सिंगल टर्न और मल्टी-टर्न एब्सोल्यूट एनकोडर SM58

SM58 मल्टी-टर्न एब्सोल्यूट एनकोडर (सॉलिड शाफ्ट) का परिचय

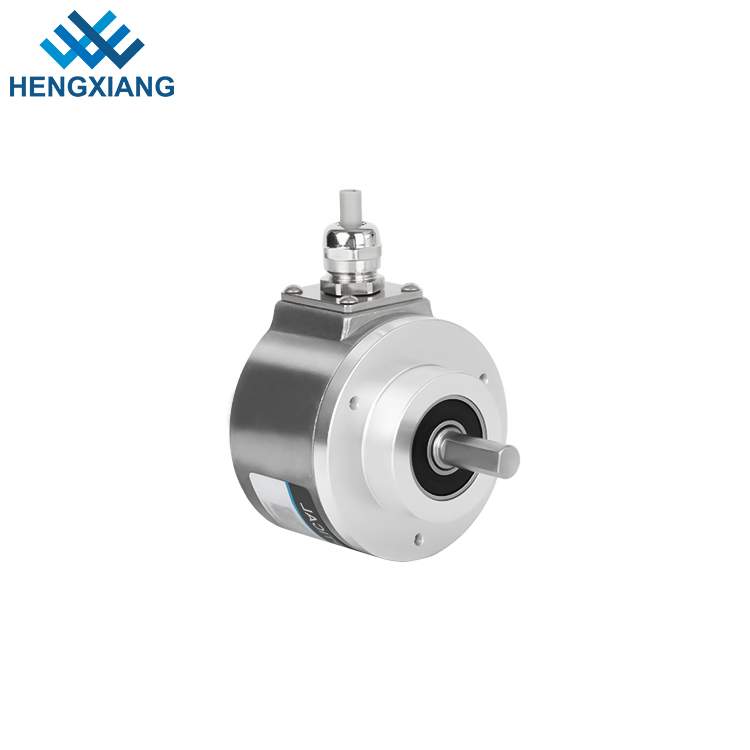

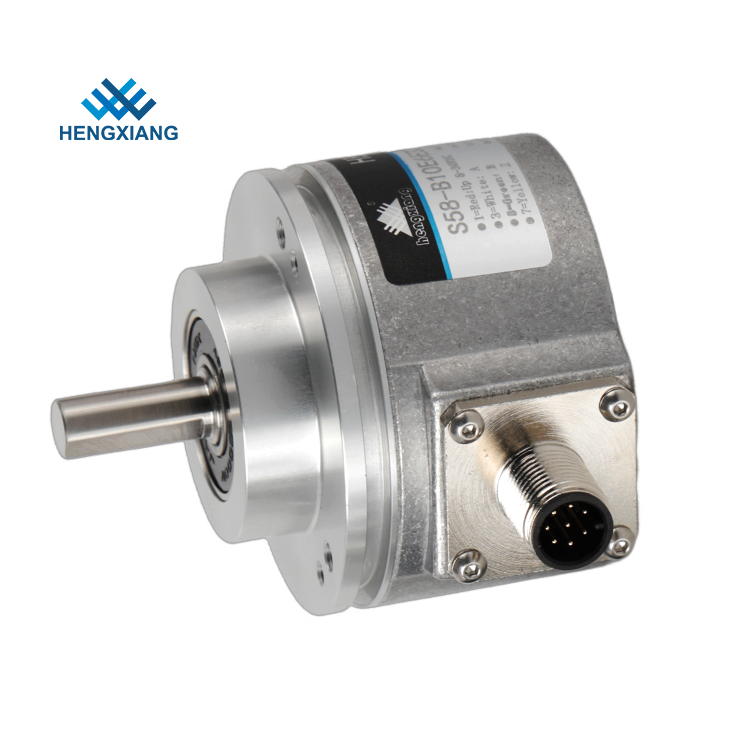

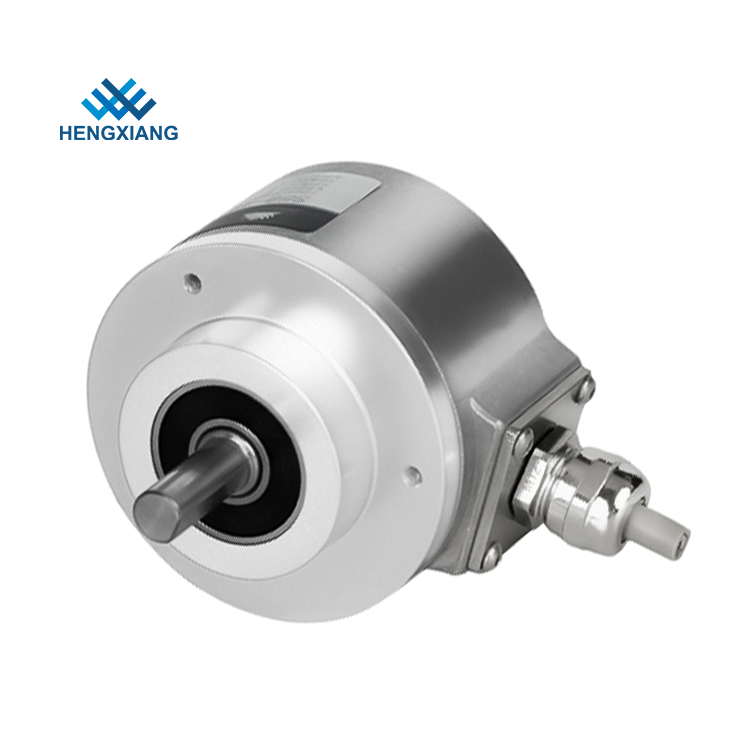

SM58 एक ठोस शाफ्ट और मजबूत आवास डिजाइन के साथ एक मल्टी-टर्न एब्सोल्यूट एनकोडर है, जो गैर-संपर्क फोटोइलेक्ट्रिक रिफ्लेक्शन (एम-कोड) तकनीक का लाभ उठाता है। इसे उच्च तीव्रता वाले मैकेनिकल मूवमेंट पोजिशनिंग परिदृश्यों के लिए इंजीनियर किया गया है, जिसमें कॉम्पैक्ट संरचना, उच्च सुरक्षा और IP65 का अधिकतम सुरक्षा ग्रेड शामिल है। यह एन्कोडर परिशुद्धता में उत्कृष्ट है, 24 बिट्स सिंगल-टर्न स्थिति जानकारी (32 बिट्स तक विस्तार योग्य) प्रदान करता है और बिजली विफलता के बिना 24 बिट्स तक की मल्टी-टर्न स्थिति डेटा रिकॉर्डिंग का समर्थन करता है। यह मोटर, लिफ्ट, कपड़ा, पैकेजिंग, सीएनसी और अन्य स्वचालन नियंत्रण क्षेत्रों में व्यापक रूप से लागू है।

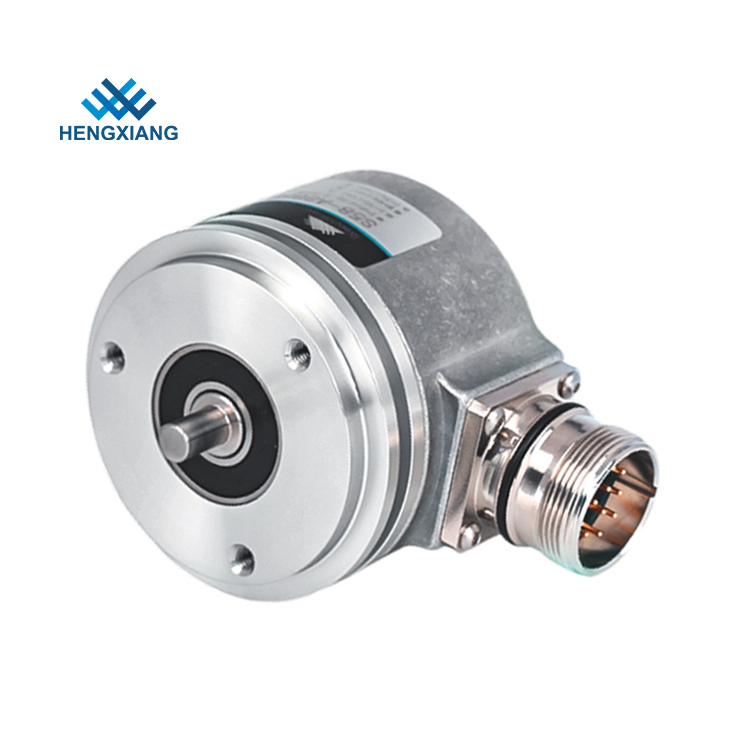

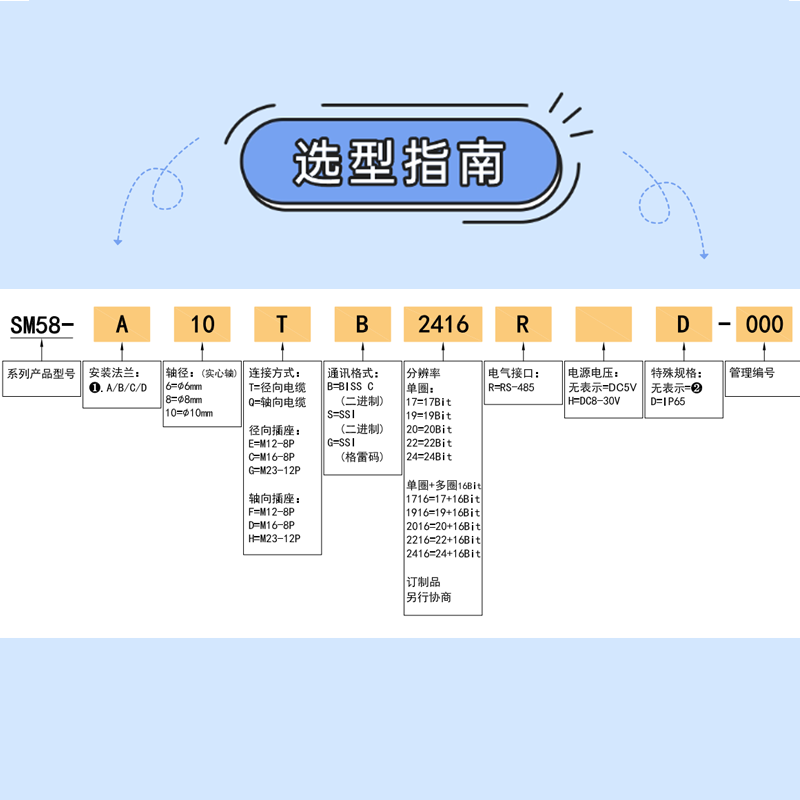

भौतिक विशिष्टताओं के संदर्भ में, SM58 का बाहरी व्यास 58 मिमी और मोटाई 36 मिमी से 40 मिमी तक है, जिसमें उपलब्ध शाफ्ट व्यास 6 मिमी, 8 मिमी और 10 मिमी (डी-प्रकार ठोस शाफ्ट, स्टेनलेस स्टील से बना) है। चार माउंटिंग फ्लैंज विकल्प प्रदान किए गए हैं: टाइप ए (क्लैम्पिंग फ्लैंज, कॉलर 36 मिमी, पीसीडी 48 मिमी के साथ 3-एम 3), टाइप बी (क्लैम्पिंग फ्लैंज, कॉलर 56 मिमी, पीसीडी 66 मिमी के साथ 4-एम 4), टाइप सी (सिंक्रो फ्लैंज, कॉलर 36 मिमी, पीसीडी 48 मिमी के साथ 3-एम 3 और 3-एम 4), और टाइप डी (सिंक्रो फ्लैंज, कॉलर) 50मिमी, 3-एम4 पीसीडी 42मिमी के साथ)। कनेक्शन विधियों में केबल (मानक लंबाई 1000 मिमी, सी+नंबर के रूप में चिह्नित अनुकूलन के साथ 100 मीटर तक विस्तार योग्य) और सॉकेट (एम12/एम16/एम23 पुरुष सॉकेट) शामिल हैं, और एनकोडर का वजन लगभग 420 ग्राम है।

प्रदर्शन और कार्यक्षमता के लिए, SM58 BiSS_C और SSI संचार इंटरफेस का समर्थन करता है (सिग्नल और पावर ट्रांसमिशन के लिए विभेदक ट्विस्टेड-पेयर केबल का उपयोग करके RS422 के साथ संगत)। इसकी संचार घड़ी की आवृत्ति BiSS के लिए 10MHz और SSI के लिए 5MHz तक पहुंचती है, जिसमें ≤75ns की पूर्ण स्थिति नमूनाकरण अवधि और 15000kHz की आंतरिक एकल-मोड़ स्थिति अद्यतन दर होती है। यह ±80' की सटीकता, 6000 मिनट की प्रतिक्रिया गति और ≤6000 आरपीएम (यांत्रिक सीमाओं द्वारा प्रतिबंधित) की स्वीकार्य गति प्रदान करता है। स्थिति डेटा जिटर ±2@18 बिट्स/आर है, जो स्थिर और विश्वसनीय स्थिति का पता लगाना सुनिश्चित करता है।

विद्युत विशिष्टताओं में दो आपूर्ति वोल्टेज विकल्प शामिल हैं: DC5V (4.75V-5.5V) और DC8-30V (7.75V-32V), अधिकतम आपूर्ति धारा 120mA के साथ। एक बैकअप वोल्टेज (3.0V-4.2V, विशिष्ट 3.6V) समर्थित है, जो बिना पावर के मल्टी-टर्न डेटा बनाए रखने के लिए 35μA का अधिकतम बैकअप करंट खींचता है। पूर्ण अधिकतम रेटिंग -40°C के भंडारण तापमान और -50°C के जंक्शन तापमान को कवर करती है।

यांत्रिक रूप से, एनकोडर में +20°C पर <0.05Nm (IP50) और <0.1Nm (IP65) का शुरुआती टॉर्क होता है, जड़ता क्षण 3×10⁻⁶ kg·m² से कम होता है, और यह 60N के रेडियल भार और 20N के अक्षीय भार का सामना कर सकता है। स्थायित्व के लिए खोल एल्यूमीनियम मिश्र धातु से बना है।

पर्यावरणीय मापदंडों में -40°C से +95°C तक ऑपरेटिंग और भंडारण तापमान रेंज, 35-85% आरएच (गैर-संघनक), कंपन प्रतिरोध (आयाम 1.52 मिमी, 5-55 हर्ट्ज, प्रति X/Y/Z दिशा में 2 घंटे), और शॉक प्रतिरोध (980m/s², 11ms, प्रति X/Y/Z दिशा में तीन बार), IP50 और IP65 के सुरक्षा ग्रेड के साथ संचालन और भंडारण आर्द्रता शामिल है।

अनुशंसित सहायक उपकरण में विशिष्ट मॉडल और ऑर्डर संख्या के साथ क्रॉस-टाइप कपलिंग (एम श्रृंखला) और डायाफ्राम-प्रकार कपलिंग (डब्ल्यू श्रृंखला), साथ ही बढ़ते कार्डबोर्ड (प्रति सेट 3 टुकड़े, मॉडल 58 सी 66, ऑर्डर संख्या 03700733, एल्यूमीनियम मिश्र धातु से बने) शामिल हैं।

SM58 का उपयोग करते समय, निम्नलिखित सावधानियों पर ध्यान दें: तापमान/आर्द्रता सीमा से परे संचालन, तीव्र तापमान परिवर्तन, संक्षारक/ज्वलनशील गैस वातावरण और धूल, नमक, धातु पाउडर, पानी, तेल या दवा के संपर्क से बचें। अत्यधिक कंपन और झटके को रोकें. स्थापना के दौरान, विद्युत घटकों पर अत्यधिक दबाव से बचें, इलेक्ट्रोस्टैटिक मूल्यांकन करें, मोटर पावर केबल से एनकोडर केबल को अलग करें, मोटर/यांत्रिक उपकरणों के एफजी तारों को ग्राउंड करें, और परिरक्षण तारों (एनकोडर से जुड़े नहीं) की प्रभावी ग्राउंडिंग सुनिश्चित करें। वायरिंग के लिए, निर्दिष्ट आपूर्ति वोल्टेज (केबल की लंबाई से वोल्टेज ड्रॉप को ध्यान में रखते हुए) के भीतर काम करें, एक ही डक्ट या समानांतर बंडलिंग में अन्य बिजली लाइनों के साथ रूटिंग से बचें, मुड़ जोड़े का उपयोग करें, और क्षति को रोकने के लिए केबलों पर अत्यधिक बल लागू न करें।
