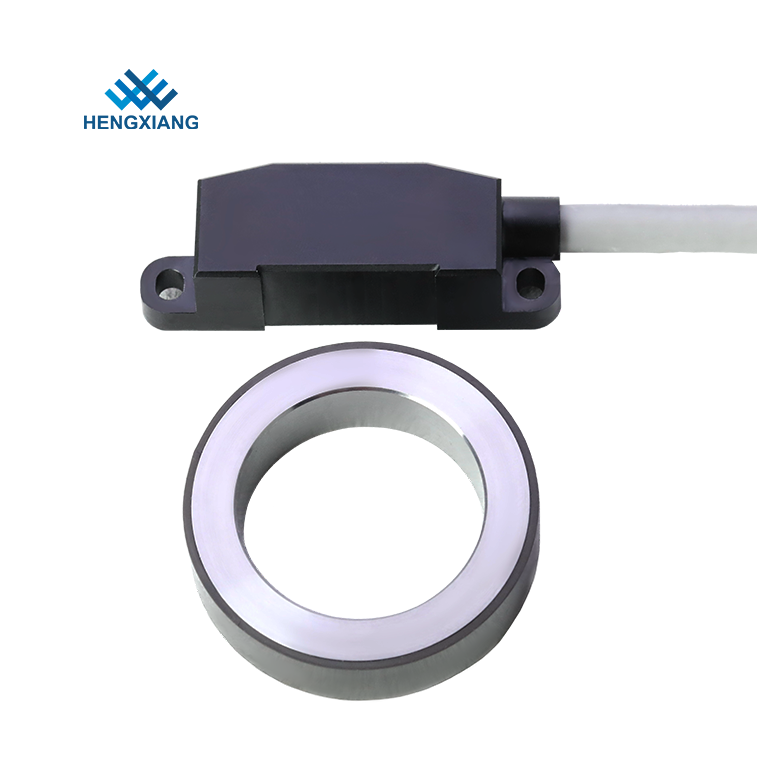

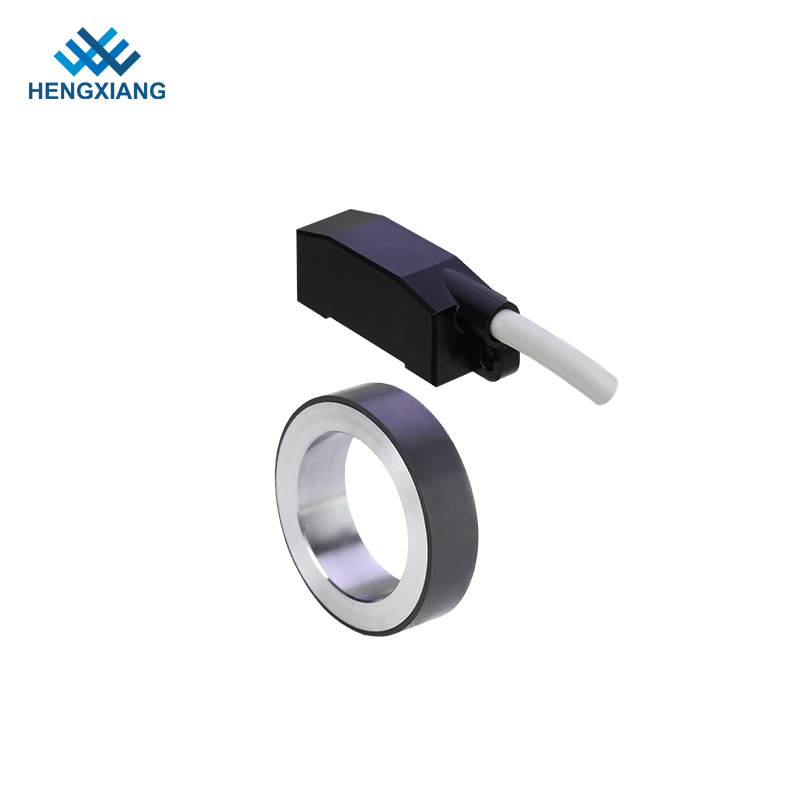

WSN49 रखरखाव-मुक्त ऑफ-एक्सिस असर-कम चुंबकीय एनकोडर खोखला शाफ्ट उच्चतम मोटर गति 18000 आरपीएम

Hengxiang WSN49 वृद्धिशील चुंबकीय एनकोडर की प्रमुख विशेषताएं:

1. असर-कम खोखला शाफ्ट डिजाइन

• रखरखाव-मुक्त: गैर-संपर्क चुंबकीय संवेदन के कारण कोई यांत्रिक पहनना नहीं।

• आसान स्थापना: शामिल चुंबकीय रोटर के साथ त्वरित, अंतरिक्ष-बचत सेटअप।

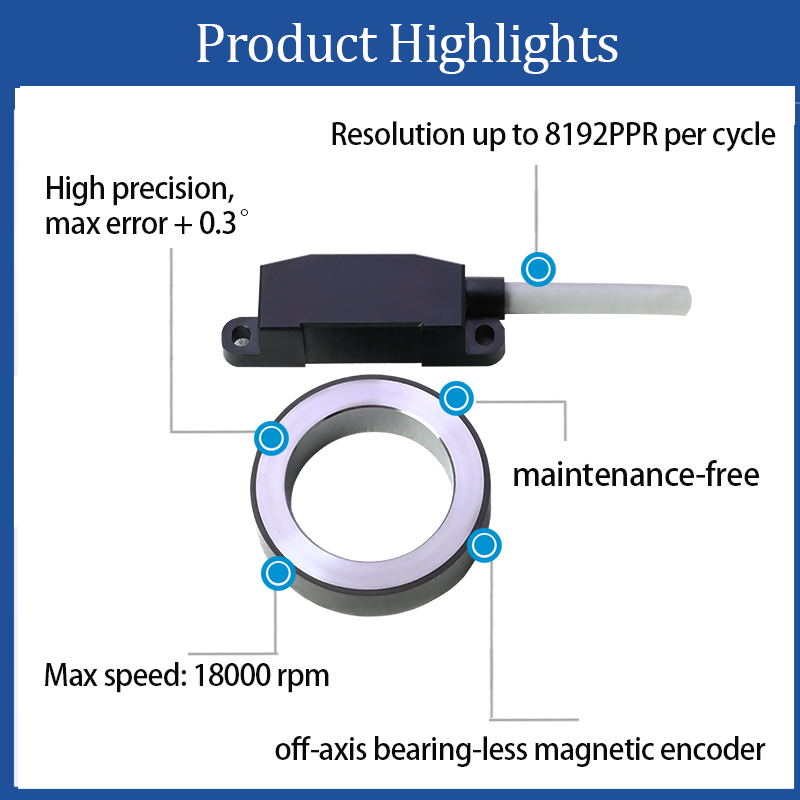

2. उच्च परिशुद्धता और संकल्प

• सटीकता: ± 0.3 ° अधिकतम त्रुटि।

• संकल्प: ठीक गति नियंत्रण के लिए 8192 दालों प्रति क्रांति (पीपीआर) तक।




3. मजबूत प्रदर्शन

• हाई-स्पीड ऑपरेशन: 18,000 आरपीएम तक का समर्थन करता है।

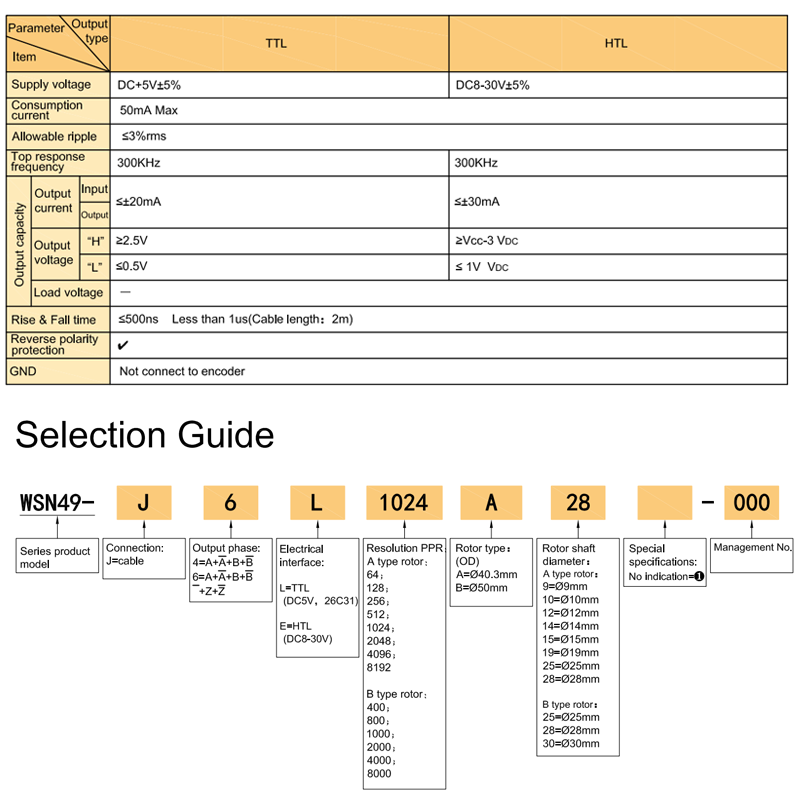

• दोहरे आउटपुट विकल्प: विभिन्न प्रणालियों के साथ संगतता के लिए TTL (DC5V) या HTL (DC8-30V)।

• फास्ट सिग्नल रिस्पांस: राइज़/फॉल टाइम ≤500NS (TTL) और ≤1) (HTL)।




4. स्थायित्व और पर्यावरणीय प्रतिरोध

• IP67 संरक्षण: धूल, पानी और कठोर औद्योगिक वातावरण का विरोध करता है।

• सदमे और प्रदूषण प्रतिरोधी: वस्त्र और सीएनसी मशीनरी जैसे अनुप्रयोगों की मांग के लिए आदर्श।




5. विद्युत विश्वसनीयता

• रिवर्स पोलरिटी प्रोटेक्शन: गलत वायरिंग से नुकसान को रोकता है।

• स्थिर आउटपुट: TTL (.2.5v 'H ') और HTL (≥Voc-3V 'H ') शोर-प्रतिरोधी अंतर संकेतों के साथ।




6. लचीला विन्यास

• अनुकूलन योग्य रोटार: कई व्यास (9 मिमी -28 मिमी) और संकल्प (64-8192 पीपीआर)।

• केबल विकल्प: मानक 1 मीटर लंबाई, 100 मीटर तक विस्तार योग्य।




7. व्यापक अनुप्रयोग

• मोटर्स, लिफ्ट, पैकेजिंग और स्वचालन के लिए अनुकूल जहां अंतरिक्ष और स्थायित्व महत्वपूर्ण हैं।




8. सुरक्षा और अनुपालन

• परिरक्षित वायरिंग मार्गदर्शन: ईएमआई में कमी के लिए मुड़-जोड़ी केबल और उचित ग्राउंडिंग की सिफारिश करता है।




के लिए आदर्श: उच्च गति, रखरखाव-मुक्त परिशुद्धता की आवश्यकता वाले चुनौतीपूर्ण परिस्थितियों में औद्योगिक स्वचालन।

नोट: रोटर और सेंसर मिलान जोड़े हैं; प्रतिस्थापन को जोड़ा जाना चाहिए।
