MPN55

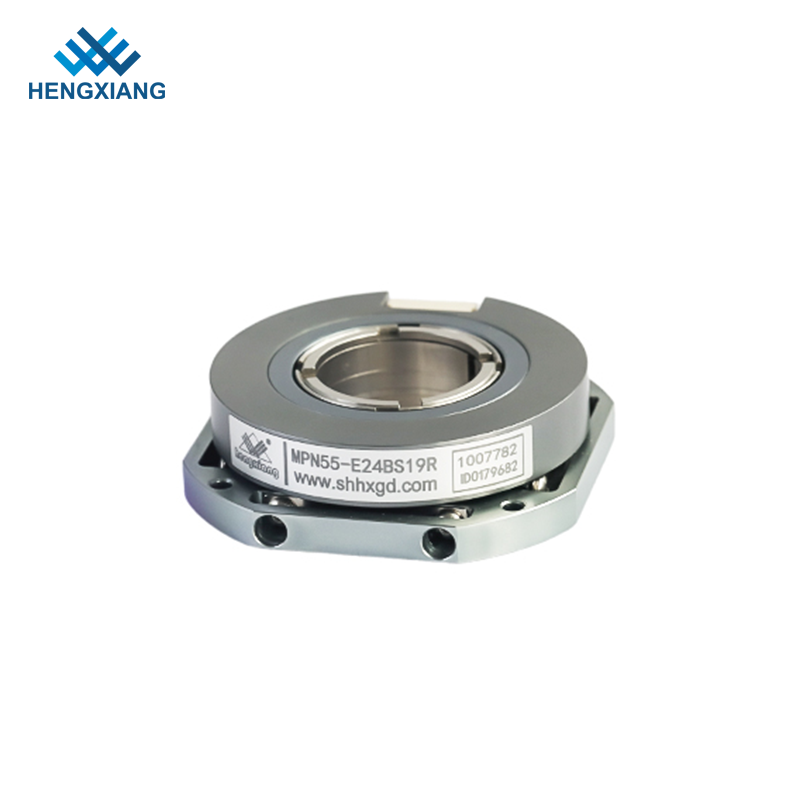

MPN55 एक बड़ा एपर्चर अल्ट्रा-थिन मैकेनिकल लचीला कनेक्शन डिज़ाइन उच्च परिशुद्धता निरपेक्ष ऑप्टिकल एनकोडर है, जो एकल-टर्न स्थिति की जानकारी के 24bits को आउटपुट करने में सक्षम है और मल्टी-टर्न स्थिति की 24 बिट्स तक पढ़ने में सक्षम है। उत्पाद कॉम्पैक्ट, अत्यधिक एकीकृत है, जो स्थापित करने में आसान है, जो इंस्टॉलेशन प्रॉब्लम्सिन लिमिटेड स्पेस को हल कर सकता है और शाफ्ट इंस्टॉलेशन के लिए कम आवश्यकताओं के साथ।
विशेषताएँ:
1। बाहरी डायमीटर φ55 मिमी (बढ़ते हुए निकला हुआ किनारा) 65 मिमी), मोटाई 15 मिमी, खोखले शाफ्ट φ24 मिमी तक;
2। सांद्रता शाफ्ट रिंग लॉकिंग संरचना
3। गैर-संपर्क फोटोइलेक्ट्रिक परावर्तक सिद्धांत को अपनाएं;
4। इंटरफ़ेस: बिस सी या एसएसएल;
5। सटीकता: +80 ':
6। 24bits तक संकल्प;
7। मल्टी-टर्न डेटा रिकॉर्डिंग का समर्थन करें, बिना किसी शक्ति खो जाने की स्थिति के तहत, अधिकतम रिकॉर्डिंग 24 बिट्स है।
हमारे फायदे
1। पेटेंट कॉम्पैक्ट संरचना डिजाइन, उच्च एकीकरण, आसान स्थापना और डिबगिंग
2। अद्वितीय अल्ट्रा-पतली यांत्रिक नरम कनेक्शन, स्थान की बचत
3। कंसेंट्रिक शाफ्ट को अपनाने से लॉकिंग इंस्टॉलेशन स्ट्रक्चर को अपनाएं, जिसमें एक उच्च सांद्रता, सटीक और टिकाऊ की आवश्यकता नहीं होती है
4। उच्च गुणवत्ता वाले स्टेनलेस स्टील शाफ्ट, टिकाऊ और लंबी सेवा जीवन
5। BISS-C/SSI संचार प्रारूप और RS485 विद्युत इंटरफ़ेस का समर्थन करें
6। सिंगल-टर्न रिज़ॉल्यूशन 24 बिट तक है, और मल्टी-टर्न नो-पावर हारने की स्थिति में 32 बिट तक है
7. पेटेंट मैकेनिकल सॉफ्ट कनेक्शन संरचना उपयोगकर्ता के मोटर शाफ्ट की परेशान समस्या को हल कर सकती है
8। यह गैर-संपर्क फोटोइलेक्ट्रिक इंडक्टिव रिफ्लेक्शन और रिसेप्शन का उपयोग करता है, सिग्नल स्थिर है और नहीं बदलता है
सामान | बुनियादी पैरामीटर |
ब्रांड | हेंगक्सिआंग |
एनकोडर प्रकार | पूर्ण एन्डर |
बाह्य व्यास | 55 मिमी （बढ़ते निकला हुआ किनारा 65 मिमी） |
मोटाई | 15 मिमी |
खोखले शाफ्ट प्रकार | होल के माध्यम से |
खोखला शाफ्ट व्यास | 14 मिमी; 15 मिमी; 19 मिमी; 20 मिमी; 24 मिमी |
संकल्प | सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट |
मल्टी-टर्न: 1716 = 17+16 बिट, 1916 = 19+16 बिट, |
2016 = 20+16bit, 2216 = 22+16bit, 2416 = 24+16bit |
इंटरफ़ेस | E = SM08B-GHS-TB ； J = रेडियल केबल |
संचार | B = biss-c; एस = एसएसआई |
बिजली का संपर्क | आर = आरएस -485 |
आउटपुट मोड | बहु-टर्न (बाइनरी और ग्रे) |
एकल-टर्नबिनरी और ग्रे) |
स्कैनिंग सिद्धांत | फोटो इलेक्ट्रिक |
शुद्धता | ± 80 ' |
प्रतिक्रिया गति | सामान्य कार्रवाई: 6000min-1 |
आरएमएस स्थिति संकेत शोर | ± 2@18 बिट्स/आर |
संचार घड़ी आवृत्ति | ≤10MHz (biss) या g 5mHz (SSI) |
शुरुआती समय | विशिष्ट मूल्य: 13ms |
पूर्ण स्थिति नमूनाकरण अवधि | ≤75 एनएस |
स्वीकार्य गति | ≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित) |
केबल | विभेदक मुड़-जोड़ी केबल |
केबल लंबाई | 200 मिमी -10000 मिमी |
यांत्रिक संबंध | असर और घेरने वाले लॉकिंग शाफ्ट के साथ |
शुरुआती टोक़ | 9.8 × 10-3 एनएम से कम |
अविभाज्य क्षण | 6.5 × 10-6 किग्रा 2 से कम |
शाफ्ट भार | रेडियल 20 एन; अक्षीय 10n |
स्लीव स्पीड | ≤6000RPM |
शेल सामग्री | अल्युमीनियम |
पर्यावरणीय तापमान | ऑपरेटिंग: -20 ~+95 ℃; भंडारण: -25 ~+95 ℃ |
पर्यावरणीय आर्द्रता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (नॉनकॉन्डेंसिंग) |
कंपन | आयाम 1.52 मिमी, 5 ~ 55Hz, 2h के लिए x, y, z दिशा व्यक्तिगत रूप से |
झटका | 980m/s2 11ms, x, y, z दिशा के लिए तीन बार व्यक्तिगत रूप से |
सुरक्षा | IP50 |
शुद्ध वजन | लगभग 150g |
आवेदन:
यहाँ MPN55 निरपेक्ष एनकोडर के कुछ विशिष्ट अनुप्रयोग हैं
एल ड्रॉवर्क्स ड्रम, कीचड़ पंप, कैटवॉक, होइस्ट्स, विजेता और मोटर्स
एल मोटर और ड्राइव स्पीड फीडबैक
l परिवर्तित मशीनरी
एल सामग्री हैंडलिंग
एल पैकेजिंग उपकरण
एल अचार उपकरण
एल प्रसंस्करण उपकरण
एल लिफ्ट
एल पीएलसी और इलेक्ट्रॉनिक काउंटर्स मूसमेंट राइड्स
