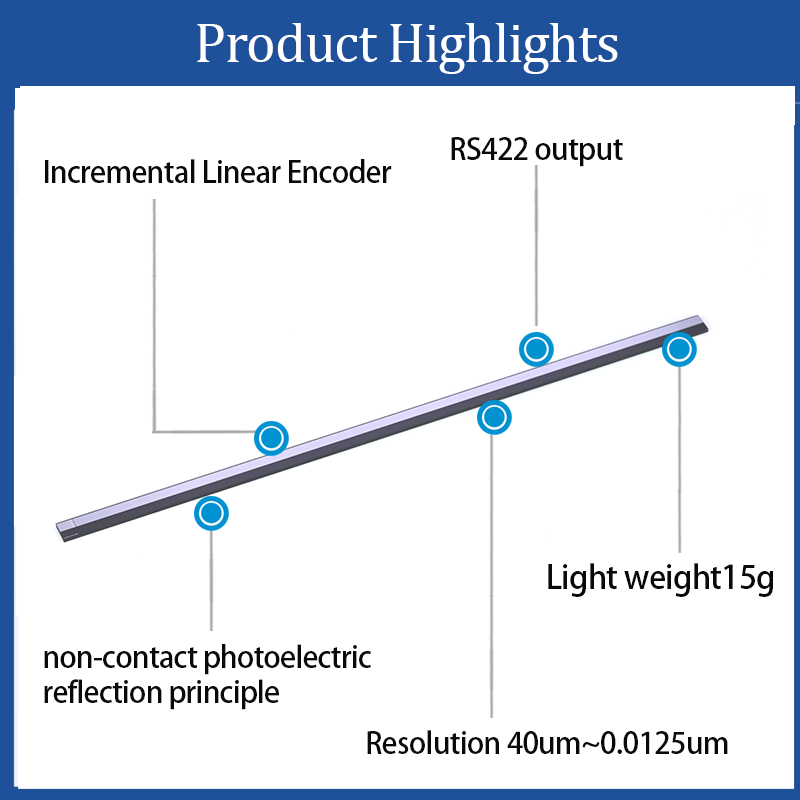

अल्ट्रा-कॉम्पैक्ट और हल्के डिजाइन
आयाम: केवल 26.8 मिमी × 9.2 मिमी × 3.2 मिमी (सिर पढ़ें), यह सबसे पतले रैखिक एन्कोडर्स में से एक है।
वजन: लगभग 15 ग्राम, अंतरिक्ष-विवश अनुप्रयोगों के लिए आदर्श।
उच्च परिशुद्धता और संकल्प
रिज़ॉल्यूशन रेंज: 40 माइक्रोन से 0.0125 A (इंटरपोलेटर के माध्यम से समायोज्य)।
डिवीजन गुणक: 6400 × तक, उप-माइक्रोन सटीकता को सक्षम करना।
आउटपुट सिग्नल: साइन/कोसाइन वेवफॉर्म के साथ ए/बी/जेड चरणों के लिए अंतर RS422।
गैर-संपर्क फोटोइलेक्ट्रिक तकनीक
पहनने से मुक्त ऑपरेशन और लंबे जीवनकाल के लिए चिंतनशील झंझरी स्केल और एलईडी लाइट डिटेक्शन का उपयोग करता है।
लचीला विन्यास विकल्प

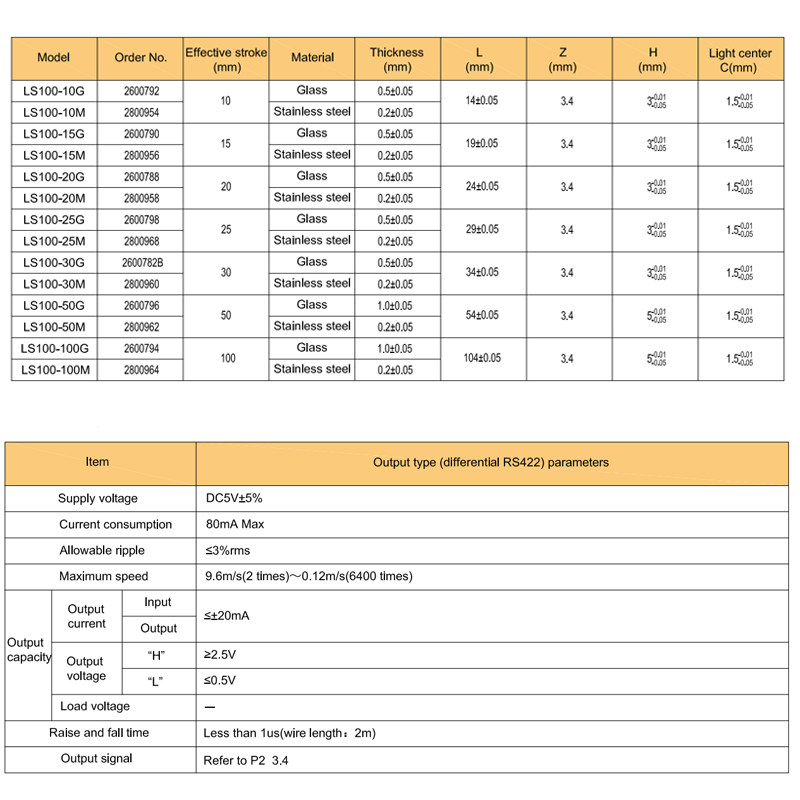

प्रभावी स्ट्रोक: 150 मिमी तक (अनुकूलन योग्य)।
ग्रेटिंग स्केल सामग्री: विभिन्न पर्यावरणीय जरूरतों के लिए ग्लास (0.5 मिमी मोटी) या स्टेनलेस स्टील (0.2 मिमी मोटी)।
कनेक्शन के तरीके: एफपीसी सॉकेट या बहुमुखी एकीकरण के लिए प्रत्यक्ष पीसीबी सोल्डरिंग।
उच्च गति प्रदर्शन
अधिकतम गति: 9.6 m/s (2 × डिवीजन पर) से 0.12 m/s (6400 × डिवीजन पर)।
फास्ट रिस्पांस: राइज़/फॉल टाइम <1 g (2 मीटर केबल लंबाई)।
प्रबल विद्युत विनिर्देश
आपूर्ति वोल्टेज: DC5V ± 5% कम बिजली की खपत () 80MA) के साथ।
शोर प्रतिरक्षा: अंतर RS422 आउटपुट विद्युत चुम्बकीय हस्तक्षेप को कम करता है।
सिग्नल अखंडता: आउटपुट वोल्टेज ≥2.5V ( 'H ') और .50.5V ( 'l ')।
टिकाऊ और विश्वसनीय
पर्यावरणीय सहिष्णुता: ° 20 ° C से +80 ° C (90% RH नॉन-कंडेनसिंग) पर संचालित होता है।
यांत्रिक स्थिरता: जेड-चरण और अनुकूलन योग्य स्ट्रोक लंबाई के लिए सटीक संरेखण।
आसान स्थापना
बढ़ते: 4 × M1.2 बोल्ट (6.6 मिमी × 13 मिमी पदचिह्न) के साथ तय किया गया।
क्लियर वायरिंग: शोर में कमी के लिए मुड़-जोड़ी की सिफारिशों के साथ 8-पिन एफपीसी सॉकेट।
विस्तृत आवेदन सीमा
माइक्रो-स्टेपर मोटर्स के लिए आदर्श, उच्च परिशुद्धता रैखिक गति प्रणाली और लघु औद्योगिक स्वचालन।
अनुकूलन समर्थन
ग्रेटिंग स्केल स्ट्रोक, जेड-चरण संरेखण, और रिज़ॉल्यूशन को विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।
के लिए आदर्श: कॉम्पैक्ट रिक्त स्थान में अल्ट्रा-उच्च परिशुद्धता की मांग करने वाले अनुप्रयोग, जैसे चिकित्सा उपकरण, अर्धचालक उपकरण और माइक्रो-पोजिशनिंग सिस्टम।
