खोखली शाफ़्ट
70 मिमी
15 मिमी
25/28/30 मिमी
1024-10000प्रति
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

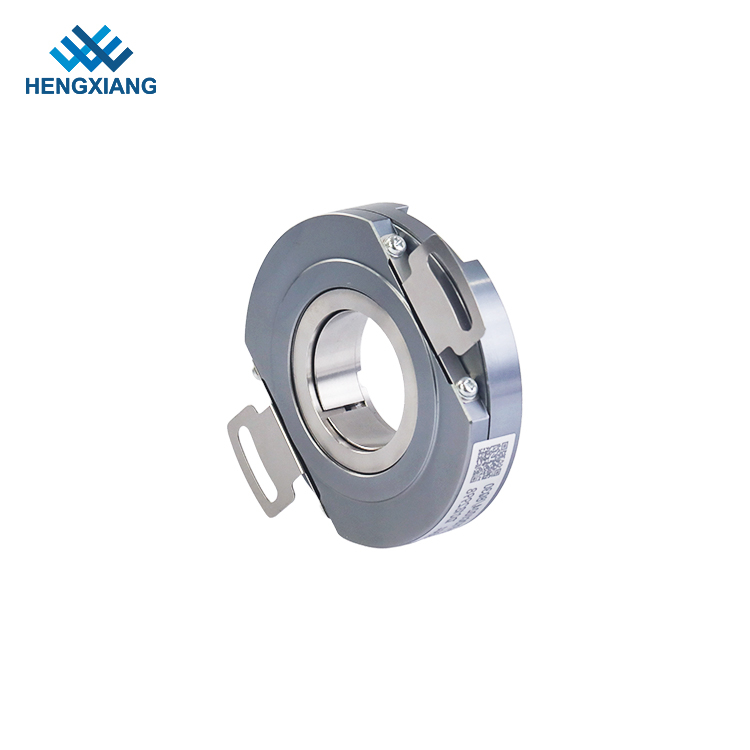

PN72

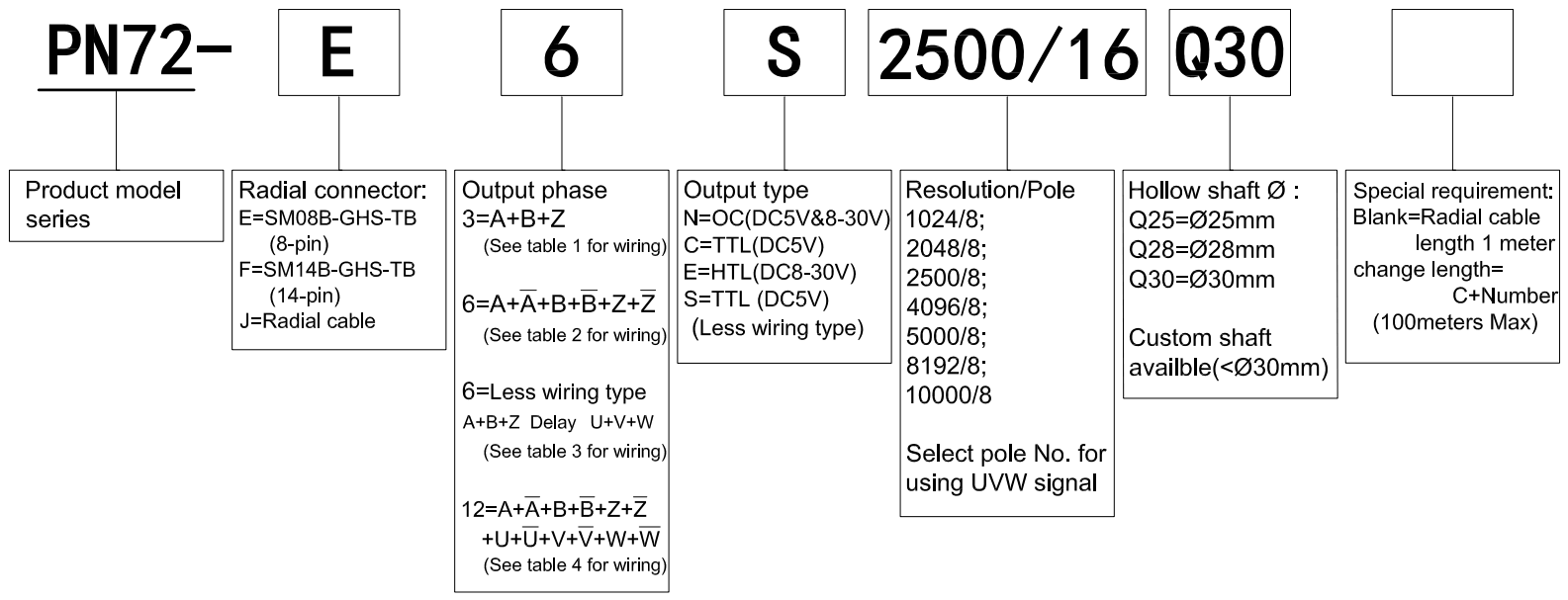

| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील प्रकार |
| बाह्य व्यास | 72 मिमी |
| मोटाई | 15 मिमी |
| खोखले शाफ्ट प्रकार | शाफ्ट के माध्यम से |
| खोखला शाफ्ट व्यास | 25 मिमी; 28 मिमी; 30 मिमी |
| संकल्प | 1024/8; 2048/8; 2500/8; 4096/8; 5000/8; 8192;/8; 10000/8 |
| आउटपुट चरण | 3 = a+b+z; 6 = a+a-+b+b-+z+z-; 6 = कम वायरिंग प्रकार A+B+Z देरी U+V+W; 12 = a+a-+b+b-+z+z-+u+u-+v+v-+w+w- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट प्रकार | रेडियल कनेक्टर; रेडियल केबल |
| आउटपुट मोड | N = OC (DC5V & 8-30V); सी = टीटीएल (डीसी 5 वी) |
| E = HTL (DC8-30V); S = TTL (DC5V) (कम वायरिंग प्रकार) | |
| उपभोग वर्तमान | 120ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | 100kHz; 500kHz; 800kHz |
| GND | एनकोडर से जुड़ा नहीं है, प्रभावी रूप से GND से जुड़ा होना चाहिए |
| शुरुआती टोक़ | 60 × 10-3 एनएम से कम |
| जड़ता का क्षण | 80 × 10-6 किग्रा 2 से कम |
| पर्यावरणीय तापमान | ऑपरेटिंग: -20 ~+95 ℃; भंडारण: -25 ~+100 ℃ |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (नॉनकॉन्डेंसिंग) |
| सुरक्षा | IP50 |
| सामग्री | एल्यूमिनियम मिश्र धातु |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 200g |

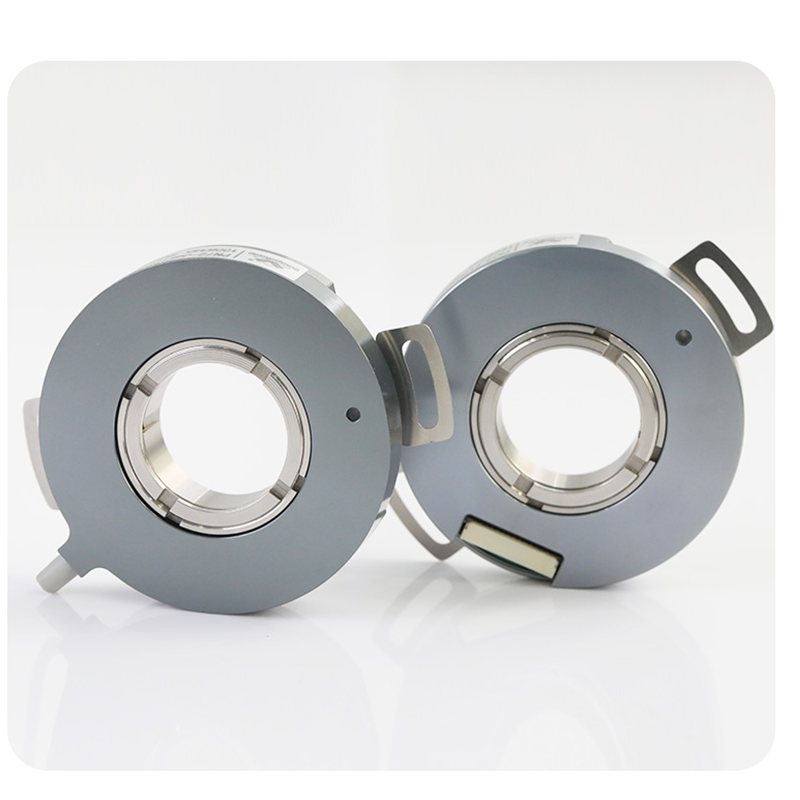

कॉम्पैक्ट और अल्ट्रा-थिन डिज़ाइन

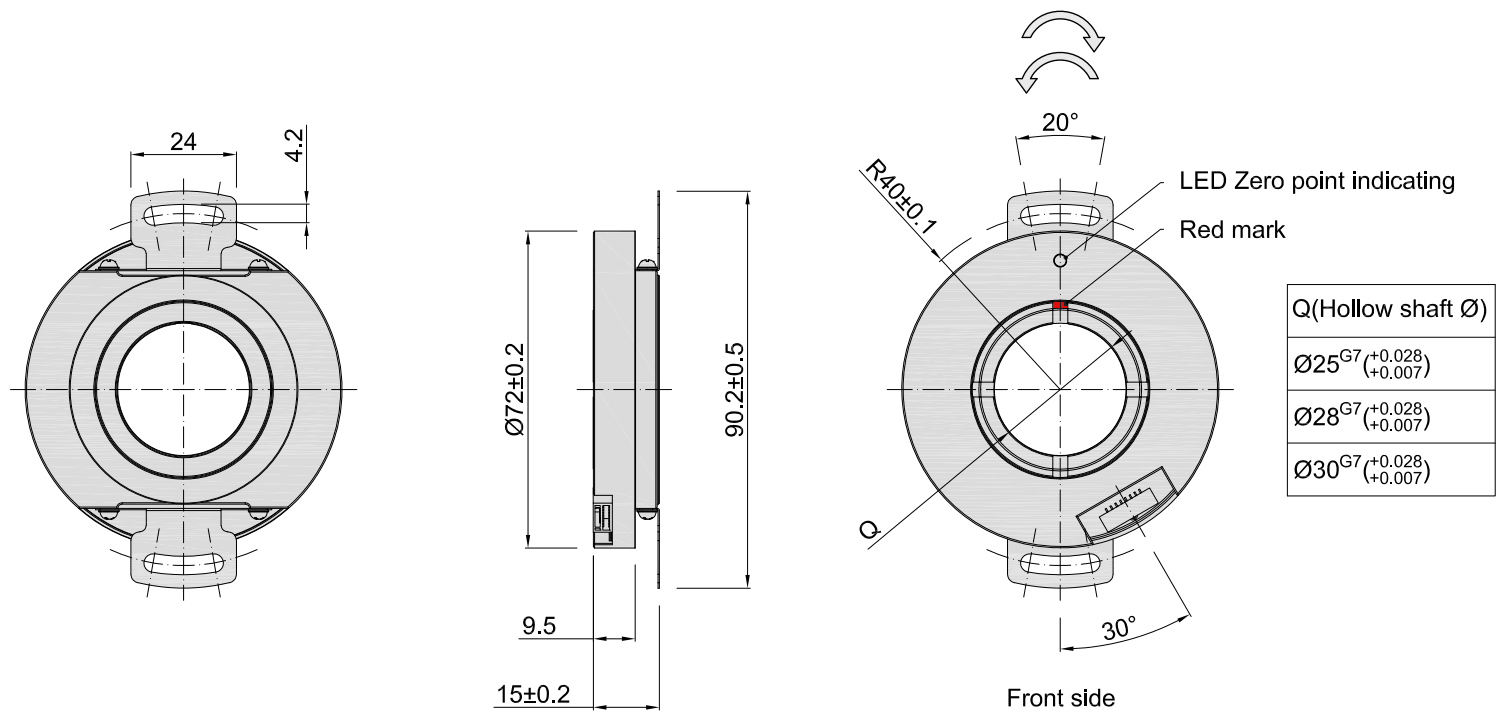

बाहरी व्यास: ø72 मिमी, मोटाई: न्यूनतम 15 मिमी।
खोखले शाफ्ट, 30 मिमी तक व्यास का समर्थन करते हैं।
उच्च परिशुद्धता और संकल्प
गैर-संपर्क फोटोइलेक्ट्रिक सिद्धांत।
10,000 पीपीआर (प्रति क्रांति दालों) तक का संकल्प ।
चरण शिफ्ट सटीकता: 90 ° (10 ° (कम गति), 90 ° (20 ° (उच्च गति).
मजबूत सुरक्षा और स्थायित्व
धूल और सीमित नमी के खिलाफ IP50 सुरक्षा ।
स्थिरता के लिए डबल-असर डिजाइन।
असर जीवन: 1.5 × 10⁹ क्रांतियां (2,500 आरपीएम पर 100,000 घंटे)।
लचीला स्थापना
थ्रू-शाफ्ट गाढ़ा लॉकिंग डिवाइस।
लचीली वसंत प्लेट मामूली अक्षीय मोटर शाफ्ट आंदोलन के लिए बढ़ते।
रेडियल सॉकेट (8p/14p) या रेडियल केबल (मानक 1.0 मीटर, 100 मीटर तक अनुकूलन योग्य).
कई विद्युत इंटरफेस
OC (NPN), वोल्टेज, पुश-पुल, TTL, HTL आउटपुट का समर्थन करता है ।
रिवर्स पोलरिटी और शॉर्ट-सर्किट प्रोटेक्शन.
विस्तृत आवेदन संगतता
सर्वो मोटर्स, रोबोटिक्स और स्वचालन नियंत्रण के लिए आदर्श.
-20 ° C से +85 ° C वातावरण में संचालित होता है ।
उच्च गति प्रदर्शन
अधिकतम प्रतिक्रिया आवृत्ति: 100-500 kHz (आउटपुट प्रकार पर निर्भर करता है)।
स्लीव स्पीड: ≤5,000 आरपीएम.
आसान शून्य संरेखण (सर्वो मॉडल)
शून्य-स्थिति संरेखण के लिए एलईडी संकेतक।
सर्वो मोटर सिंक्रनाइज़ेशन के लिए यू/वी/डब्ल्यू सिग्नल शामिल हैं।
हल्के और टिकाऊ
वजन: ~ 200g.
सामग्री: डाई-कास्ट एल्यूमीनियम बेस.
अनुपालन और सुरक्षा
कंपन/सदमे प्रतिरोधी (प्रति औद्योगिक मानकों का परीक्षण)।
इन्सुलेशन शक्ति: 60 के लिए AC500V.
अंतरिक्ष-विवश, उच्च परिशुद्धता गति नियंत्रण प्रणालियों के लिए आदर्श।
