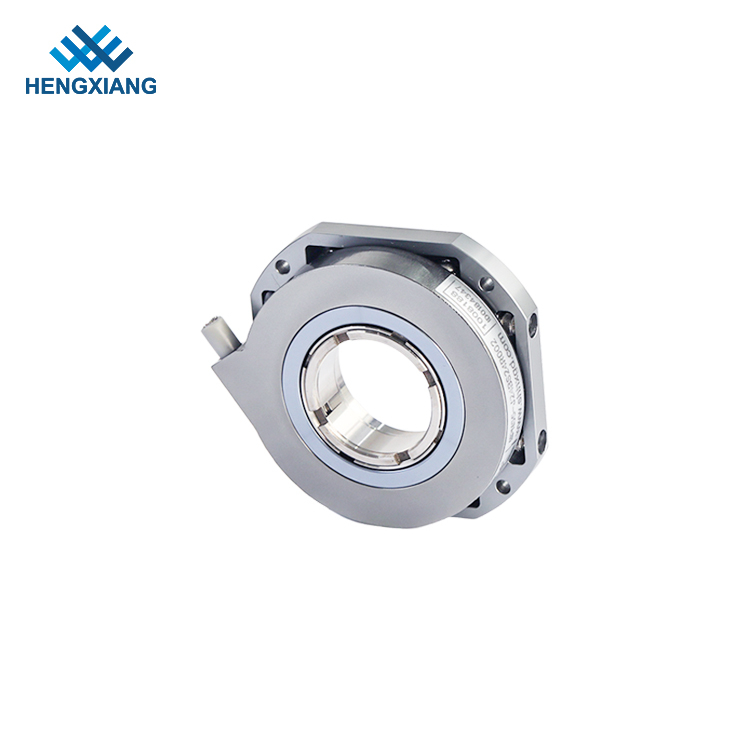

एमपीएन55 एसएसआई एब्सोल्यूट ऑप्टिकल रोटरी एनकोडर 32 बिट ऑप्टिकल रोटरी एनकोडर सेंसर 14/15/19/20/24 मिमी थ्रू होल

साझा:

एमपीएन55 एसएसआई एब्सोल्यूट ऑप्टिकल रोटरी एनकोडर 32 बिट ऑप्टिकल रोटरी एनकोडर सेंसर 14/15/19/20/24 मिमी थ्रू होल

ब्रांड：HENGXIANG फैक्टरी मूल्य: परक्राम्य आपूर्ति क्षमता-प्रति वर्ष 50,000 टुकड़े/टुकड़े भुगतान शर्तें-टी/टी, नकद, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड न्यूनतम ऑर्डर मात्रा--1 पीसी ODM और OEM-स्वीकार्य प्रमाणीकरण：ISO9001&CE&21 आविष्कार पेटेंट के आइटम डिलीवरी की तारीख: नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-10 दिन

डाउनलोड करना:
MPN55-E-01100022 Ver.7.0.pdf
दस्ता प्रकार:
खोखली शाफ़्ट
बहरी घेरा:
58 मिमी
मोटाई:
15 मिमी
शाफ्ट परिधि:
14/15/19/20/24मि.मी
संकल्प:
17-24 बिट
एनकोडर प्रकार:
पूर्ण एकल-मोड़, निरपेक्ष-बहु-मोड़
संरक्षण ग्रेड:
कोई नहीं
इंटरफेस:
बिस-सी, लघु उद्योग, 485 रुपये
UVW के साथ:
नहीं

SKU:
उपलब्धता स्थिति:

मात्रा:



जाँच करना टोकरी में जोड़ें

पूर्ण एनकोडर सिंगल टर्न एब्सोल्यूट एनकोडर

उत्पाद वर्णन

उत्पाद पैरामीटर

अधिक

tems	बुनियादी पैरामीटर
ब्रांड	हेंगज़ियांग
एनकोडर प्रकार	पूर्ण एनकोडर
बाहरी व्यास	55 मिमी (बढ़ते निकला हुआ किनारा φ65 मिमी)
मोटाई	15 मिमी
खोखले शाफ्ट प्रकार	छेद के माध्यम से
खोखला शाफ़्ट व्यास	14मिमी;15 मिमी;19 मिमी;20 मिमी;24 मिमी
संकल्प	सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट, 32 बिट अधिकतम
	मल्टी-टर्न: 1716=17+16बिट, 1916=19+16बिट,
	2016=20+16बिट, 2216=22+16बिट,2416=24+16बिट
इंटरफेस	ई=रेडियल सॉकेट SM08B-GHS-TB; J=रेडियल केबल
संचार	बी=बीआईएसएस-सी;एस=एसएसआई
बिजली का संपर्क	आर=आरएस-485
आउटपुट मोड	एम = मल्टी-टर्न (ग्रे और बाइनरी)
आउटपुट मोड	एस=सिंगल-टर्न(ग्रे और बाइनरी)
स्कैनिंग सिद्धांत	चिंतनशील झंझरी कोड
शुद्धता	±80'
प्रतिक्रिया की गति	सामान्य क्रिया: 6000 मिनट-1
आरएमएस स्थिति सिग्नल शोर	±2@18 बिट्स/आर
संचार घड़ी आवृत्ति	≤10MHz(BISS) या ≤5MHz(SSI)
प्रारम्भ का समय	विशिष्ट मान: 13ms
पूर्ण स्थिति नमूनाकरण अवधि	≤75 एनएस
स्वीकार्य गति	≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित)
केबल	डिफरेंशियल ट्विस्टेड-पेयर केबल
केबल लंबाई	200मिमी-10000मिमी
यांत्रिक कनेक्शन	बियरिंग और घेरे हुए लॉकिंग शाफ्ट के साथ
टॉर्क शुरू करना	9.8×10-3 एनएम से कम
जड़त्व क्षण	6.5×10-6 kg.m2 से कम
दस्ता भार	रेडियल 20एन;अक्षीय 10N
धीमी गति	≤6000rpm
छिलके की सामग्री	अल्युमीनियम
पर्यावरण का तापमान	परिचालन: -20~+95℃;भंडारण: -25~+95℃
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35~85%आरएच(नॉनकंडेंसिंग)
कंपन	व्यक्तिगत रूप से X,Y,Z दिशा के लिए आयाम 1.52 मिमी, 5~55HZ,2h
झटका	980m/s2 11ms, व्यक्तिगत रूप से X,Y,Z दिशा के लिए तीन बार
सुरक्षा	आईपी50
शुद्ध वजन	लगभग 100 ग्राम

बुनियादी आयाम

अधिक

उत्पाद-HENGXIANG-MPN55 SSI एब्सोल्यूट ऑप्टिकल रोटरी एनकोडर 32 बिट ऑप्टिकल रोटरी एनकोडर सेंसर 141

संयोजन की आवश्यकता

अधिक

उत्पाद-एमपीएन55 एसएसआई एब्सोल्यूट ऑप्टिकल रोटरी एनकोडर 32 बिट ऑप्टिकल रोटरी एनकोडर सेंसर 1415192024मिमी -1

एब्सोल्यूट एनकोडर बेसिक के बारे में

निरपेक्ष रोटरी एनकोडर का लाभ यह है कि जैसे ही उन्हें कोडित तत्व की स्थिति को स्कैन करके चालू किया जाता है, वे अद्वितीय स्थिति मान प्रदान करते हैं। निरपेक्ष एनकोडर में एक एनकोडर डिस्क होती है जिसमें पावर-ट्रांसमिशन शाफ्ट और एक स्थिर पिकअप पर निशान या स्लॉट होते हैं। .डिस्क प्रत्येक शाफ्ट स्थिति के लिए एक अद्वितीय कोड रिकॉर्ड करती है।प्रत्येक स्थिति एक अद्वितीय कोड से मेल खाती है, और यहां तक कि कोई शक्ति नहीं होने पर होने वाली गतिविधियां भी एनकोडर को फिर से चालू करने के बाद सटीक स्थिति मानों में दर्ज की जाती हैं। एनकोडर अनुप्रयोगों की कई श्रृंखलाओं के अनुसार, सटीकता को मापने की आवश्यकता होती है एक रोटरी शाफ्ट की गति और उसकी घूर्णन स्थिति, गति, या यहां तक कि त्वरण जानने के लिए।ऐसा करने के लिए, मोटर/शाफ्ट असेंबली में एक विद्युत भाग का उपयोग किया जाता है जिसे शाफ्ट या रोटरी एनकोडर कहा जाता है।

एब्सोल्यूट एनकोडर बेसिक के बारे में

निरपेक्ष रोटरी एनकोडर का लाभ यह है कि जैसे ही उन्हें कोडित तत्व की स्थिति को स्कैन करके चालू किया जाता है, वे अद्वितीय स्थिति मान प्रदान करते हैं। निरपेक्ष एनकोडर में एक एनकोडर डिस्क होती है जिसमें पावर-ट्रांसमिशन शाफ्ट और एक स्थिर पिकअप पर निशान या स्लॉट होते हैं। .डिस्क प्रत्येक शाफ्ट स्थिति के लिए एक अद्वितीय कोड रिकॉर्ड करती है।प्रत्येक स्थिति एक अद्वितीय कोड से मेल खाती है, और यहां तक कि जब कोई शक्ति नहीं होती है तो एनकोडर को फिर से चालू करने पर होने वाली गतिविधियों को सटीक स्थिति मानों में दर्ज किया जाता है। एनकोडर अनुप्रयोगों की कई श्रृंखलाओं के अनुसार, सटीकता को मापने की आवश्यकता होती है एक रोटरी शाफ्ट की गति और उसकी घूर्णन स्थिति, गति, या यहां तक कि त्वरण जानने के लिए।ऐसा करने के लिए, मोटर/शाफ्ट असेंबली में एक विद्युत भाग का उपयोग किया जाता है जिसे शाफ्ट या रोटरी एनकोडर कहा जाता है।

हमारी इंजीनियर टीम के बारे में

हमारी इंजीनियर डिजाइनिंग एवं विकास टीम चीन की सबसे पेशेवर और सबसे भरोसेमंद टीम है।इस क्षेत्र में विशेषज्ञता रखने वाले 20 से अधिक वर्षों के अनुभवी इंजीनियर के साथ। समर्पित विशेषज्ञों की हमारी कुछ टीम से मिलें और हमारी सेवाओं के बारे में अधिक जानने के लिए हमसे संपर्क करें। हमारी इंजीनियरिंग टीम जानती है कि आज की विनिर्माण चुनौतियाँ चरम पर हैं, इसलिए हमने डिज़ाइन किया और एप्लिकेशन या वातावरण की परवाह किए बिना, इन मांगों को पूरा करने और उनसे आगे निकलने के लिए सेंसर बनाए गए हैं। हमारी अनुशासित इंजीनियर टीम, जिसके पास डिजाइन और विकास में 20 से अधिक वर्षों का अनुभव है, हमें गुणवत्ता से समझौता किए बिना उत्पाद विकास चक्र समय में हमारी प्रतिस्पर्धा से आगे रहने की अनुमति देती है।हमारा कारखाना हमारी OEM/ODM सेवाओं के माध्यम से हमारे ग्राहकों को गुणवत्तापूर्ण एनकोडर उत्पाद वितरित करने के लिए प्रतिबद्ध है।

हमारी इंजीनियर टीम के बारे में

HENGXIANG एनकोडर फैक्ट्री का लाभ

जल्दी सेवा को बचाना आपका समय!एक टुकड़ा ठीक है।छोटा आदेश है भी स्वागत! पेशेवर की सिफारिश की को प्रत्येक ग्राहक! हमारी कंपनी 19 वर्षों से अधिक समय से एनकोडर निर्माता है!प्रतिस्पर्धी कीमत बनाता है आप कभी नहीं ऊपर भुगतान!ऑनलाइन टी/टी, वेस्टर्न यूनियन, क्रेडिट कार्ड और पेपैल जैसे भुगतान! बहुत बढ़िया तकनीकी और बिक्री टीम, इंतज़ार में के लिए आपका पूछताछ!उच्च गुणवत्ता को सुनिश्चित करना हमारा दीर्घकालिक सहयोग!

HENGXIANG एनकोडर फैक्ट्री का लाभ

जल्दी सेवा को बचाना आपका समय!एक टुकड़ा ठीक है.छोटा आदेश है भी स्वागत! पेशेवर की सिफारिश की को प्रत्येक ग्राहक! हमारी कंपनी 19 वर्षों से अधिक समय से एनकोडर निर्माता है!प्रतिस्पर्धी कीमत बनाता है आप कभी नहीं ऊपर भुगतान!ऑनलाइन टी/टी, वेस्टर्न यूनियन, क्रेडिट कार्ड और पेपैल जैसे भुगतान! बहुत बढ़िया तकनीकी और बिक्री टीम, इंतज़ार में के लिए आपका पूछताछ!उच्च गुणवत्ता को सुनिश्चित करना हमारा दीर्घकालिक सहयोग!

उत्पाद वर्णन

उत्पाद पैरामीटर

अधिक

tems	बुनियादी पैरामीटर
ब्रांड	हेंगज़ियांग
एनकोडर प्रकार	पूर्ण एनकोडर
बाहरी व्यास	55 मिमी (बढ़ते निकला हुआ किनारा φ65 मिमी)
मोटाई	15 मिमी
खोखले शाफ्ट प्रकार	छेद के माध्यम से
खोखला शाफ़्ट व्यास	14मिमी;15 मिमी;19 मिमी;20 मिमी;24 मिमी
संकल्प	सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट, 32 बिट अधिकतम
	मल्टी-टर्न: 1716=17+16बिट, 1916=19+16बिट,
	2016=20+16बिट, 2216=22+16बिट,2416=24+16बिट
इंटरफेस	ई=रेडियल सॉकेट SM08B-GHS-TB; J=रेडियल केबल
संचार	बी=बीआईएसएस-सी;एस=एसएसआई
बिजली का संपर्क	आर=आरएस-485
आउटपुट मोड	एम = मल्टी-टर्न (ग्रे और बाइनरी)
आउटपुट मोड	एस=सिंगल-टर्न(ग्रे और बाइनरी)
स्कैनिंग सिद्धांत	चिंतनशील झंझरी कोड
शुद्धता	±80'
प्रतिक्रिया की गति	सामान्य क्रिया: 6000 मिनट-1
आरएमएस स्थिति सिग्नल शोर	±2@18 बिट्स/आर
संचार घड़ी आवृत्ति	≤10MHz(BISS) या ≤5MHz(SSI)
प्रारम्भ का समय	विशिष्ट मान: 13ms
पूर्ण स्थिति नमूनाकरण अवधि	≤75 एनएस
स्वीकार्य गति	≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित)
केबल	डिफरेंशियल ट्विस्टेड-पेयर केबल
केबल लंबाई	200मिमी-10000मिमी
यांत्रिक कनेक्शन	बियरिंग और घेरे हुए लॉकिंग शाफ्ट के साथ
टॉर्क शुरू करना	9.8×10-3 एनएम से कम
जड़त्व क्षण	6.5×10-6 kg.m2 से कम
दस्ता भार	रेडियल 20एन;अक्षीय 10N
धीमी गति	≤6000rpm
छिलके की सामग्री	अल्युमीनियम
पर्यावरण का तापमान	परिचालन: -20~+95℃;भंडारण: -25~+95℃
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35~85%आरएच(नॉनकंडेंसिंग)
कंपन	व्यक्तिगत रूप से X,Y,Z दिशा के लिए आयाम 1.52 मिमी, 5~55HZ,2h
झटका	980m/s2 11ms, व्यक्तिगत रूप से X,Y,Z दिशा के लिए तीन बार
सुरक्षा	आईपी50
शुद्ध वजन	लगभग 100 ग्राम

बुनियादी आयाम

अधिक

संयोजन की आवश्यकता

अधिक

एब्सोल्यूट एनकोडर बेसिक के बारे में

निरपेक्ष रोटरी एनकोडर का लाभ यह है कि जैसे ही उन्हें कोडित तत्व की स्थिति को स्कैन करके चालू किया जाता है, वे अद्वितीय स्थिति मान प्रदान करते हैं। निरपेक्ष एनकोडर में एक एनकोडर डिस्क होती है जिसमें पावर-ट्रांसमिशन शाफ्ट और एक स्थिर पिकअप पर निशान या स्लॉट होते हैं। .डिस्क प्रत्येक शाफ्ट स्थिति के लिए एक अद्वितीय कोड रिकॉर्ड करती है।प्रत्येक स्थिति एक अद्वितीय कोड से मेल खाती है, और यहां तक कि जब कोई शक्ति नहीं होती है तो एनकोडर को फिर से चालू करने पर होने वाली गतिविधियों को सटीक स्थिति मानों में दर्ज किया जाता है। एनकोडर अनुप्रयोगों की कई श्रृंखलाओं के अनुसार, सटीकता को मापने की आवश्यकता होती है एक रोटरी शाफ्ट की गति और उसकी घूर्णन स्थिति, गति, या यहां तक कि त्वरण जानने के लिए।ऐसा करने के लिए, मोटर/शाफ्ट असेंबली में एक विद्युत भाग का उपयोग किया जाता है जिसे शाफ्ट या रोटरी एनकोडर कहा जाता है।

हमारी इंजीनियर टीम के बारे में

HENGXIANG एनकोडर फैक्ट्री का लाभ
