घर » एनकोडर » पूर्ण एनकोडर » एकल बारी » SJ38 एब्सोल्यूट डिजिटल एनकोडर माइक्रो रोटरी एनकोडर शाफ्ट 5 मिमी 6 मिमी एनपीएन आउटपुट सिंगल टर्न एब्सोल्यूट एनकोडर अधिकतम 12 बिट स्थिति एनकोडर सेंसर

उत्पाद श्रेणी

एनकोडर

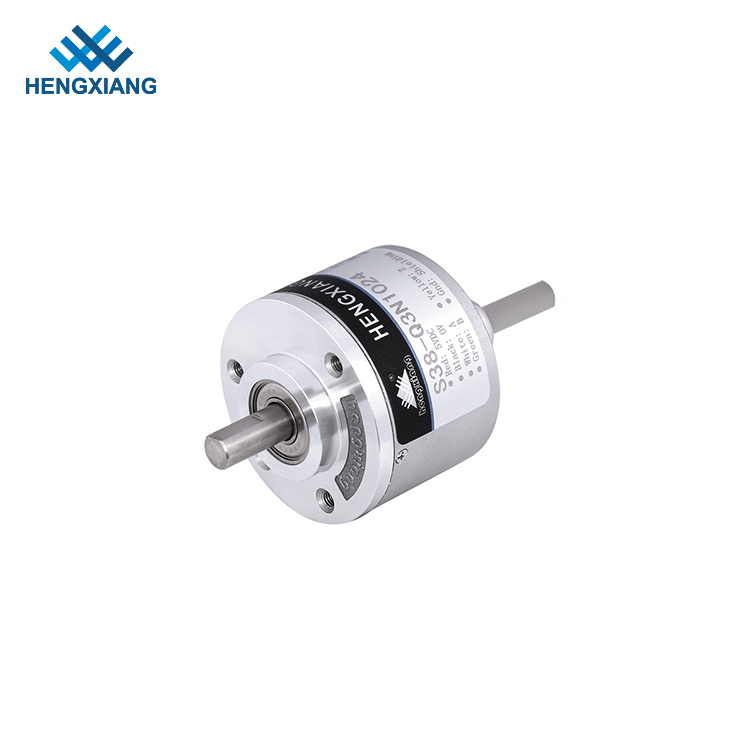

SJ38 एब्सोल्यूट डिजिटल एनकोडर माइक्रो रोटरी एनकोडर शाफ्ट 5 मिमी 6 मिमी एनपीएन आउटपुट सिंगल टर्न एब्सोल्यूट एनकोडर अधिकतम 12 बिट स्थिति एनकोडर सेंसर

साझा:

SJ38 एब्सोल्यूट डिजिटल एनकोडर माइक्रो रोटरी एनकोडर शाफ्ट 5 मिमी 6 मिमी एनपीएन आउटपुट सिंगल टर्न एब्सोल्यूट एनकोडर अधिकतम 12 बिट स्थिति एनकोडर सेंसर

ब्रांड：HENGXIANG फ़ैक्टरी मूल्य: परक्राम्य आपूर्ति की क्षमता: प्रति वर्ष 50,000 टुकड़े/टुकड़े भुगतान शर्तें: टी/टी, नकद, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड न्यूनतम ऑर्डर मात्रा: 1 पीसी ODM और OEM: स्वीकार्य प्रमाणीकरण：ISO9001&CE&25 आविष्कार पेटेंट के आइटम डिलीवरी की तारीख: नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-10 दिन शिपमेंट: FedEx/UPS/DHL/अन्य एक्सप्रेस लाइन

डाउनलोड करना:
SJ38-E-01100128 Ver. 5.0.pdf
बहरी घेरा:
कृपया चयन कीजिए
मोटाई:
कृपया चयन कीजिए
शाफ्ट परिधि:
कृपया चयन कीजिए
संकल्प:
कृपया चयन कीजिए

SKU:
उपलब्धता स्थिति:

मात्रा:



जाँच करना टोकरी में जोड़ें

पूर्ण एनकोडर सिंगल टर्न एब्सोल्यूट एनकोडर

उत्पाद वर्णन

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
ब्रांड	हेन्ग्ज़ियांग
एनकोडर प्रकार	पूर्ण एनकोडर
बाहरी व्यास	38 मिमी
मोटाई	28 मिमी
स्थापना आयाम	30 मिमी व्यास
बरछे की लंबाई	13 मिमी
ठोस दस्ता व्यास	6 मिमी डी आकार
बिट(कदम)	5 बिट(32ppr);6 बिट(64ppr);7 बिट(128पीपीआर);8 बिट(180ppr);8 बिट(256पीपीआर);9 बिट(360पीपीआर);9 बिट(512पीपीआर);10 बिट(720पीपीआर);10बिट (1024पीपीआर) 11 बिट(2048पीपीआर);
वोल्टेज आपूर्ति	DC5V;DC8-30V
आउटलेट प्रकार	रेडियल केबल
	रेडियल सॉकेट
	प्लग के साथ अक्षीय केबल
	प्लग के साथ रेडियल केबल
दिशा गिनें	वामावर्त
	बाहरी नियंत्रण दिशा
	दक्षिणावर्त
इंटरफेस	एनपीएन निम्न स्तर प्रभावी
	एनपीएन उच्च स्तर प्रभावी
	एनपीएन निम्न स्तर प्रभावी
	पीएनपी उच्च स्तरीय प्रभावी
सुरक्षा ग्रेड	आईपी50;आईपी65
केबल लंबाई	1M (केबल की लंबाई उचित रूप से जोड़ी जा सकती है
केबल लंबाई	आवश्यकता है, लेकिन इसके लिए व्यक्तिगत रूप से भुगतान की आवश्यकता है)
उपभोग वर्तमान	100mA अधिकतम
शीर्ष प्रतिक्रिया आवृत्ति	100KHZ
स्वीकार्य लहर	≤3%आरएमएस
लोड वोल्टेज	≤DC30V
आउटपुट कोड	ग्रे कोड
शुद्धता	360/(रिज़ॉल्यूशन x 4)
इन्सुलेशन ताकत	AC500V 60s
इन्सुलेशन प्रतिरोध	10MΩ
GND	एनकोडर से कनेक्ट नहीं
आरंभिक टॉर्क	4.4x 10-3N.m से कम
इंटरटिया पल	1.5x 10-6kg.m2 से कम
दस्ता भार	रेडियल 30एन;अक्षीय 20N
शीर्ष रेव	3000आरपीएम;IP65≤2000r आरपीएम
जीवन धारण करना	रेटेड लोड पर 1.5x109 रेव्स (2500आरपीएम पर 100000 घंटे)
पर्यावरण का तापमान	परिचालन: -20 ～ +85°C;भंडारण: -25 ～ +90°C
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35-85% आरएच (गैरसंघनक)
कंपन(सहना)	आयाम 0.75 मिमी, 10-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे
जुर्राब(सहना)	व्यक्तिगत रूप से X, Y, Z दिशा के लिए तीन बार 49m/s2, 11 ms
दस्ता सामग्री	स्टेनलेस स्टील
छिलके की सामग्री	दीया कास्ट एल्यूमीनियम
केबल लंबाई	1000 मिमी (परिरक्षण के साथ केबल)
प्रमाणीकरण	सीई
पैकेट	कार्टन का डिब्बा
शुद्ध वजन	लगभग 130 ग्राम (पैकेज के साथ)

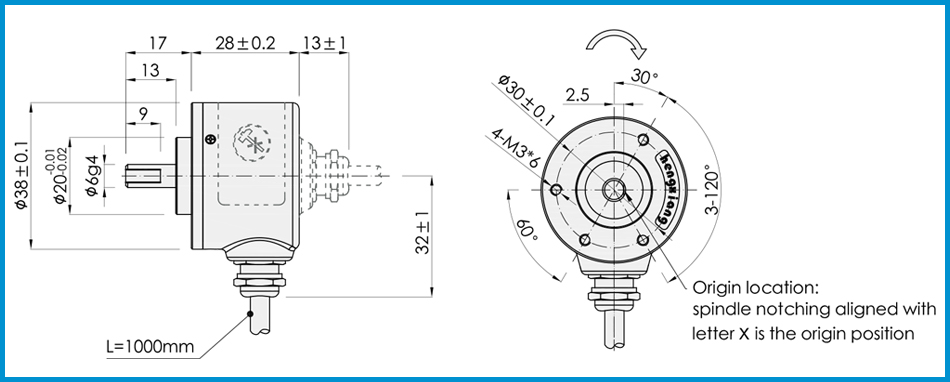

बुनियादी आयाम

अधिक

उत्पाद-एसजे38 एब्सोल्यूट डिजिटल एनकोडर माइक्रो रोटरी एनकोडर शाफ्ट 5 मिमी 6 मिमी एनपीएन आउटपुट सिंगल टर्न एब्सो-1

उत्पाद-HENGXIANG-SJ38 पूर्ण डिजिटल एनकोडर माइक्रो रोटरी एनकोडर शाफ्ट 5 मिमी 6 मिमी एनपीएन आउटपुट सिंगल

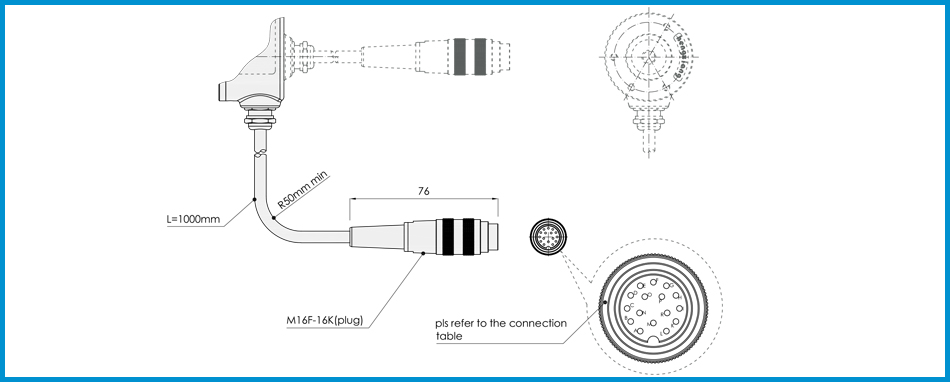

संयोजन की आवश्यकता

अधिक

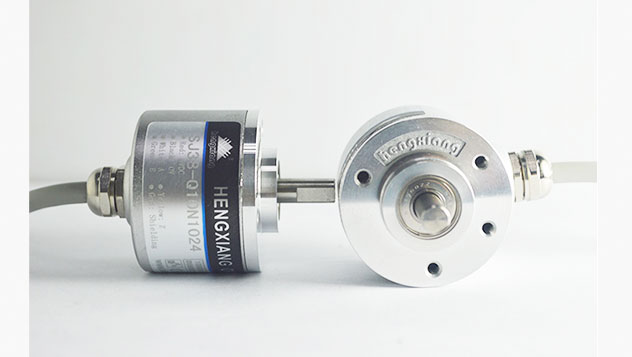

SJ38 श्रृंखला का त्वरित अवलोकन

SJ38 निरपेक्ष प्रकार समानांतर आउटपुट ठोस शाफ्ट एनकोडर-सुविधा: पढ़ने में त्रुटि के बिना छोटे, आउटपुट ग्रे कोड, दिशा को बाहर से नियंत्रित किया जा सकता है;अनुप्रयोग: मोटर, सीएनसी, पैकिंग मशीन, औद्योगिक असेंबली लाइन इत्यादि जैसे स्वचालन नियंत्रण; बाहरी आयाम; बाहरी व्यास 38 मिमी, मोटाई 28 मिमी, शाफ्ट व्यास 6 मिमी, डी आकार;12 बिट तक रिज़ॉल्यूशन (प्रति मोड़ 4096 कदम);सुरक्षा ग्रेड: IP50/IP65;

संपर्क करें!

1.हमारा काम करने का समय: सुबह 8:00 बजे ~ शाम 6:00 बजे2।सभी पूछताछ का उत्तर 24 घंटे के भीतर दिया जाएगा, इसलिए कृपया बेझिझक हमें अपनी पूछताछ भेजें।3.जब हमारा व्यापार प्रबंधक ऑफ़लाइन हो, तो कृपया बेझिझक एक संदेश छोड़ें, और हमें आपकी रुचि वाले मॉडल वाले उत्पाद और अपना ई-मेल पता बताएं, हम 24 घंटों के भीतर आपको जवाब देंगे।

हमारी एनकोडर फैक्ट्री के बारे में

हम HENGXIANG ग्राहकों के साथ तब तक काम करेंगे जब तक वे संतुष्ट नहीं हो जाते हैं और सभी मूल डिज़ाइन आवश्यकताएं पूरी नहीं हो जाती हैं, और उत्पाद बिल्कुल ग्राहकों की अपेक्षाओं पर खरा उतरता है। हमारे द्वारा प्रदान की गई OEM/ODM सेवाएं ग्राहकों की मांग के अनुसार पूर्ण परियोजना जीवन चक्र को कवर करेंगी। हमारा HENGXIANG है एक ISO9001 और CE प्रमाणित कारखाना।हम अपनी विनिर्माण प्रक्रियाओं में कड़े गुणवत्ता मानकों को बनाए रखेंगे, और यह सुनिश्चित करेंगे कि हमारे द्वारा बनाए गए प्रत्येक उत्पाद को उत्पादन के हर चरण में कठोर गुणवत्ता जांच से गुजरना पड़े। ताकि बाजार की मांग को पूरा किया जा सके और उपयुक्त समाधान प्रदान किया जा सके।

शिपमेंट के बारे में

माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस आदि के माध्यम से भेजा जा सकता है। यदि माल संग्रहकर्ता आपके पास कोई कूरियर खाता नहीं है, तो आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं, हम जांच करेंगे और आपके लिए सबसे सस्ता और सुरक्षित एक्सप्रेस ढूंढेंगे। हमारा फ़ैक्टरी में अधिकांश कूरियर कंपनी के साथ 30% की छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।
