खोखली शाफ़्ट
35 मिमी
11 मिमी
6 मिमी
17-24 बिट
पूर्ण एकल-मोड़, पूर्ण-बहु-मोड़
कोई नहीं
बिस-सी, लघु उद्योग, 485 रुपये
नहीं
| मात्रा: | |
|---|---|

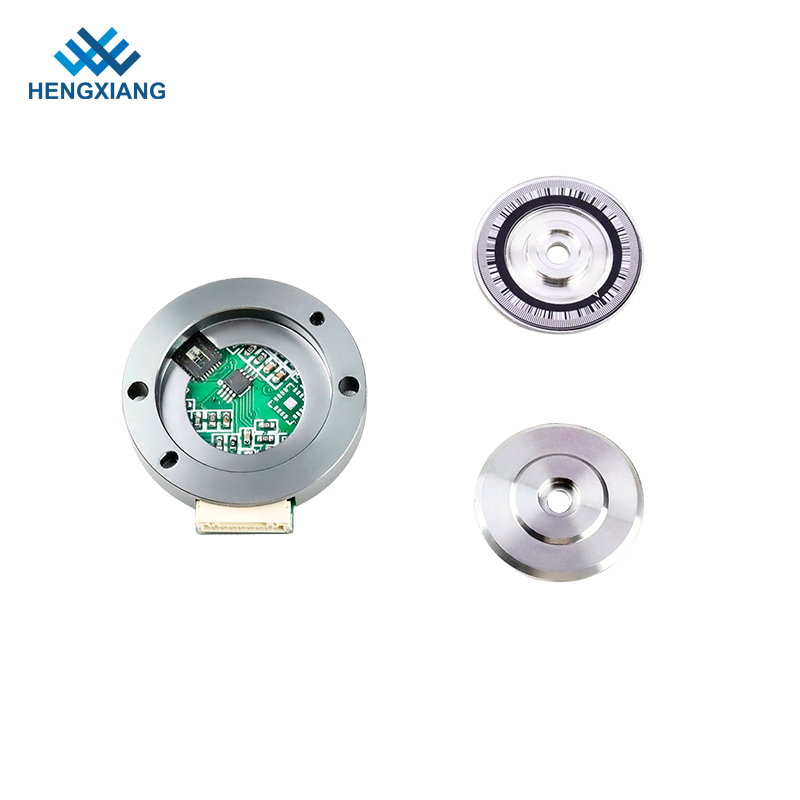

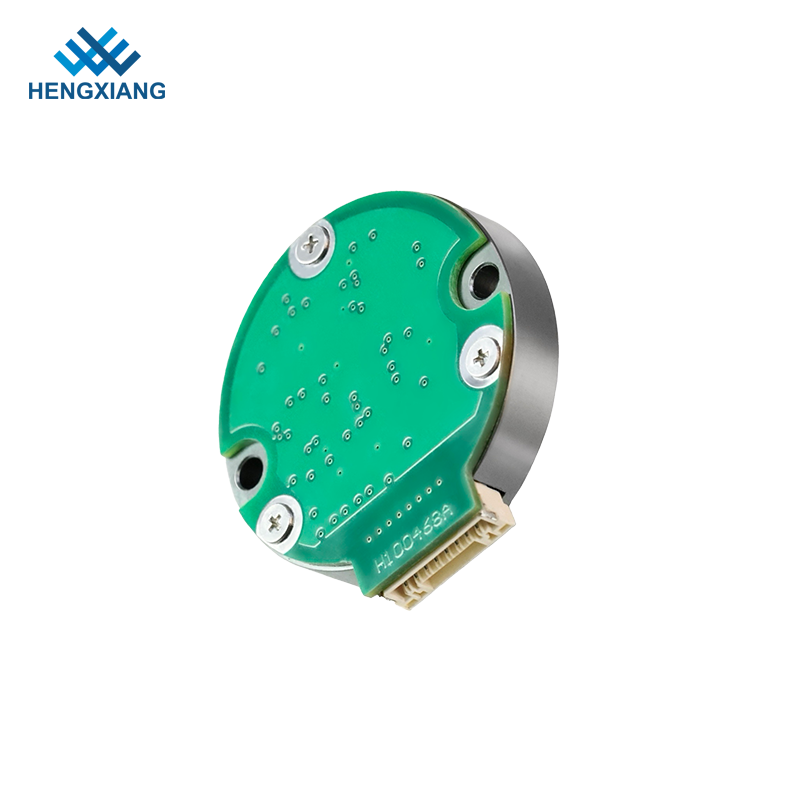

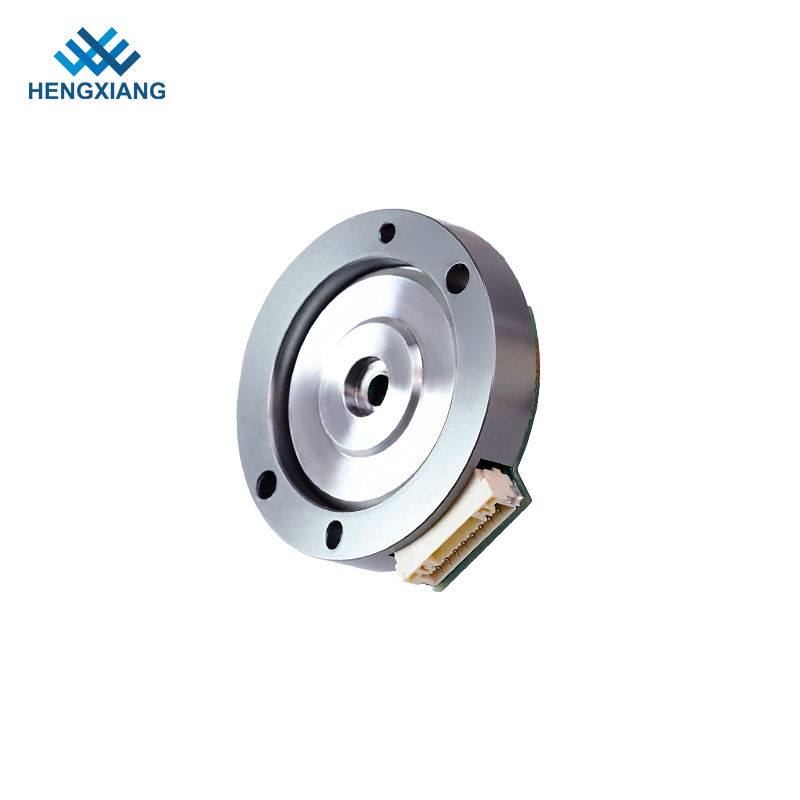

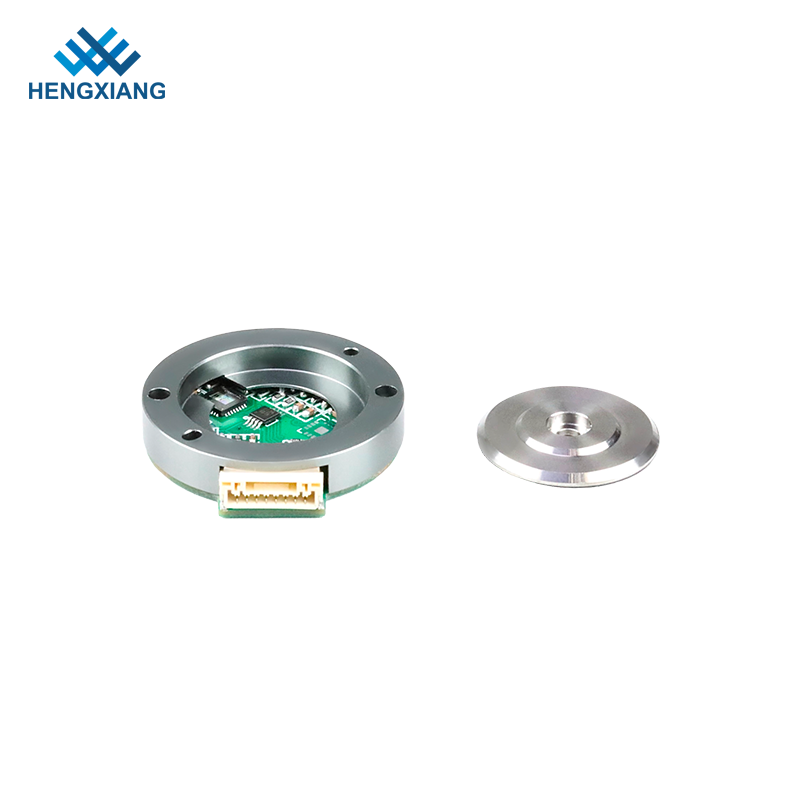

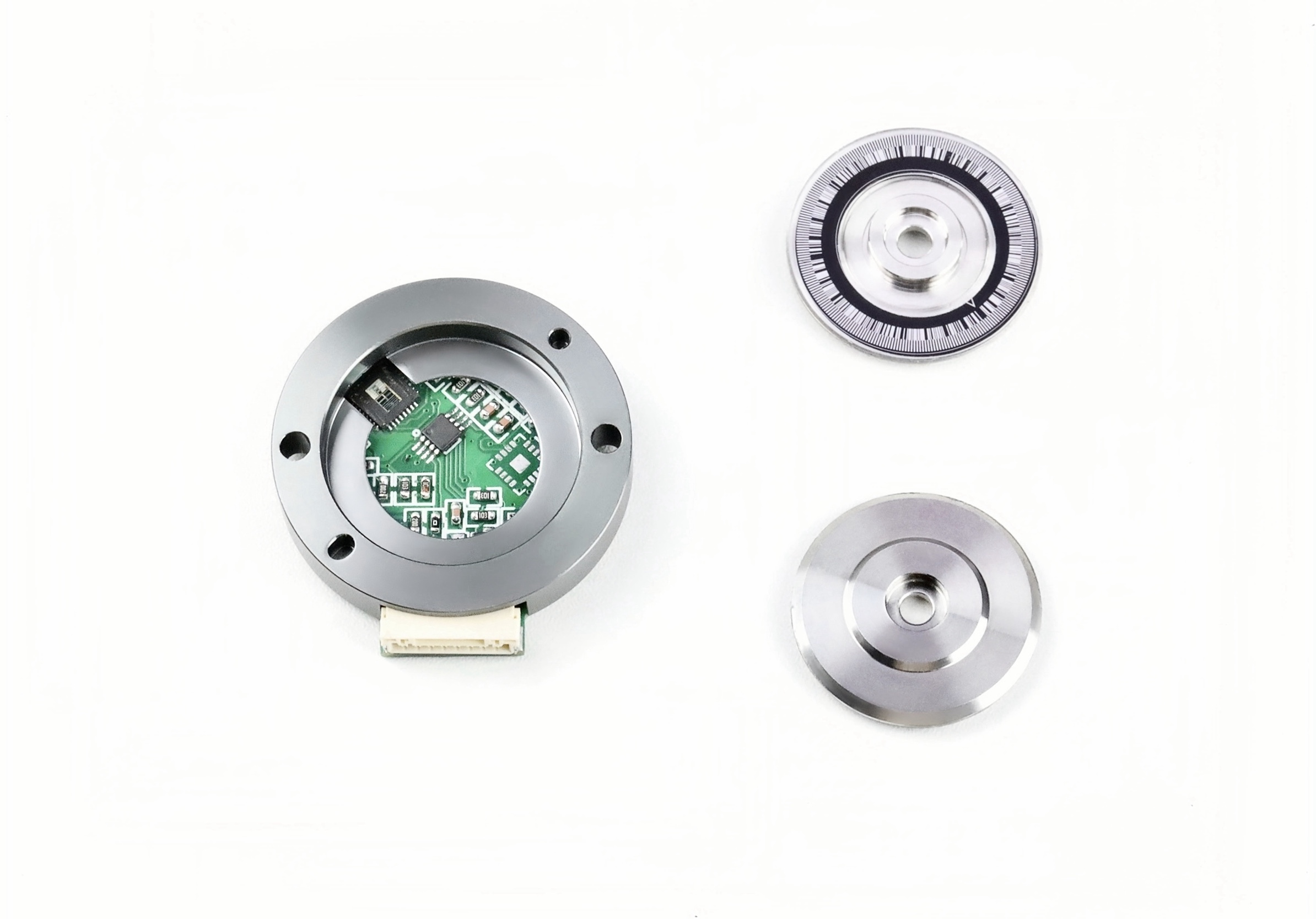

ZM35 मल्टी-टर्न निरपेक्ष असर-कम एनकोडर (ब्लाइंड शाफ्ट) सिंगल-टर्न और अतिरिक्त पतली संरचना के साथ मल्टी-टर्न एनकोडर
ZM35 एक उच्च-परिशुद्धता बहु-टर्न निरपेक्ष असर-कम फोटोइलेक्ट्रिक एनकोडर है, जिसमें एक अंधे शाफ्ट डिजाइन है, जो अंतरिक्ष-विवश औद्योगिक अनुप्रयोगों के लिए आदर्श है। एक अल्ट्रा-पतली प्रोफ़ाइल (35 मिमी ओडी, 11.8 मिमी मोटाई) और एक 6 मिमी शाफ्ट की विशेषता है, यह 24 बिट्स सिंगल-टर्न रिज़ॉल्यूशन (32 बिट्स के लिए एक्सपेंडेबल) और मल्टी-टर्न स्थिति डेटा के 24bits तक, सटीक गति नियंत्रण सुनिश्चित करता है। इसका गैर-संपर्क फोटोइलेक्ट्रिक प्रतिबिंब सिद्धांत विश्वसनीयता की गारंटी देता है, जबकि BISS_C और SSI जैसे इंटरफेस सर्वो मोटर्स, रोबोट और अन्य स्वचालन प्रणालियों के साथ सहज एकीकरण को सक्षम करते हैं। एक मजबूत कॉम्पैक्ट संरचना के साथ, 80 'सटीकता, और पावर-ऑफ मल्टी-टर्न डेटा रिकॉर्डिंग के लिए समर्थन, ZM35 (वजन ~ 80g) -40 ℃ से 95 ℃ वातावरण में संचालित होता है। केबल या सॉकेट कनेक्शन के साथ उपलब्ध, यह औद्योगिक स्वचालन की जरूरतों की मांग के लिए एक बहुमुखी विकल्प है।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | पूर्ण एन्डर |

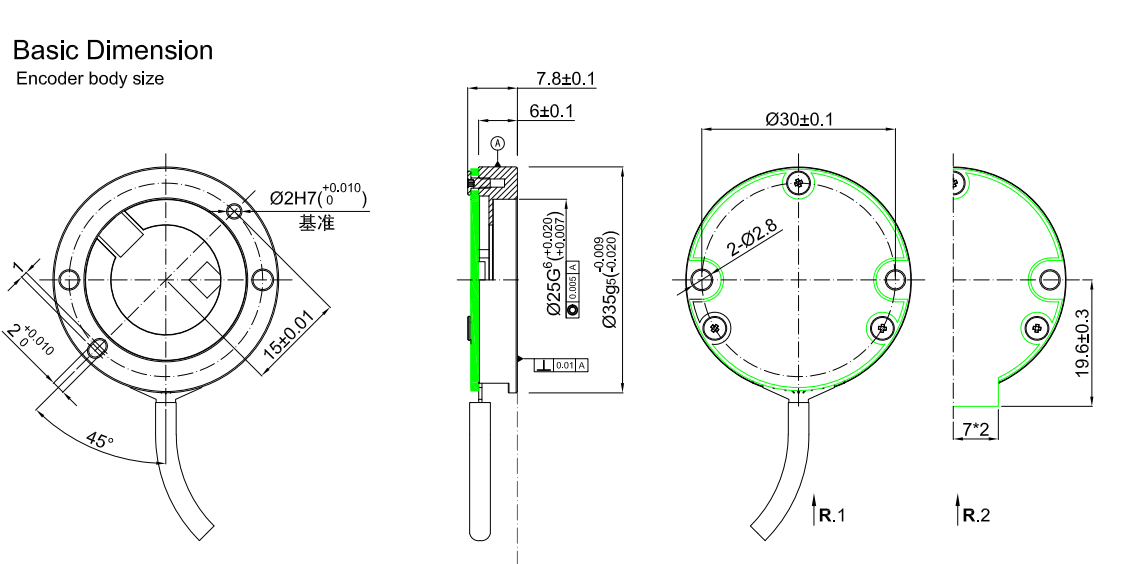

| बाह्य व्यास | 35 मिमी |
| मोटाई | 11.8 मिमी |
| खोखले शाफ्ट प्रकार | अंधा सुराख |
| खोखला शाफ्ट व्यास | 6 मिमी |

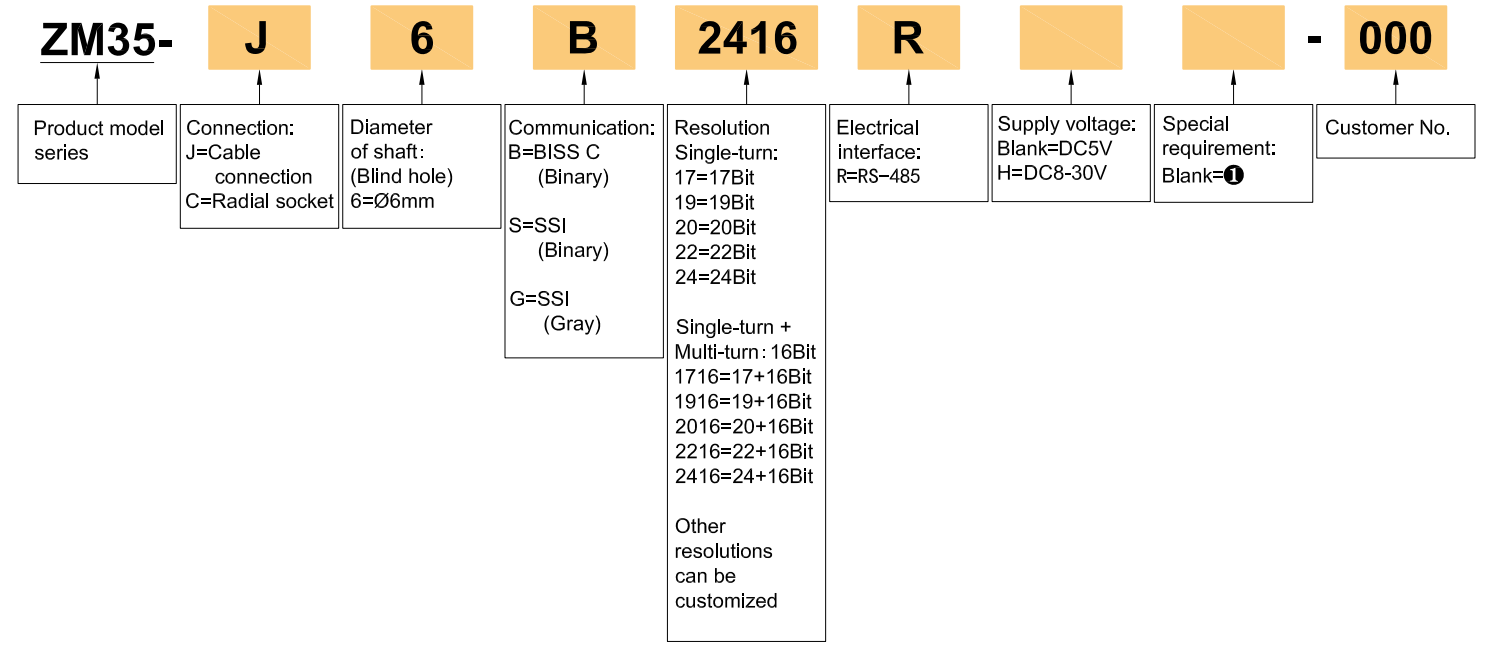

| संकल्प | 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट, का विस्तार 32 बिट तक किया जा सकता है |
| संचार | बिस-सी; लघु उद्योग |
| बिजली का संपर्क | रेडियल सॉकेट; रेडियल केबल |
| आउटपुट मोड | सिंगल-टर्न (बाइनरी एंड ग्रे); मल्टी-टर्न (बाइनरी एंड ग्रे) |
| स्कैनिंग सिद्धांत | फोटो इलेक्ट्रिक |
| शुद्धता | ± 80 ' |
| प्रतिक्रिया गति | सामान्य कार्रवाई: 6000min |
| आरएमएस स्थिति संकेत शोर | ± 2@18 बिट्स/आर |
| संचार घड़ी आवृत्ति | ≤10MHz (biss) या g 5mHz (SSI) |
| शुरुआती समय | विशिष्ट मूल्य: 13ms |
| पूर्ण स्थिति नमूनाकरण अवधि | ≤75 एनएस |
| स्वीकार्य गति | ≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित) |
| केबल लंबाई | 200 मिमी -10000 मिमी |
| यांत्रिक संबंध | रिंग शाफ्ट को लॉकिंग, मोटर प्लेटफॉर्म के लिए तय स्टील कनेक्शन |
| शुरुआती टोक़ | 9.8 × 10-3 एनएम से कम |
| अविभाज्य क्षण | 6.5 × 10-6 किग्रा 2 से कम |
| शाफ्ट भार | रेडियल 20 एन; अक्षीय 10n |
| स्लीव स्पीड | ≤3000RPM |
| शेल सामग्री | अल्युमीनियम |
| वज़न | लगभग 80g |
| पर्यावरणीय तापमान | ऑपरेटिंग: -40 ~+95 ℃; भंडारण: -40 ~+95 ℃ |
| पर्यावरणीय आर्द्रता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (नॉनकॉन्डेंसिंग) |
| कंपन | आयाम 1.52 मिमी, 5 ~ 55Hz, 2h के लिए x, y, z दिशा व्यक्तिगत रूप से |
| झटका | 490m/s2 11ms, x, y, z दिशा के लिए तीन बार व्यक्तिगत रूप से |
| सुरक्षा | कोई नहीं |
