ठोस दस्ता
35 मिमी
30 मिमी
4 मिमी
36-2500ppr
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

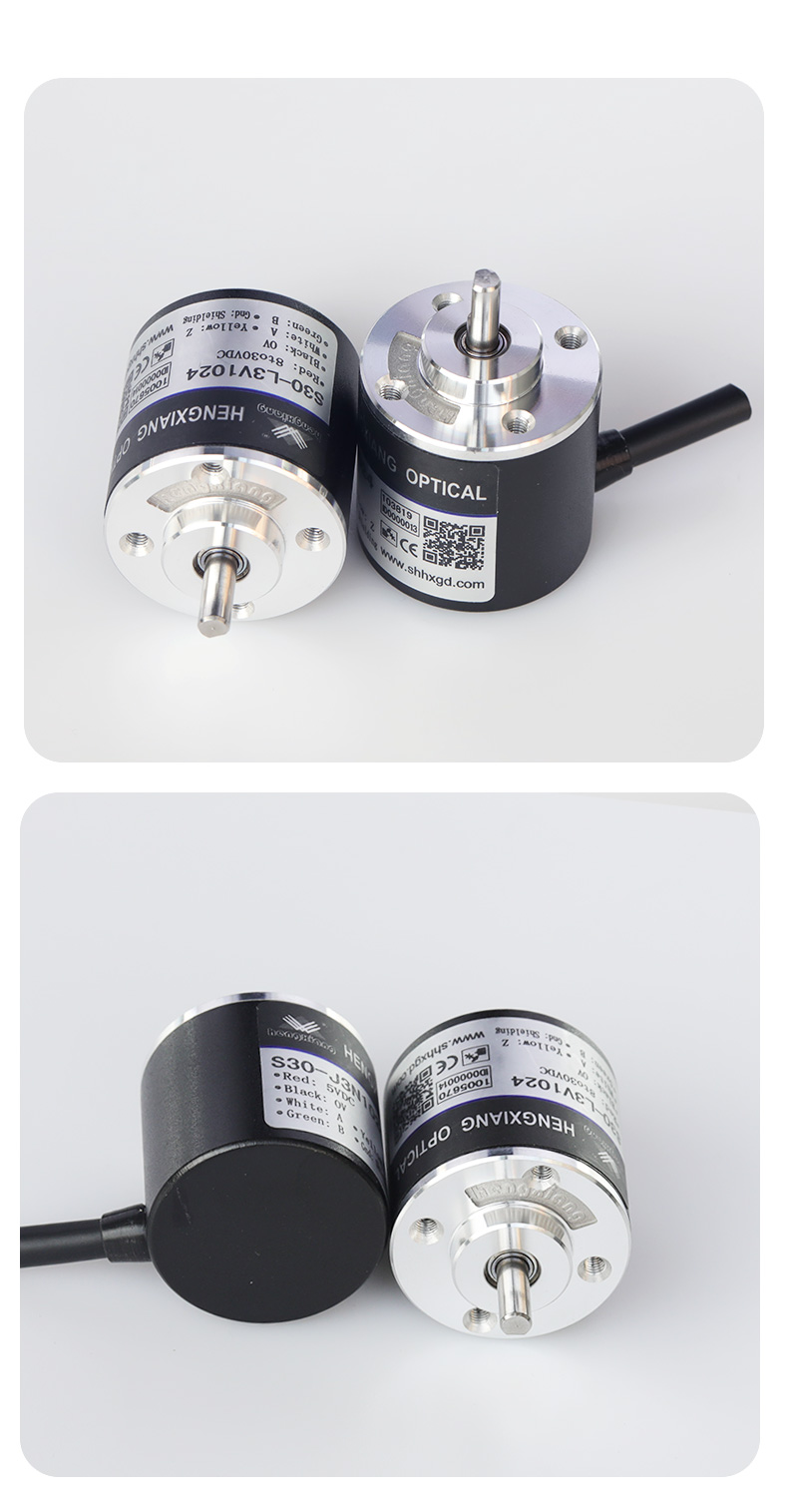

S30 छोटे टिकाऊ मिनी ठोस SAFT inremental enoder 30 मिमी S30
S30C वृद्धिशील ऑप्टिकल एनकोडर औद्योगिक स्वचालन के लिए एक कॉम्पैक्ट, किफायती समाधान है। 30 मिमी बाहरी व्यास और 29 मिमी मोटाई के साथ, यह 4 मिमी/6 मिमी के शाफ्ट विकल्प प्रदान करता है, जो अंतरिक्ष-विवश सेटअप के लिए आदर्श है। गैर-संपर्क फोटोइलेक्ट्रिक तकनीक का उपयोग करते हुए, यह रिवर्स पोलरिटी और शॉर्ट-सर्किट सुरक्षा के साथ विश्वसनीयता सुनिश्चित करता है। कई विद्युत इंटरफेस और टेक्सटाइल, पैकेजिंग, मोटर्स, लिफ्ट और सीएनसी में विविध आवश्यकताओं के लिए 20000 पीपीआर कैटर का एक संकल्प। यह केबल कनेक्शन (1M मानक) और अक्षीय सॉकेट (M8-8p/4p) का समर्थन करता है, जबकि IP65 सुरक्षा स्थायित्व को बढ़ाता है। 100 ग्राम वजन, यह -30 ° C से +90 ° C में ≤6000 RPM पर संचालित होता है, जो कठोर वातावरण के लिए उपयुक्त है। एनकोडर की मजबूत डिजाइन और लचीली कनेक्टिविटी इसे विभिन्न स्वचालन अनुप्रयोगों में सटीक स्थिति के लिए एक व्यावहारिक विकल्प बनाती है।
| सामान | बुनियादी पैरामीटर | |
| बाह्य आयाम | बाहरी व्यास: 30 मिमी | |
| मोटाई: 30 मिमी | ||
| शाफ्ट व्यास: 4 मिमी (डी प्रकार) | ||
| एनकोडर प्रकार | वृद्धिशील एनकोडर | |
| संकल्प | 36; 50; 60; 100; 200; 200; 250; 256; 300; 360; 400; 500; 512; 600; 625; 720; 1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; | |
| आउटपुट चरण | चरण ए, बी, जेड, ए-, बी-, जेड- | |
| वोल्टेज आपूर्ति | DC5V: DC8-30V | |
| आउटलेट टाइप | साइड से केबल | |
| पीछे से केबल | ||
| आउटपुट मोड | एनपीएन और पीएनपी | |
| वोल्टेज आउटपुट | ||
| पुश-पुल आउटपुट | ||
| अंतर आउटपुट (TTL, HTL, RS422) | ||
| पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -20 ~+80 ° (गैर आइसिंग) | |
| भंडारण तापमान: -25 ~+85 ° (गैर आइसिंग) | ||
| पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (गैर-कंडेनसिंग) | |
| संरक्षण ग्रेड | IP50 | |
| केबल लंबाई | 1000 मिमी | |
| शंख | डाई कास्ट एल्यूमीनियम | |
| उपभोग वर्तमान | 100ma अधिकतम | |
| शाफ्ट भार | रेडियल: 10 एन; अक्षीय: 5 एन | |
| स्लीव स्पीड | 5000RPM | |
| इन्सुलेशन शक्ति | AC500V 60S | |
| इन्सुलेशन प्रतिरोध | 10 मीटर | |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% | |
| शीर्ष पुनरुत्थान आवृत्ति | 100kHz अधिकतम | |
| शेल सामग्री | मधुमक | |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) | |
| GND | एनकोडर से कनेक्ट न करें | |
| शाफ्ट सामग्री | स्टेनलेस स्टील | |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 10-55Hz, x/y/z दिशा के लिए 2 घंटे व्यक्तिगत रूप से | |
| झटका (सहन) | 49/m/s2,11ms X, y, z दिशा के लिए व्यक्तिगत रूप से तीन बार | |
| पैकेट | कार्टन का डिब्बा | |
| शुद्ध वजन | 60 ग्राम (पैकेज के साथ) | |
| प्रमाणीकरण | सीटी | |
