खोखली शाफ़्ट
38 मिमी
38 मिमी
5/6/8मिमी
50-32768पीपीआर
वृद्धिशील एनकोडर
आईपी65, आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

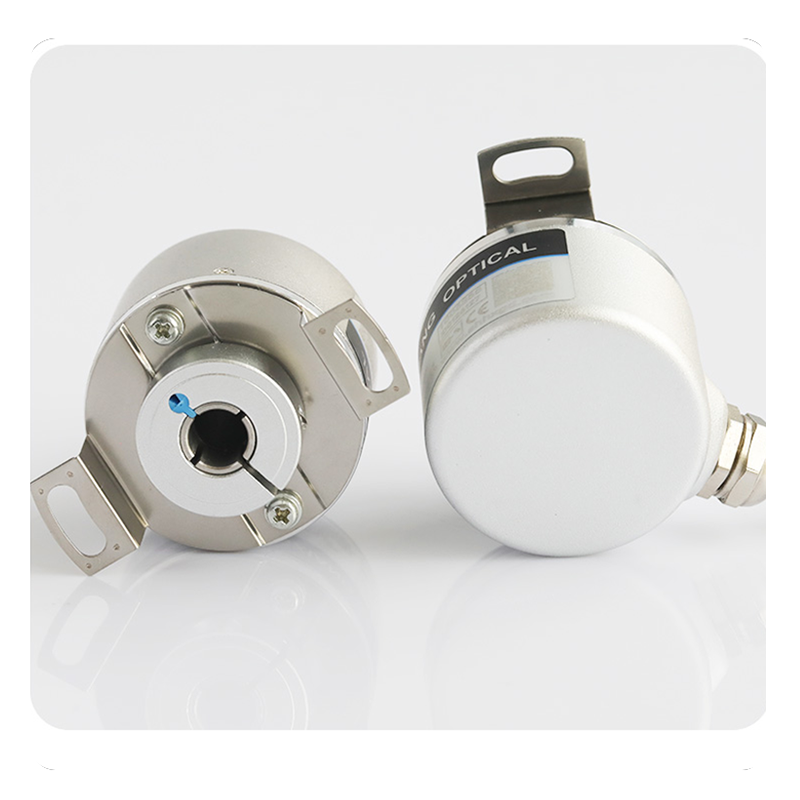

K38 छोटे आर्थिक यूनीवरल हाई पल्स एनकोडर 50 से 32768PPR तक
K38 वृद्धिशील ऑप्टिकल एनकोडर (अंधा/शाफ्ट के माध्यम से) औद्योगिक स्वचालन के लिए एक कॉम्पैक्ट, आर्थिक डिजाइन प्रदान करता है। 38 मिमी, मोटाई 38 मिमी, और शाफ्ट व्यास के बाहरी व्यास के साथ 8 मिमी तक, इसमें एक रिंग लॉकिंग संरचना और गैर-संपर्क फोटोइलेक्ट्रिक सिद्धांत है। रिवर्स पोलरिटी और शॉर्ट-सर्किट प्रोटेक्शन से लैस, यह कई इलेक्ट्रिकल इंटरफेस (ओसी, पुश-पुल, टीटीएल/एचटीएल) का समर्थन करता है और 32768 पीपीआर तक संकल्पों को वितरित करता है। कपड़ा, पैकेजिंग, मोटर्स, लिफ्ट और सीएनसी सिस्टम के लिए उपयुक्त, यह सटीक स्थिति सुनिश्चित करता है। IP50/IP65 सुरक्षा के साथ रेडियल/अक्षीय केबल (1M मानक) के बीच चुनें। 140 ग्राम का वजन, यह -6000 RPM (IP50)/g4000 RPM (IP65) में -20 ° C से +90 ° C तक संचालित होता है, जो कठोर वातावरण के लिए आदर्श है।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |
| बाह्य व्यास | 38 मिमी |
| मोटाई | 38 मिमी |

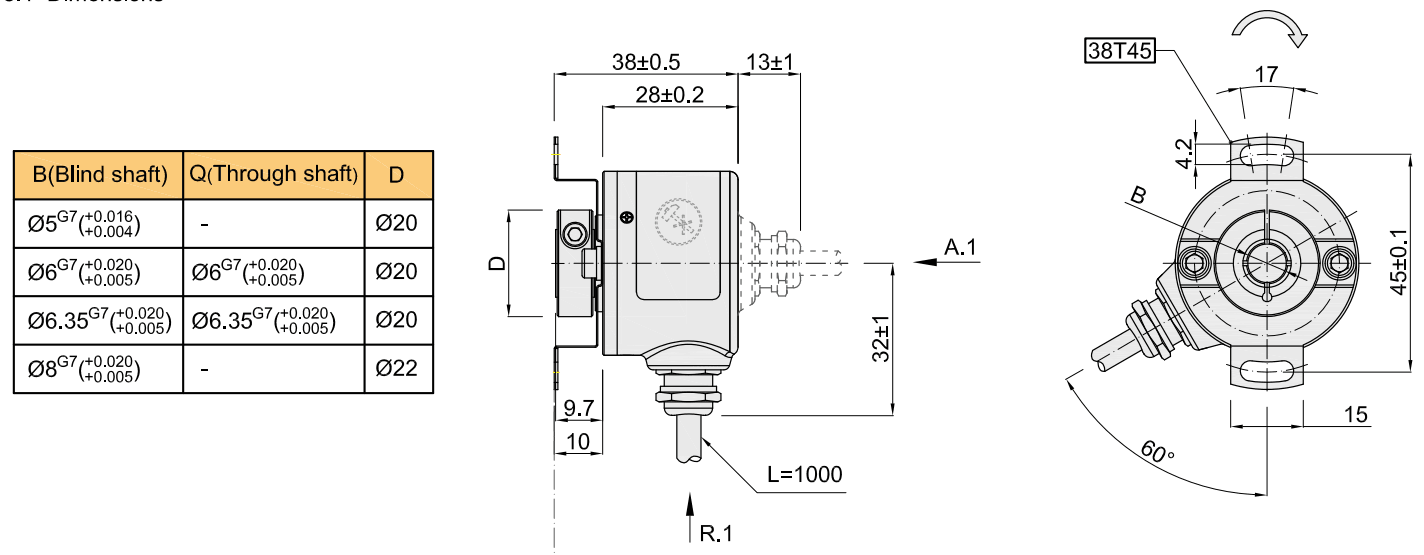

| स्थापना आयाम | R23.5 मिमी (स्प्रिंग प्लेट 38T45) |
| शाफ्ट के माध्यम से | 6/6.35 मिमी |
| अंधा शाफ्ट | 5/6/6.35/8 मिमी |
| संकल्प | 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 450; 500; 512; 600; 720; 720; 750; 800; 900; 1000; 1024; 1200; 1200; 1800; 2000; 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 7200; 8192; 10000; 14400; 16000; 16384; 20000; 28800; 32000; 32768 |
| रिवर्स पोलरिटी प्रोटेक्शन | √ |
| लघु परिपथ संरक्षण | √ |
| आउटपुट चरण | चरण ए, बी, जेड ए- बी- जेड- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | रेडियल केबल |
| अक्षीय केबल | |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| लंबी लाइन ड्राइव (26LS31) | |
| संगत rs422 | |
| लंबी लाइन ड्राइव (RT7272) | |
| पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -20 ~+90 ° (गैर आइसिंग) |
| भंडारण तापमान: -25 ~+95 ° (गैर आइसिंग) | |
| पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (गैर-कंडेनसिंग) |
| शंख | डाई कास्ट एल्यूमीनियम |
| उपभोग वर्तमान | 100ma अधिकतम |
| शाफ्ट भार | रेडियल: 30n; अक्षीय: 20 एन |
| टॉप रेव | 6000RPM; IP65−4000RPM |
| इन्सुलेशन शक्ति | AC500V 60S |
| इन्सुलेशन प्रतिरोध | 10 मीटर |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शीर्ष पुनरुत्थान आवृत्ति | 100kHz अधिकतम |
| शेल सामग्री | एल्यूमिनियम मिश्र धातु |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
| GND | एनकोडर से कनेक्ट न करें |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, x, y, z दिशा के लिए 2 घंटे, व्यक्तिगत रूप से |
| झटका (सहन) | 490 मीटर/s2,11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| संरक्षण ग्रेड | IP50; IP65 |
| केबल लंबाई | 1000 मिमी |
| शुरुआती टोक़ | 9.8x10-3 एनएम से कम |
| इंटरटिया मोमेंट | 6.5x 10-6kg.m2 से कम |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 140 ग्राम (पैकेज के साथ) |
| प्रमाणीकरण | सीटी |
