खोखली शाफ़्ट
48 मिमी
14 मिमी
8/10/12/14मि.मी
1024-10000प्रति
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल
नहीं
| मात्रा: | |
|---|---|
PC48 के साथ PC48 कठोर कनेक्शन संरचना 14 मिमी PC48

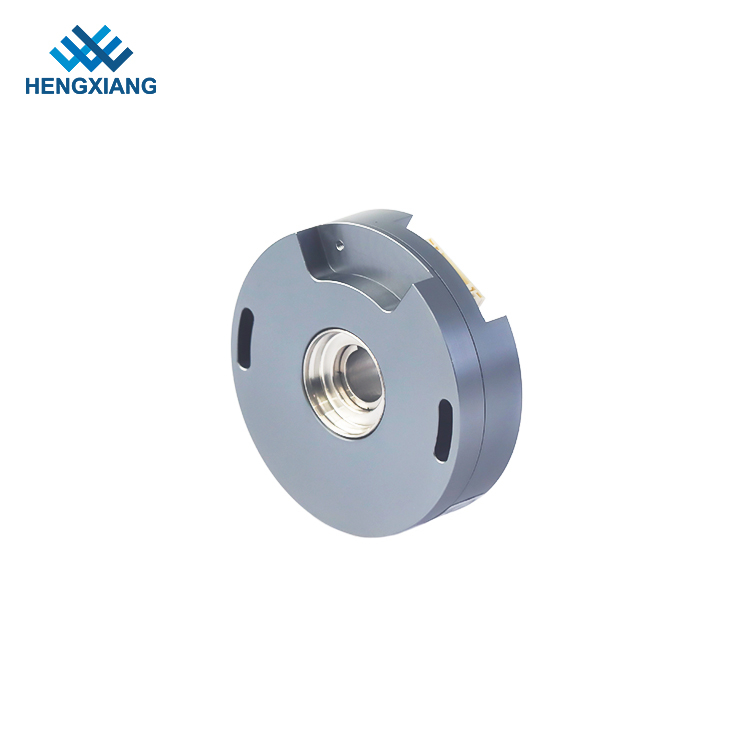

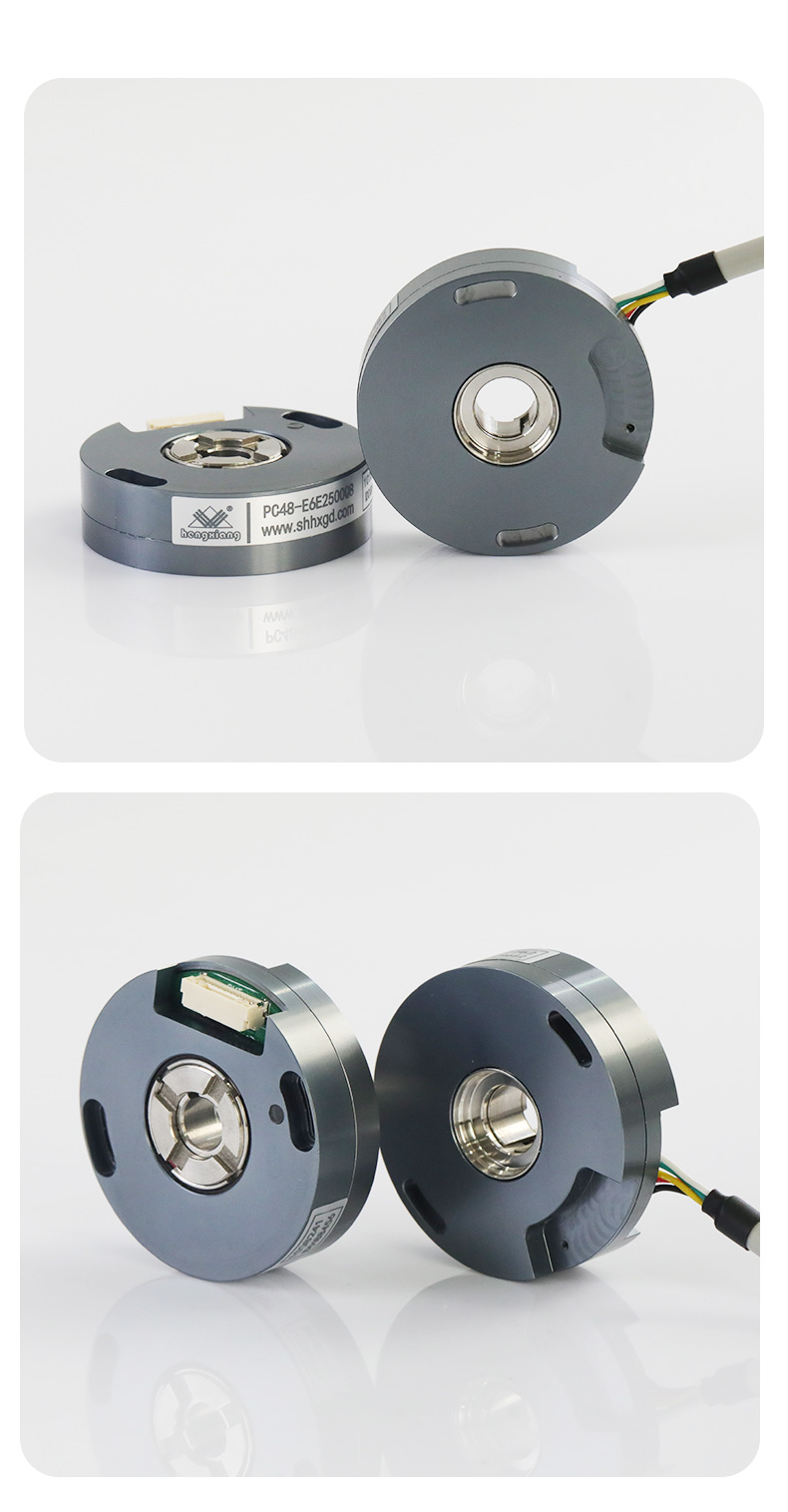

PC48 वृद्धिशील ऑप्टिकल एनकोडर (खोखले शाफ्ट) अपने अद्वितीय थ्रू-शाफ्ट गाढ़ा लॉकिंग डिजाइन के साथ खड़ा है, जो तंग अंतरिक्ष बाधाओं के साथ स्थापना के लिए एकदम सही है। इसमें 48 मिमी का एक बाहरी व्यास, 14 मिमी की न्यूनतम मोटाई और 14 मिमी तक का शाफ्ट व्यास है, जो एक कॉम्पैक्ट अभी तक मजबूत संरचना सुनिश्चित करता है। गैर-संपर्क फोटोइलेक्ट्रिक तकनीक का लाभ उठाते हुए, यह अतिरिक्त सुरक्षा के लिए रिवर्स पोलरिटी और शॉर्ट-सर्किट सुरक्षा की पेशकश करते हुए विश्वसनीय प्रदर्शन प्रदान करता है। कई विद्युत इंटरफेस और 5000 पीपीआर तक के संकल्प के साथ, यह सर्वो मोटर्स, रोबोटिक्स और स्वचालन नियंत्रण में विविध अनुप्रयोगों के लिए सूट करता है। एनकोडर लचीले कनेक्टिविटी के लिए रेडियल सॉकेट्स (8p और 14p) और एक मानक 1.0M रेडियल केबल का समर्थन करता है। IP50 द्वारा संरक्षित, इसका वजन लगभग 70 ग्राम है और यह 5000 आरपीएम की अधिकतम गति से संचालित होता है, जो -20 डिग्री सेल्सियस से +85 डिग्री सेल्सियस तक के तापमान में संपन्न होता है। इसका एकल-असर अल्ट्रा-पतली डिजाइन और मैकेनिकल हार्ड कनेक्शन इसे अंतरिक्ष-कुशल, उच्च-सटीक औद्योगिक सेटअप के लिए एक आदर्श विकल्प बनाता है।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |

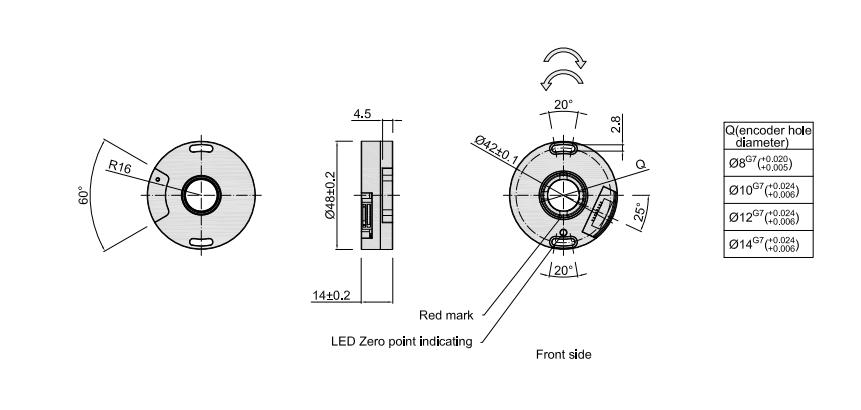

| बाह्य व्यास | 48 मिमी |
| मोटाई | 14 मिमी |
| स्थापना आयाम | आर 21 मिमी |
| खोखले शाफ्ट प्रकार | होल के माध्यम से |
| खोखला शाफ्ट व्यास | 8 मिमी/10 मिमी/12 मिमी/14 मिमी |

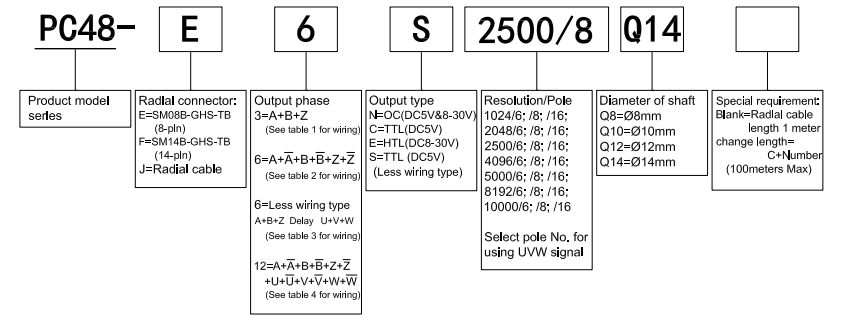

| संकल्प | 1024/6; 1024/8; 1024/16; 2048/6; 2048/8; 2048/16; 2500/6,2500/8,2500/16,5000/6,5000/8,5000/8,5000/16,10000/6,10000/8,10000/16,10000 |
| आउटपुट चरण | A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट प्रकार | रेडियल सॉकेट |
| आउटपुट चरण | सी = टीटीएल (डीसी 5 वी) |
| ई = एचटीएल (डीसी 8-30 वी) | |
| S = TTL (DC5V) (तार-बचत प्रकार) | |
| उपभोग वर्तमान | 100ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | TTL: 850kHz, HTL: 1MHz |
| उदय/ पतन समय | 1US से कम (केबल लंबाई: 2M) |
| शुरुआती टोक़ | 9.8 × 10-3n · एम से कम |
| इंटरटिया मोमेंट | 6.5 × 10-6 किग्रा · एम 2 से कम |
| शाफ्ट भार | रेडियल 20 एन; अक्षीय 10n |
| GND | एनकोडर से कनेक्ट न करें |
| पर्यावरणीय तापमान | ऑपरेटिंग: -40 ~+105 ℃; भंडारण: -25 ~+100 ℃ |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (नॉनकॉन्डेंसिंग) |
| स्लीव स्पीड | (शीर्ष प्रतिक्रिया आवृत्ति/पल्स) × 60 |
| शेल सामग्री | एल्यूमिनियम मिश्र धातु |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 70g |
| संरक्षण ग्रेड | IP50 |
