खोखली शाफ़्ट
48 मिमी
22.5 मिमी
8 मिमी
50-2500प्रति
वृद्धिशील एनकोडर
कोई नहीं
टीटीएल, एचटीएल, एनपीएन
हाँ
| मात्रा: | |
|---|---|

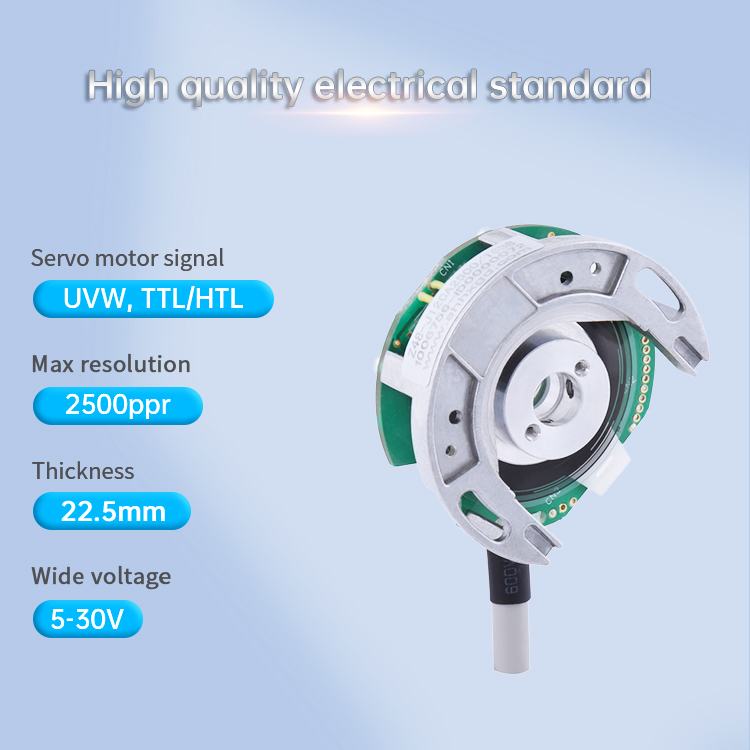

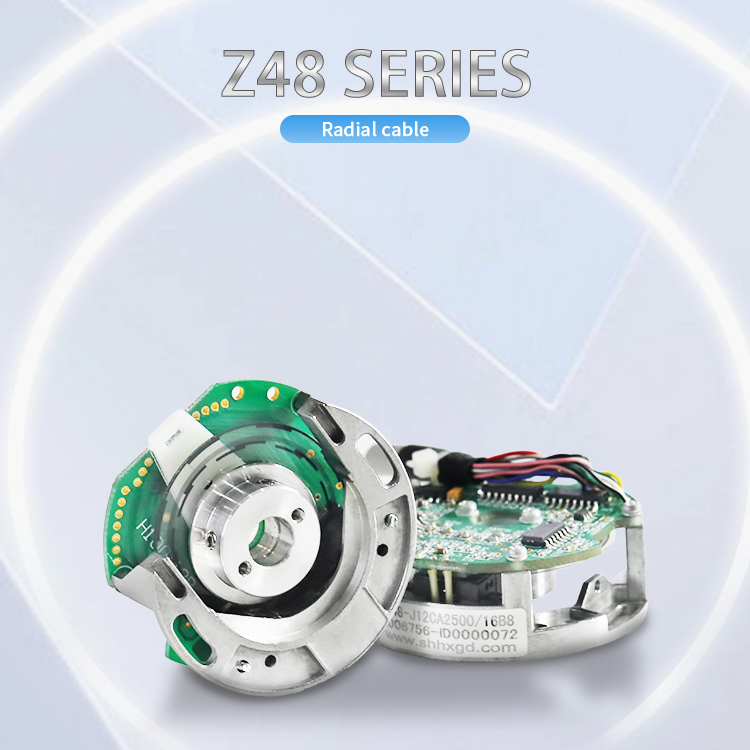

48 मिमी ऑफ-एक्सियल सैमल सर्वो मोटर एनकोडर Z48

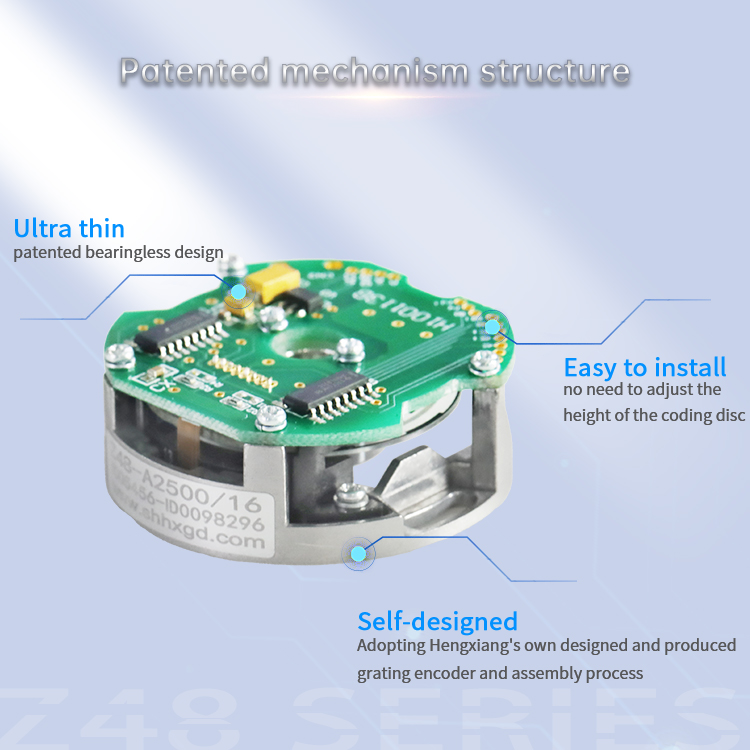

Z48 वृद्धिशील असर-कम ऑप्टिकल एनकोडर (शाफ्ट के माध्यम से) सर्वो मोटर्स और ऑटोमेशन सिस्टम के लिए एक कॉम्पैक्ट, लागत-प्रभावी समाधान प्रदान करता है। 48 मिमी बाहरी व्यास और न्यूनतम 23 मिमी मोटाई के साथ, यह 8 मिमी तक के शाफ्ट आकार को समायोजित करता है, जिसमें आसान स्थापना के लिए एक असर-कम डिजाइन है। गैर-संपर्क फोटोइलेक्ट्रिक तकनीक का उपयोग करते हुए, यह रिवर्स पोलरिटी और शॉर्ट-सर्किट सुरक्षा के साथ विश्वसनीय प्रदर्शन सुनिश्चित करता है, 5000 पीपीआर तक कई विद्युत इंटरफेस और संकल्पों का समर्थन करता है। अंतरिक्ष-विवश अनुप्रयोगों के लिए आदर्श, यह एक मानक 0.3 मीटर रेडियल केबल के साथ आता है और कोई सुरक्षा रेटिंग प्रदान करता है, जिससे यह कम लागत वाले सेटअप के लिए उपयुक्त है। 60 ग्राम का वजन, यह -20 ° C से +85 ° C में ° 5000 RPM पर संचालित होता है, जो विशिष्ट औद्योगिक वातावरण में स्थायित्व सुनिश्चित करता है। एनकोडर के थ्रू-शाफ्ट डिजाइन और सरल कनेक्टिविटी इसे रोबोटिक्स और स्वचालन नियंत्रण क्षेत्रों के लिए एक व्यावहारिक विकल्प बनाते हैं।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | असरकार एनकोडर |

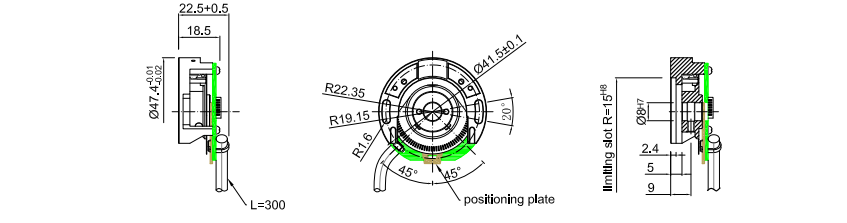

| बाह्य व्यास | 48 मिमी |
| मोटाई | 22.5 मिमी |
| स्थापना आयाम | R22.35 मिमी |
| खोखले शाफ्ट प्रकार | होल के माध्यम से |
| खोखला शाफ्ट व्यास | 8 मिमी |

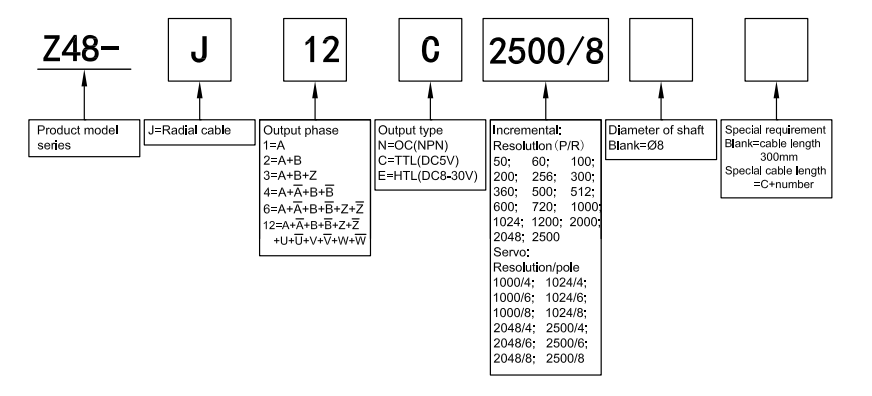

| संकल्प | 50; 60; 100; 200; 250; 256; 300; 360; 500; 512; 600; 720; 1000; |
| 1024; 1200; 2000; 2048; 2500; | |
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ； 1024/8 ； 2048/4 ； | |
| 2048/6; 2048/8 ； 2500/4 ； 2500/6 ； 2500/8; | |
| आउटपुट चरण | चरण A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | रेडियल केबल |
| आउटपुट मोड | एनपीएन/(खुला कलेक्टर आउटपुट) |
| लाइन ड्राइव (26LS31) टीटीएल | |
| लाइन ड्राइव (DC8-30V) HTL | |
| स्वीकार्य तरंग | ≤3%आरएमएस |
| भार वोल्टेज | ≤DC30V |
| इन्सुलेशन शक्ति | AC500V 60S |
| इन्सुलेशन प्रतिरोध | 10 मीटर |
| GND | एनकोडर से कनेक्ट न करें |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| पर्यावरणीय तापमान | ऑपरेटिंग: -20 ～+80 ° ； भंडारण: -25 ～+85 ° |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35-85%आरएच (नॉनकॉन्डेंसिंग) |
| सामग्री | एल्यूमिनियम मिश्र धातु |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 60 ग्राम (पैकेज के साथ) |
