ठोस शाफ्ट
66 मिमी
58 मिमी
10 मिमी
9-48000ppr
वृद्धिशील एनकोडर
आईपी65, आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
SKU: | |
---|---|
उपलब्धता स्थिति: | |
मात्रा: | |

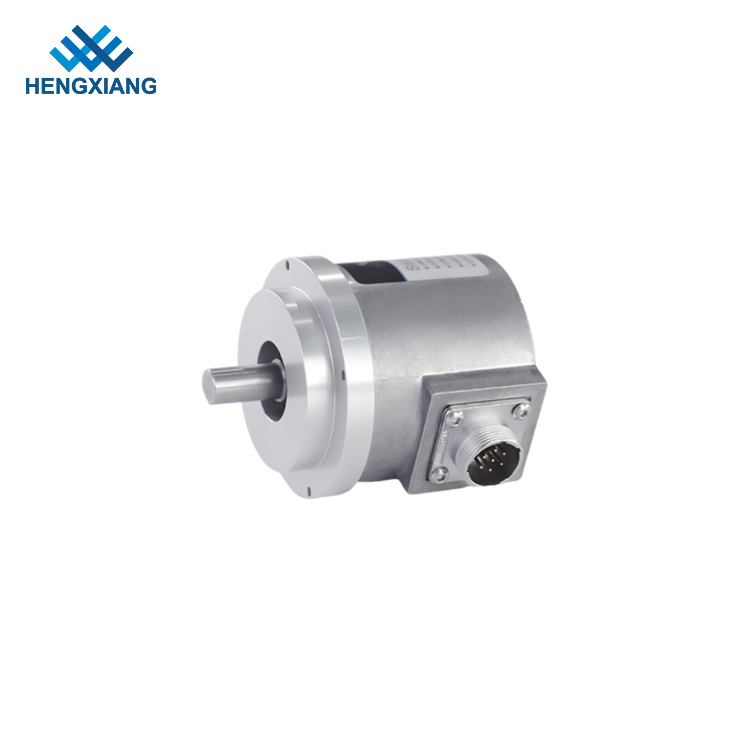

S66 टेक्सटाइल मशीन पार्ट्स एनकोडर उच्च गुणवत्ता वाले OIS66 एनकोडर
S66 वृद्धिशील ऑप्टिकल एनकोडर (ठोस शाफ्ट) में 61 मिमी के बाहरी व्यास और 8 मिमी/10 मिमी के शाफ्ट विकल्पों के साथ एक मजबूत डिजाइन है। यह गैर-संपर्क फोटोइलेक्ट्रिक सिद्धांतों को अपनाता है, 48000 पीपीआर, रिवर्स पोलरिटी और शॉर्ट-सर्किट सुरक्षा तक के प्रस्तावों की पेशकश करता है। चार बढ़ते फ्लैंग्स (ए/बी/सी/डी) और आईपी 65 संरक्षण के साथ, यह मोटर्स, लिफ्ट, टेक्सटाइल, पैकेजिंग और सीएनसी फील्ड्स को सूट करता है। रेडियल केबल (1M मानक) या M18/M28 सॉकेट चुनें। वेट अलग -अलग: 350 ग्राम (ए), 370 जी (बी/डी), 450 ग्राम (सी)। -6000 आरपीएम (IP50)/g4000 आरपीएम (IP65) में -20 डिग्री सेल्सियस से +90 डिग्री सेल्सियस पर संचालन, यह कठोर वातावरण में विश्वसनीयता सुनिश्चित करता है।
सामान | बुनियादी पैरामीटर |
ब्रांड | हेंगक्सिआंग |
एनकोडर प्रकार | वृद्धिशील एनकोडर |
बाह्य व्यास | 66 मिमी |
मोटाई | 58 मिमी |
स्थापना आयाम | व्यास 62 मिमी |
शाफ्ट लंबाई | 18 मिमी |
ठोस शाफ्ट व्यास | 10 मिमी (डी आकार) |
संकल्प | 9; 20; 30; 30; 50; 60; 100; 200; 240; 250; 256; 300; 360; 450; 500; 512; 600; 600; 720; 800; 900; 1000; 1024; 1200; 1250; 1250; 1440; 1500; 2000; 2048; 2500; 2880; 3000; 3600; 4000; 4096; 4500; 5000; 5760; 6000; 7200; 8192; 9000; 10000; 11520; 12000; 14400; 16384; 18000; 20000; 23040; |
आउटपुट चरण | चरण A+, B+, Z+, A- B- z- |
वोल्टेज आपूर्ति | DC5V; DC8 ~ 30V |
आउटलेट टाइप | रेडियल केबल |
रेडियल सॉकेट | |
आउटपुट मोड | कलेक्टर ओपन सर्किट आउटपुट |
वोल्टेज आउटपुट | |
पुश-पुल आउटपुट | |
टीटीएल (डीसी 5 वी) | |
HTL (DC8-30V) | |
संरक्षण ग्रेड | IP50; IP65 |
उपभोग वर्तमान | 100ma अधिकतम |
शीर्ष प्रतिक्रिया उन्माद | 300kHz |
स्वीकार्य तरंग | ≤3%आरएमएस |
भार वोल्टेज | ≤DC30V |
इन्सुलेशन शक्ति | AC500V 60S |
इन्सुलेशन प्रतिरोध | 10 मीटर |
GND | एनकोडर से कनेक्ट न करें |
अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
शुरुआती टोक़ | 5x 10-3 एनएम से कम |
इंटरटिया मोमेंट | 3x 10-6kg.m2 से कम |
शाफ्ट भार | रेडियल 30 एन; अक्षीय 20n |
टॉप रेव | 5000RPM; IP65−3000RPM |
असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
पर्यावरणीय तापमान | ऑपरेटिंग: -20 ~+80 ° ; भंडारण: -25 ~+85 ° |
वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35-85%आरएच (नॉनकॉन्डेंसिंग) |
वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, व्यक्तिगत रूप से तीन अक्ष के लिए 2 घंटे |
जुर्माना (सहन) | 490m/s2, 11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
शाफ्ट सामग्री | स्टेनलेस स्टील |
शेल सामग्री | अल्मीनियम मिश्र धातु |
केबल लंबाई | 1000 मिमी (परिरक्षण के साथ केबल) |
प्रमाणीकरण | सीटी |
पैकेट | कार्टन का डिब्बा |
शुद्ध वजन | लगभग 370g (पैकेज के साथ) |
Shanghai Hengxiang Optical Electronics Co., Ltd। एक उच्च-तकनीकी उद्यम है जो उच्च-सटीक ऑप्टिकल एनकोडर के निर्माण, अनुसंधान, उत्पादन और विपणन में विशेषज्ञता रखता है। हमारे पास एक परिपक्व स्वतंत्र अनुसंधान और विकास क्षमता है, जो नए विकास प्रौद्योगिकी उत्पादों की जरूरतों के आधार पर अनन्य मॉडल के उत्पादन को अनुकूलित करने में सक्षम बनाता है। हमने 2001 में स्थापित किया और 21 साल के अवसादन के बाद घरेलू और विदेशों में उत्पादों का निर्यात किया। हमारी कंपनी मुख्य रूप से एनकोडर, ऑप्टिकल लेंस, जर्मेनियम उत्पादों, आदि में लगी हुई है। उत्पाद की गुणवत्ता और उच्च परिशुद्धता और उच्च स्तर की गहरी प्रसंस्करण प्रौद्योगिकी का सख्त नियंत्रण लिफ्ट, मोटर, सीएनसी, कपड़ा, रोबोट, पवन ऊर्जा, चिकित्सा, विधानसभा लाइन उपकरण और अन्य स्वचालन प्रौद्योगिकी उद्योगों की सेवा करता है।
हम सटीक ऑप्टिकल एनकोडर के क्षेत्र में एक प्रसिद्ध ब्रांड होने पर ध्यान केंद्रित करते हैं और अंतरराष्ट्रीय परिशुद्धता एनकोडर में एक नेता होने का लक्ष्य रखते हैं।
'एक विज्ञान-तकनीकी जीवन के लिए संवेदन में सटीकता। ' 'हेंगक्सिआंग ' अखंडता, सटीकता और व्यावहारिकता, ग्राहक-उन्मुख, एकता और आपसी-समझदार 'के कॉर्पोरेट सिद्धांतों का पालन करेगा।
प्रश्न: आपके प्रमुख उत्पाद क्या हैं?
ए: हमारी कंपनी ने ऑप्टिकल लेंस और एनकोडर डिस्क से उत्पादों की स्थापना की, जो एनकोडर के लिए एक मजबूत सैद्धांतिक आधार प्रदान करते हैं, 20 साल के विकास के बाद, हमने अपने व्यवसाय को एनकोडर तक बढ़ाया, यही कारण है कि हमारी गुणवत्ता अत्यधिक आश्वस्त है और अन्य एनकोडर कारखाने की तुलना में सकारात्मक प्रतिक्रिया जीती है।
प्रश्न: क्या आप एक निर्माता या एजेंसी हैं?
A: हम 23 वर्षों के विनिर्माण अनुभव के लिए एक कारखाना हैं, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, हम शंघाई शहर, चीन में स्थित हैं।
प्रश्न: क्या मैं एक एनकोडर को अनुकूलित कर सकता हूं यदि आपके वर्तमान कैटलॉग से समान पैरामीटर नहीं हैं?
A: हाँ, हम अनुकूलित सेवाएं प्रदान कर सकते हैं, हमारे पास अपने स्वयं के लोगो या भाग संख्या को कस्टम करने के लिए लेजर प्रिंटिंग मशीन भी हैं;
यदि आप अन्य ब्रांडों के लिए एक समान उत्पाद प्राप्त करना चाहते हैं, तो आप एक सटीक मूल्य और मापदंडों की पुष्टि प्राप्त करने के लिए हमसे संपर्क कर सकते हैं, हम आपको काम के समय में एक घंटे के भीतर जवाब देंगे।
प्रश्न: आपका MOQ क्या है?
A: MOQ हमारे नियमित एनकोडर के लिए 1pcs है।
प्रश्न: लीड समय में कितना समय लगता है?
A: डिलीवरी नमूनों के लिए 1 सप्ताह के भीतर होती है, नियमित एनकोडर के लिए मास ऑर्डर के लिए लगभग 10 दिन।
S66-T2N300C2D |
S66-T2N2500C2D |
S66-T2N100C3D-001 |
S66-T2N100C3D-001 |
S66-T2N100C2D |
S66-T2C2500C2D |
