खोखली शाफ़्ट
35 मिमी
16.2 मिमी
6/8 मिमी
10000-524288प्रति
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, पुश पुल
नहीं
| मात्रा: | |
|---|---|

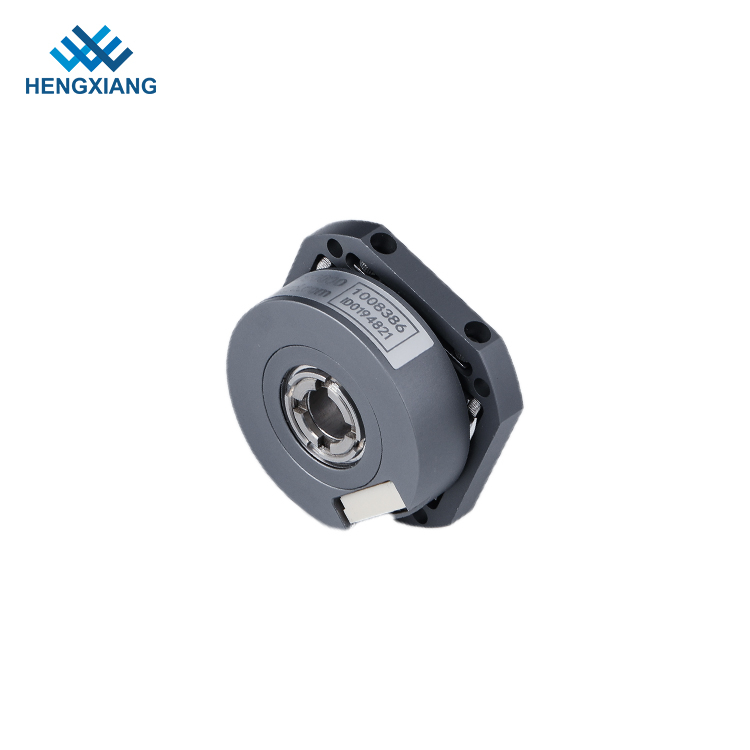

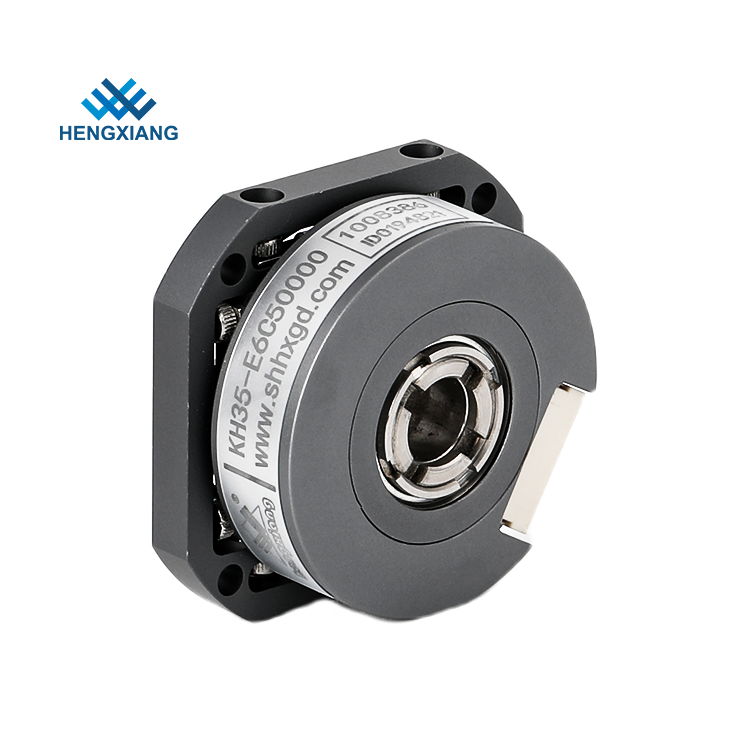

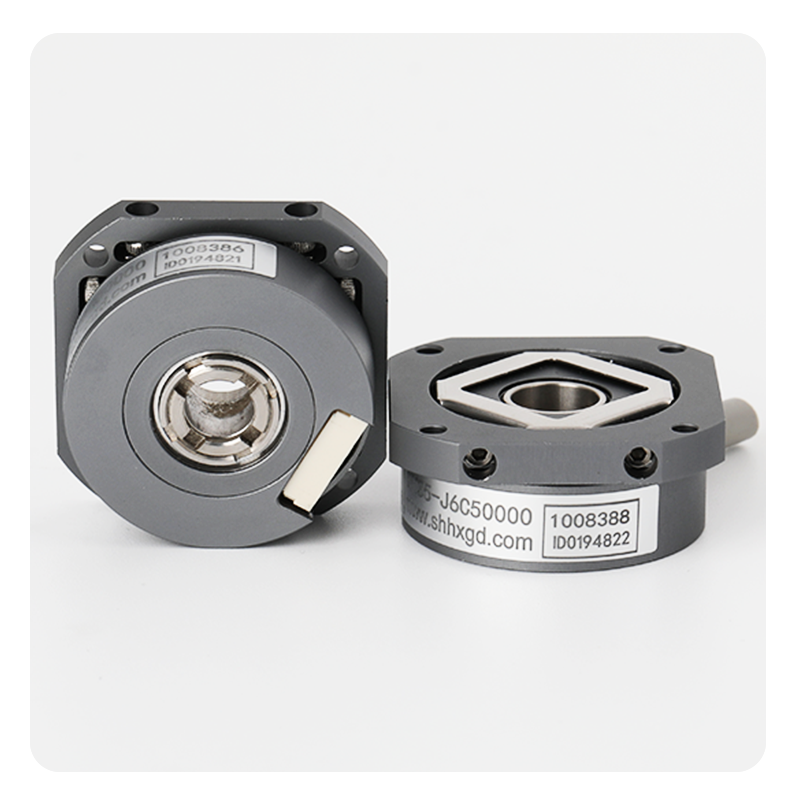

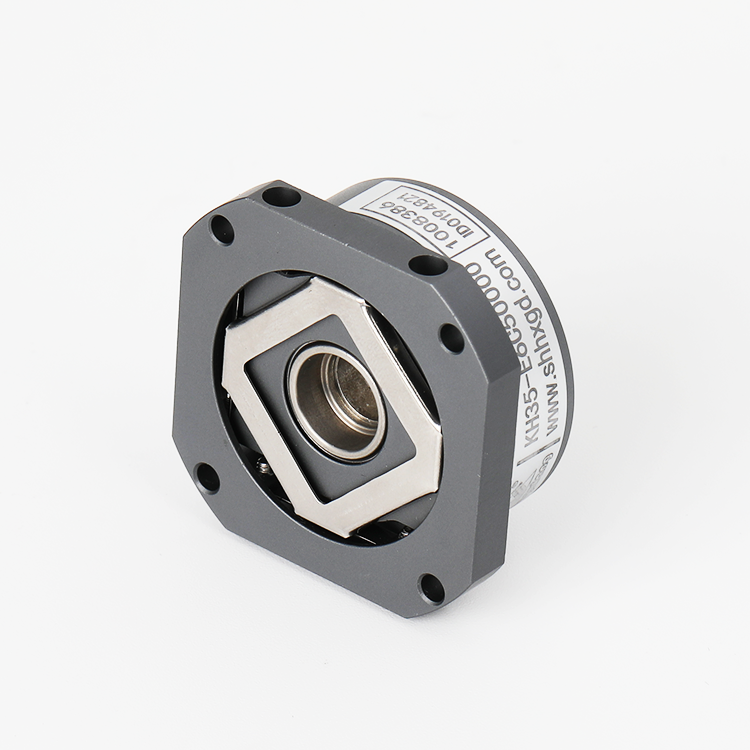

KH35 एक छोटा अल्ट्रा-थिन थ्रू-शाफ्ट इंक्रीमेंटल ऑप्टिकल एनकोडर है, जिसमें हेंगज़ियांग की विशेष संकेंद्रित शाफ्ट लॉकिंग संरचना और फ्लैंज माउंटिंग के लिए एम्बेडेड लचीली स्प्रिंग प्लेट शामिल है, जो आसान इंस्टॉलेशन और अंतरिक्ष-विवश औद्योगिक स्वचालन परिदृश्यों के लिए सही अनुकूलन को सक्षम बनाता है। Ø35 मिमी (माउंटिंग फ्लैंज Ø44.2 मिमी) और 16.2 मिमी की मोटाई के एनकोडर व्यास के साथ, यह Ø8 मिमी (Ø6 मिमी वैकल्पिक) तक खोखले शाफ्ट का समर्थन करता है और इसका वजन केवल 70 ग्राम है। गैर-संपर्क फोटोइलेक्ट्रिक सिद्धांत को अपनाते हुए, इसमें शॉर्ट-सर्किट सुरक्षा होती है और यह पुश-पुल, टीटीएल (DC5V±5%), और HTL (DC8-30V±5%) सहित कई इलेक्ट्रिकल इंटरफेस प्रदान करता है, जिसमें प्रति मोड़ 19 बिट्स तक अल्ट्रा-हाई रिज़ॉल्यूशन होता है। इसकी शीर्ष प्रतिक्रिया आवृत्ति 800KHz (HTL), 500KHz (TTL) और 100KHz (पुश-पुल) तक पहुंचती है, और ट्रांसमिशन दूरी 200m (HTL) तक है। -40~+85℃ (बार-बार केबल झुकना: -10℃) और IP50 सुरक्षा के साथ 35~85% आरएच गैर-संघनक वातावरण में स्थिर रूप से काम करते हुए, इसकी अधिकतम गति 6000rpm और अधिकतम कोणीय त्वरण 500,000 rad/s² है। सर्वो मोटर्स, रोबोट, सीएनसी और अन्य स्वचालन नियंत्रण क्षेत्रों के लिए उपयुक्त, यह 1 मीटर रेडियल केबल (100 मीटर तक विस्तार योग्य) या 8 पी रेडियल सॉकेट के साथ आता है, जिसमें हस्तक्षेप-विरोधी के लिए ट्विस्टेड-पेयर केबल का उपयोग किया जाता है।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | उट्रा-उच्च संकल्प वृद्धिशील ऑप्टिकल एनकोडर |

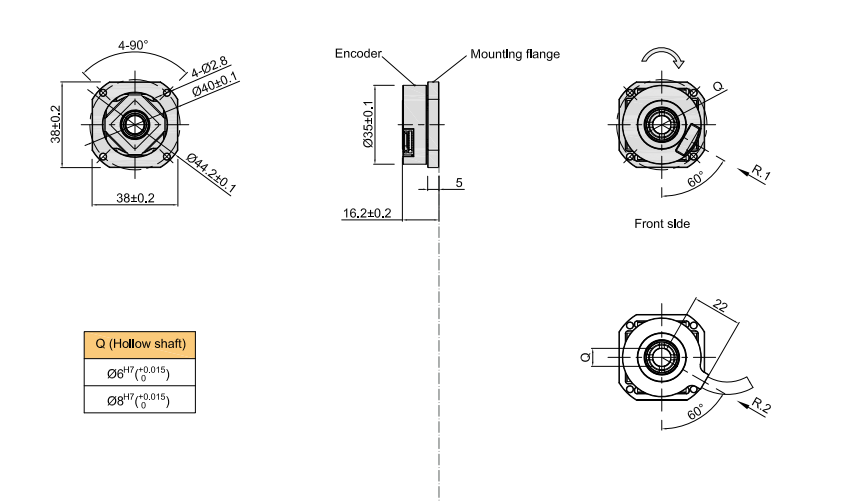

| बाह्य व्यास | 35 मिमी |
| मोटाई | 16.2 मिमी |
| बढ़ते निकला हुआ किनारा | 44.2 मिमी |
| खोखले शाफ्ट प्रकार | होल के माध्यम से |
| खोखला शाफ्ट व्यास | 6 मिमी; 8 मिमी |
| बिट (चरण) | 10000ppr से 19 बिट्स (524288ppr) के बीच |
| आउटलेट प्रकार | केबल कनेक्शन |
| बिजली का अंतर | पुश-पुल/ टीटीएल/ एचटीएल |
| संरक्षण ग्रेड | IP50 और IP65 |
| आउटपुट चरण | चरण A+, B+, Z+A- B- Z- |
| लघु परिपथ संरक्षण | √ |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -40 ~+85 ° |
| भंडारण तापमान: -40 ~+90 ° | |
| पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (गैर-कंडेनसिंग) |
| संरक्षण ग्रेड | IP50 |
| केबल लंबाई | 1m (केबल की लंबाई को उचित रूप से जोड़ा जा सकता है |
| आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है) | |
| उपभोग वर्तमान | 100ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | 800kHz |
| प्रचालन टोक़ | ≤0.5 NCM (20 ° C पर) |
| अनुज्ञेय आंदोलन स्थैतिक | ± 0.2 मिमी (रेडियल); ± 0.3 मिमी (अक्षीय) |
| अनुमेय आंदोलन गतिशील | ± 0.05 मिमी (रेडियल);+0.1 मिमी (अक्षीय) |
| अधिकतम। | ≤500,000 रेड/एस |
| प्रचालन गति | 5000RPM |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, व्यक्तिगत रूप से तीन अक्ष के लिए 2 घंटे |
| जुर्माना (सहन) | 490m/s2, 11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| शेल सामग्री | एल्यूमीनियम मिश्र धातु |
| GND | एनकोडर से कनेक्ट न करें |
| केबल लंबाई | 1000 मिमी (परिरक्षण के साथ केबल) |
| वज़न | 70 ग्राम |
| प्रमाणीकरण | सीटी |
