मोटर पर छोटे एनकोडर का आवेदन मामला

ग्राहक आवश्यकताएँ

एक ग्राहक को एकीकृत स्थापना और सिग्नल डिबगिंग प्राप्त करने के लिए मोटर की पूंछ पर एक छोटा एनकोडर स्थापित करने की आवश्यकता होती है। इसकी मुख्य आवश्यकताएं इस प्रकार हैं:

एल गति: अधिकतम विद्युत गति 30000RPM, अधिकतम यांत्रिक गति 90000RPM;

एल ऑपरेटिंग तापमान: -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस;

एल सिग्नल: निरपेक्ष मूल्य बिस-सी बाइनरी 12 बिट;

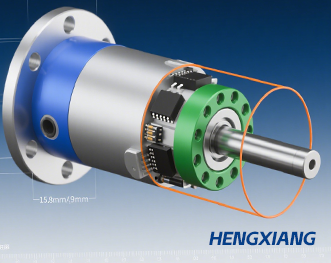

एल आकार: बाहरी व्यास 15.8 मिमी, शेल लंबाई 9 मिमी, कॉम्पैक्ट स्थान के लिए उपयुक्त।

एनकोडर चयन

लक्षित स्क्रीनिंग के बाद, एक मिलान एनकोडर को निम्न विशेषताओं के साथ चुना गया था:

① हाई-स्पीड स्टेबिलिटी: सिग्नल लॉस के बिना 90000RPM मैकेनिकल स्पीड और 30000RPM विद्युत गति का सामना कर सकते हैं;

② व्यापक तापमान अनुकूलनशीलता: विशेष सामग्री और संरचनात्मक डिजाइन के माध्यम से -40 ° C से +125 ° C पर स्थिर संचालन;

③ उच्च-सटीक सिग्नल: स्थिति नियंत्रण आवश्यकताओं को पूरा करने के लिए 12bit BISS-C एन्कोडिंग तकनीक;

④ आकार अनुकूलन: 15.8 मिमी × 9 मिमी की कॉम्पैक्ट संरचना, मोटर की पूंछ पर जगह को पूरी तरह से फिट करना।

स्थापना और डिबगिंग

n एकीकृत स्थापना : एनकोडर कंपनी ने एनकोडर और मोटर शाफ्ट के सटीक केंद्र को सुनिश्चित करने के लिए ब्रैकेट और कनेक्टर्स को अनुकूलित किया, कड़ाई से अक्षीय विचलन को नियंत्रित करना और स्थापना दृढ़ता सुनिश्चित करना।

एन सिग्नल डिबगिंग : टेस्ट सिग्नल वेवफॉर्म और प्रोफेशनल इक्विपमेंट के साथ चरण, 30000RPM पूर्ण गति पर स्थिरता को सत्यापित करें, नियंत्रण प्रणाली को सटीक रूप से प्राप्त और पार्स सिग्नल सुनिश्चित करने के लिए लाभ और फ़िल्टरिंग मापदंडों को समायोजित करें।

अनुप्रयोग प्रभाव

1) सटीक नियंत्रण: स्थिति और गति की जानकारी की वास्तविक समय की प्रतिक्रिया, मोटर स्टार्ट-अप, गति परिवर्तन और स्थिर-राज्य संचालन की नियंत्रण सटीकता में सुधार;

2) पर्यावरणीय सहिष्णुता: चरम तापमान के तहत निरंतर और स्थिर संचालन, जटिल कामकाजी परिस्थितियों के अनुकूल;

3) अंतरिक्ष अनुकूलन: एकीकृत डिजाइन अंतरिक्ष को बचाता है, उपकरण जटिलता को कम करता है, और ग्राहकों के उत्पादों को छोटा करने में मदद करता है।

4) यह समाधान पूरी तरह से ग्राहकों की जरूरतों को पूरा करता है, उपकरणों के स्थिर संचालन के लिए गारंटी प्रदान करता है, और उत्पाद प्रतिस्पर्धा को बढ़ाता है।
