खोखली शाफ़्ट
60 मिमी
40 मिमी
6/8/10/12/14/15मिमी
100-5000प्रति
वृद्धिशील एनकोडर
आईपी65
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

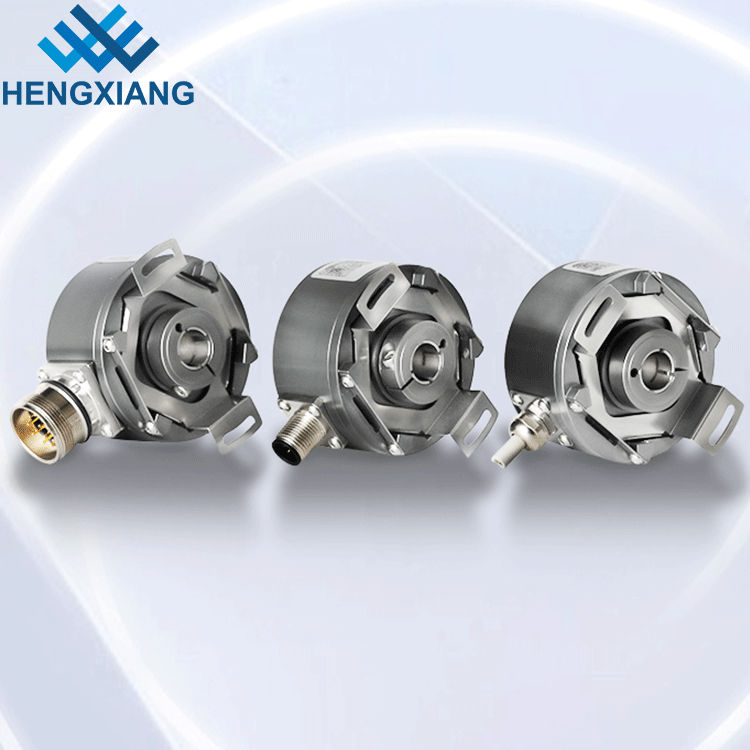

K60 CLASP CLAMPING BRAGGED SAFTY ROTARY HOLLOW SHAFT 6-15MM HOLE IP65 K60
K60 वृद्धिशील ऑप्टिकल एनकोडर एक बीहड़ संरचना के साथ एक थ्रू-शाफ्ट डिजाइन की सुविधा देता है, जो उच्च तीव्रता वाले यांत्रिक आंदोलन क्षेत्रों के लिए आदर्श है। 60 मिमी के बाहरी व्यास के साथ, 40 मिमी की मोटाई, और शाफ्ट व्यास 15 मिमी तक, यह विश्वसनीय प्रदर्शन के लिए गैर-संपर्क फोटोइलेक्ट्रिक सिद्धांतों का उपयोग करता है। रिवर्स पोलरिटी और शॉर्ट-सर्किट प्रोटेक्शन से लैस, यह कई इलेक्ट्रिकल इंटरफेस और 65536 पीपीआर तक का उच्च रिज़ॉल्यूशन प्रदान करता है। कपड़ा, पैकेजिंग, मोटर्स, लिफ्ट, सीएनसी और अन्य स्वचालन नियंत्रण क्षेत्रों के लिए उपयुक्त, यह सटीक स्थिति सुनिश्चित करता है। रेडियल सॉकेट (M12 8-PIN/M23 12-PIN) और रेडियल केबल (मानक 1M) लचीले कनेक्शन प्रदान करते हैं, जबकि IP65 सुरक्षा इसे टिकाऊ बनाती है। लगभग 350 ग्राम वजन, यह -40 ° C से +90 ° C तक संचालित होता है, जो कठोर औद्योगिक वातावरण के लिए एकदम सही है।
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |

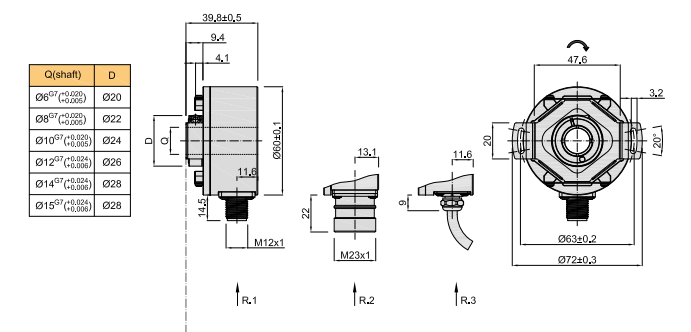

| बाह्य व्यास | 60 मिमी |
| मोटाई | 40 मिमी |
| स्थापना आयाम | 63 मिमी |
| खोखले शाफ्ट प्रकार | होल के माध्यम से |
| खोखला शाफ्ट व्यास | 6 मिमी, 8 मिमी, 10 मिमी, 12 मिमी; 14 मिमी; 15 मिमी |
| संकल्प | 9; 20; 50; 60; 66; 100; 200; 200; 250; 300; 360; 400; 450; 500; 512; 600; |
| 720; 750; 800; 900; 1000; 1024; 1200; 1200; 1440; 1500; 1800; 2000; | |
| 2048; 2400; 2500; 3000; 3600; 4000; 4000; 4096; 4800; 5000; 8000; | |
| 8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000; 65536 | |
| आउटपुट चरण | चरण ए, बी, जेड ए- बी- जेड- |
| रिवर्स पोलरिटी प्रोटेक्शन | √ |
| लघु परिपथ संरक्षण | √ |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | साइड से केबल |
| पीछे से केबल | |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| TTL (DC5V, 26LS31) | |
| TTL (DC5V, 26C31) | |
| HTL (DC8-30V) | |
| पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -40 ~+90 ° |
| भंडारण तापमान: -40 ~+95 ° | |
| पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (गैर-कंडेनसिंग) |
| शंख | एल्यूमिनियम मिश्र धातु |
| उपभोग वर्तमान | 120ma अधिकतम |
| शाफ्ट भार | रेडियल: 40n; अक्षीय: 20 एन |
| टॉप रेव | ≤5000RPM |
| इन्सुलेशन शक्ति | AC500V 60S |
| इन्सुलेशन प्रतिरोध | 10 मीटर |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शीर्ष पुनरुत्थान आवृत्ति | 300kHz अधिकतम |
| शेल सामग्री | एल्यूमिनियम मिश्र धातु |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
| GND | एनकोडर से कनेक्ट न करें |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, X/y/z दिशा के लिए 2 घंटे व्यक्तिगत रूप से |
| झटका (सहन) | 490 मीटर/s2,11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| संरक्षण ग्रेड | IP65 |
| केबल लंबाई | 1000 मिमी |
| शुरुआती टोक़ | 9.8x10-3 एनएम से कम |
| इंटरटिया मोमेंट | 6.5x 10-6kg.m2 से कम |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 350 ग्राम (पैकेज के साथ) |
| प्रमाणीकरण | सीटी |
