एक पाप कॉस एनकोडर का इंटरफ़ेस क्या है
एक Sincos (Sine-cosine) एनकोडर उच्च-रिज़ॉल्यूशन स्थिति डेटा देने के लिए एक एनालॉग इंटरफ़ेस का उपयोग करता है, जो डिजिटल एनकोडर (जैसे, HTL या TTL) से काफी भिन्न होता है। नीचे इसके इंटरफ़ेस घटकों का एक विस्तृत ब्रेकडाउन है और वे कैसे काम करते हैं।
एक Sincos एनकोडर 90 ° चरण शिफ्ट के साथ दो एनालॉग तरंगों को उत्पन्न करता है:
पाप (साइन): प्राथमिक स्थिति संकेत।
Cos (cosine): द्विघात-शिफ्ट संदर्भ।

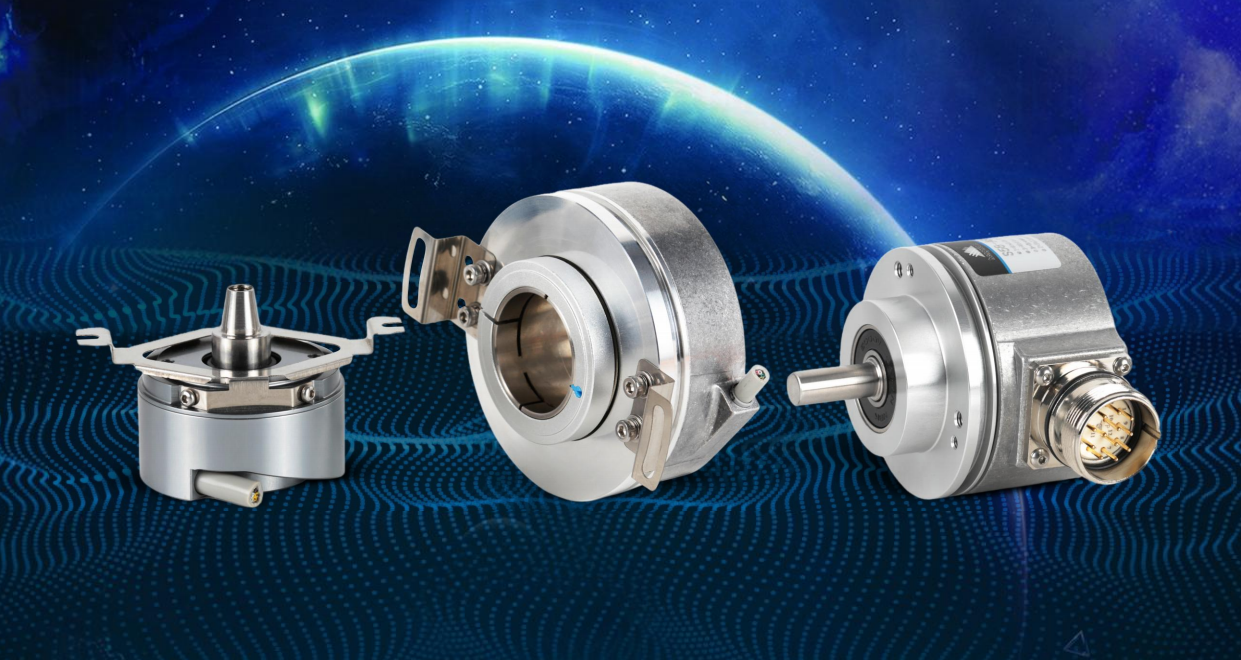

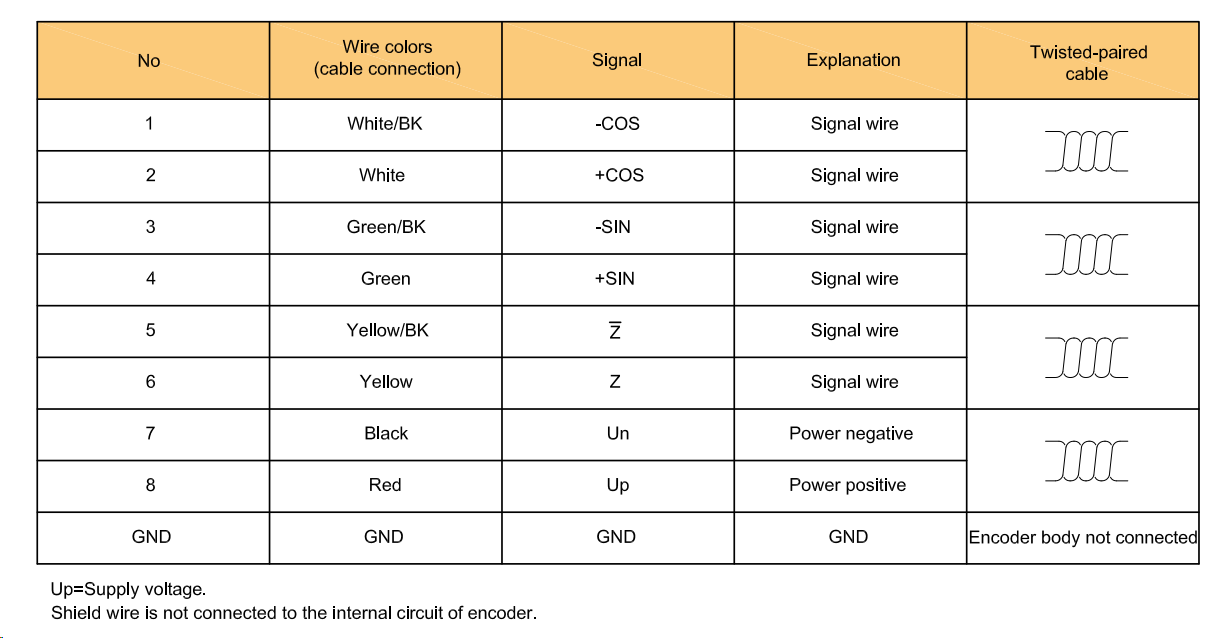

ये संकेत आमतौर पर दो प्रारूपों में दिए जाते हैं:
Sin+: 0.5V से 4.5V साइन वेव (1V पीक-टू-पीक)।
COS+: 0.5V से 4.5V कोसाइन वेव।
संदर्भ ग्राउंड (GND): कॉमन रिटर्न पाथ।
Sin+ / sin-: पूरक साइन सिग्नल।
COS+ / COS-: पूरक कोसाइन सिग्नल।
शील्ड: शोर संरक्षण।
क्यों अंतर?
औद्योगिक वातावरण में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को अस्वीकार करता है।
लंबे समय तक केबल रन (50 मीटर तक) का समर्थन करता है।
अधिकांश Sincos एन्कोडर्स में सिस्टम सिंक्रनाइज़ेशन के लिए सहायक आउटपुट शामिल हैं:
संदर्भ चिह्न (z/z-): एक एकल पल्स प्रति क्रांति (निरपेक्ष स्थिति रीसेट)।
R+ / R-: संरेखण के लिए वैकल्पिक सूचकांक संकेत।
बिजली की आपूर्ति: आमतौर पर बीहड़ मॉडल के लिए 5V डीसी (%10%) या 8-30V डीसी।
Sincos एन्कोडर्स को डिजिटल स्थिति डेटा में एनालॉग सिग्नल को परिवर्तित करने के लिए प्रक्षेप इलेक्ट्रॉनिक्स की आवश्यकता होती है:
सर्वो ड्राइव: अंतर्निहित सिनस इंटरपोलेटर्स (जैसे, 16-बिट से 24-बिट रिज़ॉल्यूशन)।
बाहरी प्रक्षेप मॉड्यूल: पीएलसी या गति नियंत्रकों के साथ उपयोग किया जाता है।
RDC (रिज़ॉल्वर-टू-डिजिटल कन्वर्टर्स): विरासत प्रणालियों के लिए।
कॉन्फ़िगर करने के लिए मुख्य पैरामीटर:
सिग्नल आयाम (1VPP मानक)।
प्रक्षेप कारक (जैसे, 20-बिट+ रिज़ॉल्यूशन के लिए 4096X)।
फ़िल्टरिंग (शोर को कम करने के लिए)।
हमारे एनकोडर समर्थन:
✔ 1VPP एकल-समाप्त या विभेदक आउटपुट।
✔ IP65 कठोर वातावरण के लिए सुरक्षा।
Oem एकीकरण के लिए ✔ कस्टम पिनआउट और कनेक्टर।
अपने सिस्टम के अनुरूप एक Sincos एनकोडर की आवश्यकता है?
तकनीकी सहायता के लिए SHHXGD से संपर्क करें !
