खोखली शाफ़्ट
22 मिमी
16.9 मिमी
6 मिमी
36-16384पीपीआर
चुंबकीय एनकोडर
आईपी67
टीटीएल, एचटीएल
नहीं
| SKU: | |
|---|---|
| उपलब्धता स्थिति: | |
| मात्रा: | |
WSN22: परिशुद्धता स्वचालन के लिए कॉम्पैक्ट और विश्वसनीय चुंबकीय वृद्धिशील एनकोडर
औद्योगिक स्वचालन में, जहां स्थान और विश्वसनीयता सबसे अधिक मायने रखती है, HENGXIANG का WSN22 बियरिंगलेस इंक्रीमेंटल ब्लाइंड एनकोडर एक असाधारण समाधान है। यह सूक्ष्म-लघु थ्रू-शाफ्ट एनकोडर कॉम्पैक्टनेस को मजबूत प्रदर्शन के साथ जोड़ता है, जो छोटे उपकरणों और अंतरिक्ष-बाधित परिदृश्यों के लिए आदर्श है।

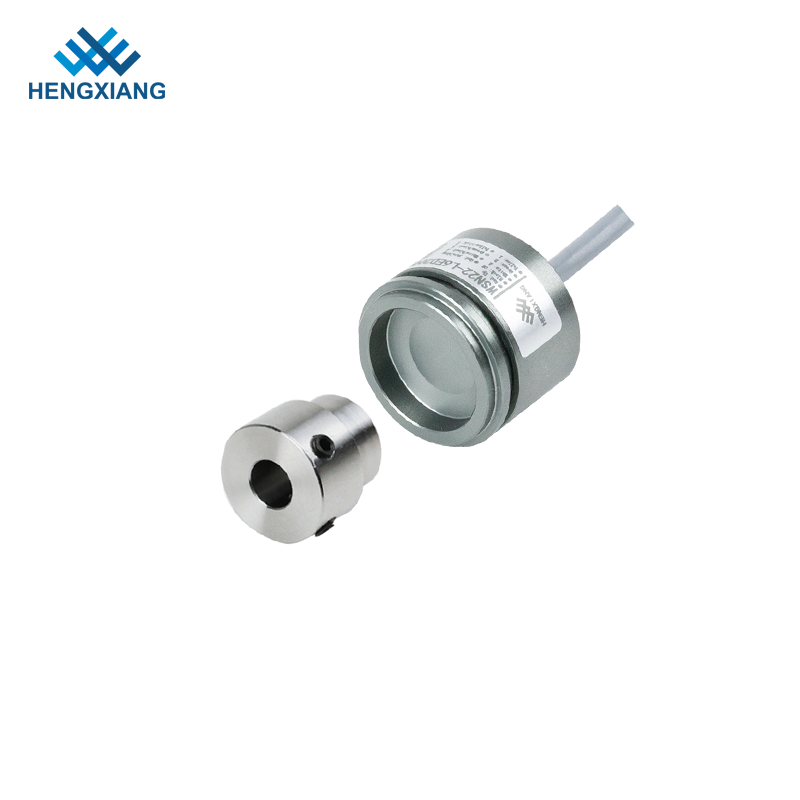

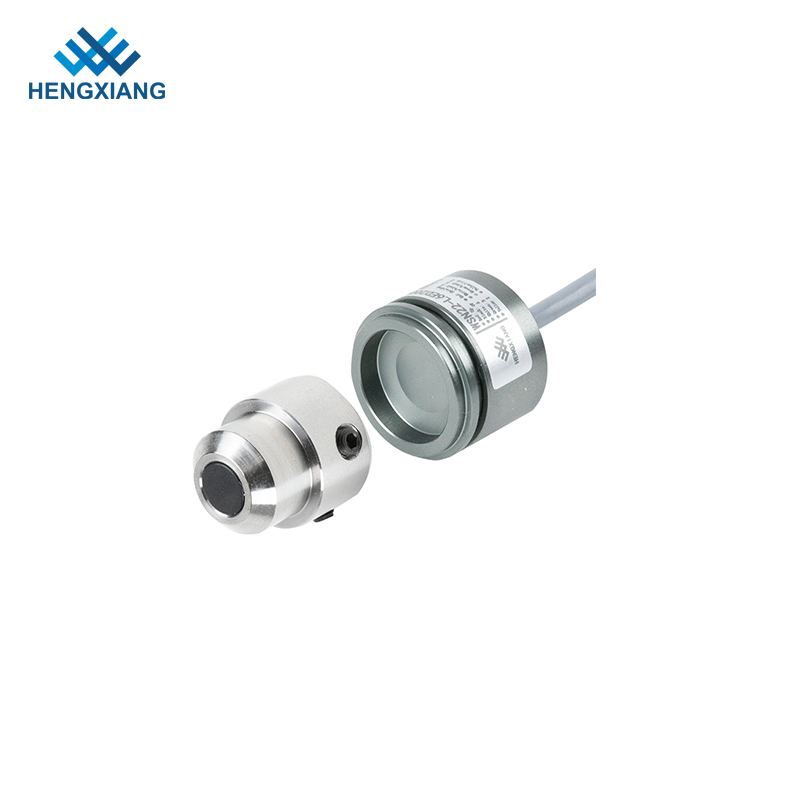

22 मिमी बाहरी व्यास और 6 मिमी अधिकतम शाफ्ट व्यास के साथ, WSN22 माइक्रो मोटर्स और कॉम्पैक्ट टेक्सटाइल मशीनरी जैसे तंग सेटअप में सहजता से फिट बैठता है। इसका सेट-स्क्रू-सुरक्षित चुंबक धारक और शाफ्ट आसान स्थापना और कंपन प्रतिरोध सुनिश्चित करता है।
संपर्क रहित चुंबकीय प्रेरण को अपनाने से, यह यांत्रिक घर्षण से बचाता है, स्थायित्व को बढ़ाता है और रखरखाव को कम करता है। IP67 सुरक्षा इसे कठोर औद्योगिक वातावरण के अनुकूल, धूल और अस्थायी पानी के विसर्जन से बचाती है।
16384 पीपीआर अधिकतम रिज़ॉल्यूशन प्रदान करते हुए, यह सटीक स्थिति/गति का पता लगाने में सक्षम बनाता है। यह हस्तक्षेप-विरोधी के लिए विभेदक आउटपुट प्रदान करता है, टीटीएल (5वी) और एचटीएल (7-30वी) इंटरफेस का समर्थन करता है, और रिवर्स पोलरिटी और 30-सेकंड शॉर्ट-सर्किट सुरक्षा की सुविधा देता है।

500KHz शीर्ष प्रतिक्रिया आवृत्ति के साथ 7-30V DC पर काम करते हुए, यह -40°C से 70°C में स्थिर रूप से प्रदर्शन करता है। 30 ग्राम एनकोडर 1 मीटर ट्विस्टेड-पेयर केबल (100 मीटर तक विस्तार योग्य) के साथ आता है। विवरण के लिए, HENGXIANG से fang@shhxgd.com या +86-21-54613487 पर संपर्क करें।

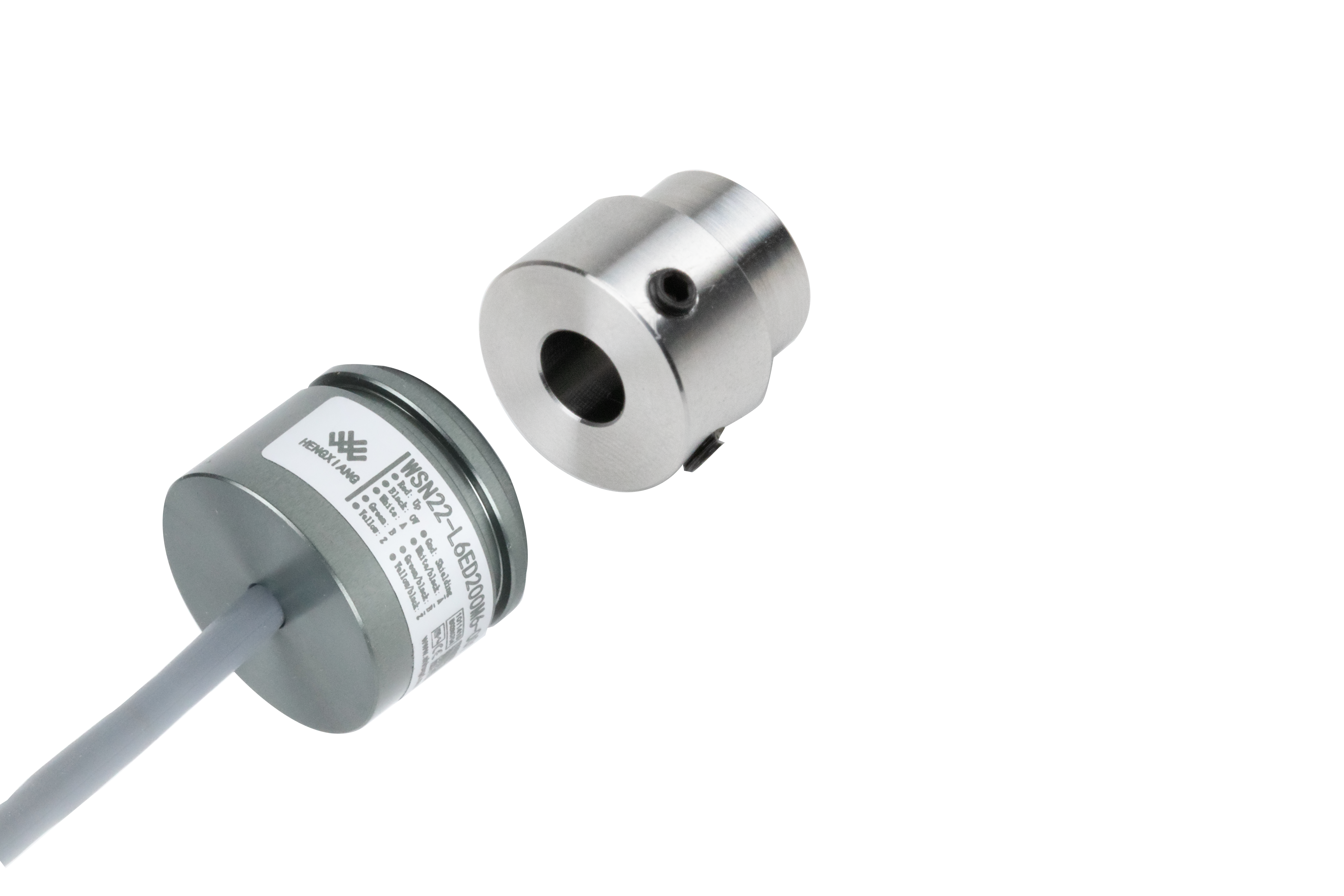

पहली नज़र में, WSN22 का छोटा आकार सामने आता है - केवल 22 मिमी के बाहरी व्यास और 6 मिमी तक के शाफ्ट व्यास को समायोजित करने का दावा करता है। यह अल्ट्रा-कॉम्पैक्ट फॉर्म फैक्टर इसे तंग इंस्टॉलेशन में सहजता से फिट होने की अनुमति देता है जहां बड़े एनकोडर अव्यावहारिक होंगे, जैसे कि माइक्रो मोटर्स, छोटे उपकरण और कॉम्पैक्ट टेक्सटाइल या प्रिंटिंग मशीनरी। अपने छोटे आकार के बावजूद, एनकोडर संरचनात्मक अखंडता से समझौता नहीं करता है; इसके चुंबक धारक और शाफ्ट को एक सेट स्क्रू से सुरक्षित किया गया है, जो आसान स्थापना और एक विश्वसनीय कनेक्शन सुनिश्चित करता है जो परिचालन कंपन का सामना करता है
Q1: इस एनकोडर के मुख्य पैरामीटर क्या हैं?
उत्तर: हम प्रत्येक मॉडल के लिए एक विस्तृत विनिर्देश शीट प्रदान कर सकते हैं। कृपया हमारी ऑनलाइन ग्राहक सेवा से संपर्क करें।
Q2: एनकोडर द्वारा समर्थित माउंटिंग विधियां क्या हैं?
उत्तर: कृपया हमारी ऑनलाइन ग्राहक सेवा से संपर्क करें। हमारी इंजीनियरिंग टीम आपको विशिष्ट व्यावसायिक अनुकूलन प्रदान करेगी ।
सेवाएँ
Q3: मेरा उपकरण XX है-क्या इस एनकोडर को सीधे अनुकूलित किया जा सकता है? यदि अनिश्चित है, तो संगतता की पुष्टि करने के लिए मुझे कौन से उपकरण पैरामीटर प्रदान करने होंगे?
उत्तर: आम तौर पर, आपको माउंटिंग शाफ्ट व्यास, माउंटिंग दूरी, विद्युत इंटरफ़ेस और पल्स प्रदान करने की आवश्यकता होती है। हमारी ऑनलाइन ग्राहक सेवा आपके लिए उपयुक्त मॉडल से मेल खाएगी।
Q4: एनकोडर का सुरक्षा वर्ग क्या है?
उत्तर: वर्तमान में हम सुरक्षा वर्ग IP40/IP50/IP65/IP67 के साथ एन्कोडर प्रदान करते हैं। अलग-अलग कार्य वातावरण के लिए अलग-अलग सुरक्षा वर्ग उपयुक्त हैं। कृपया अपने वास्तविक उपयोग परिदृश्य के आधार पर उपयुक्त एनकोडर का चयन करें।
Q5: क्या उत्पाद के विभिन्न मॉडल उपलब्ध हैं?
उत्तर: हां, हमारे पास आपके चुनने के लिए 200 से अधिक मॉडल हैं।
Q6: एनकोडर की ऑपरेटिंग तापमान रेंज क्या है?
उत्तर: नियमित एनकोडर का ऑपरेटिंग तापमान रेंज -20°C से 90°C होता है। हम न्यूनतम तापमान -40°C और अधिकतम तापमान 115°C के साथ उच्च और निम्न तापमान प्रतिरोधी एनकोडर भी प्रदान करते हैं। संबंधित मॉडल प्राप्त करने के लिए कृपया ग्राहक सेवा से संपर्क करें।
Q7: इस एनकोडर की अधिकतम सिग्नल ट्रांसमिशन दूरी क्या है?
उत्तर: सिग्नल ट्रांसमिशन दूरी सर्किट आउटपुट विधि पर निर्भर करती है, और अधिकतम दूरी 100 मीटर तक पहुंच सकती है।
Q8: इस एनकोडर के लिए न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?
उत्तर: MOQ: 1 टुकड़ा।
Q9: विभिन्न ऑर्डर मात्राओं के अनुरूप इकाई मूल्य क्या है? उदाहरण के लिए, 10-50 इकाइयों, 51-100 इकाइयों और 100 से अधिक इकाइयों के लिए कोटेशन क्या हैं? क्या आप एक स्तरीय मूल्य सूची प्रदान कर सकते हैं?
उत्तर: इकाई मूल्य मात्रा सीमा के अनुसार भिन्न होता है - आप जितनी अधिक इकाइयों का ऑर्डर देंगे, कीमत उतनी ही अधिक अनुकूल होगी।
