खोखली शाफ़्ट
100 मिमी
38 मिमी
30/35/38/40/42/45 मिमी
512-100000प्रति
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

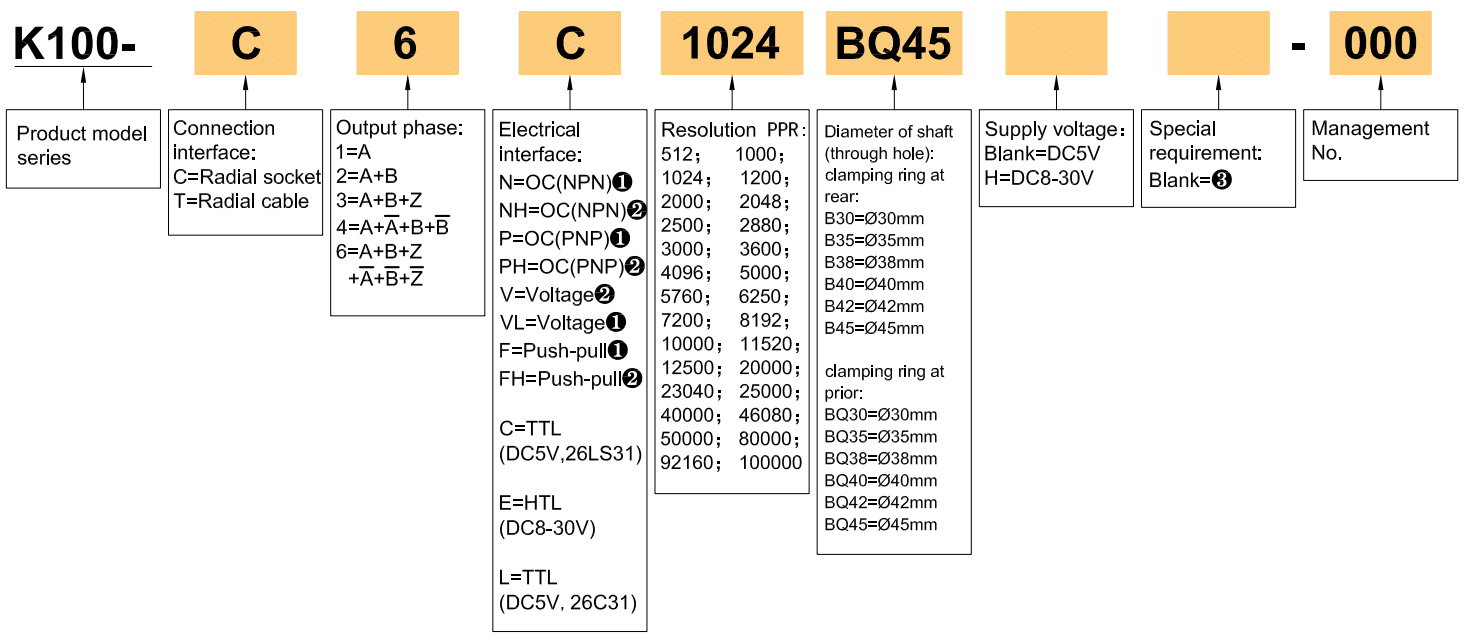

K100
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |
| बाह्य व्यास | 100 मिमी |
| मोटाई | 38 मिमी |

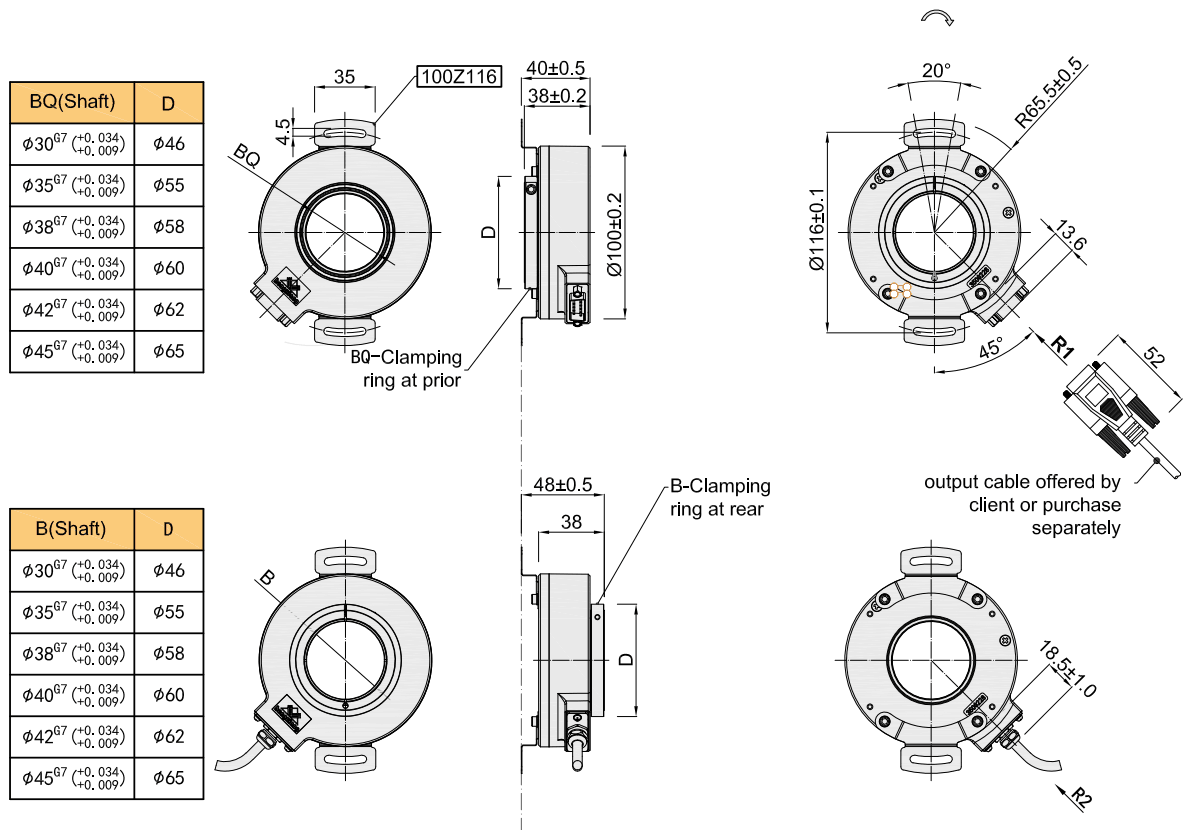

| स्थापना आयाम | R58 मिमी; R65.5 मिमी; R95 मिमी |
| खोखले शाफ्ट प्रकार | होल के माध्यम से (पूर्व में रिंग रिंग और रियर पर क्लैम्पिंग रिंग) |
| रिवर्स पोलरिटी प्रोटेक्शन | √ |
| शॉर्ट-सर्किट संरक्षण | √ |
| खोखला शाफ्ट व्यास | 30 मिमी, 35 मिमी, 38 मिमी; 40 मिमी; 42 मिमी ； 45 मिमी ； |
| संकल्प | 100; 360; 512; 1000; 1024; 1200; 2000; 2000; 2048; 2500; 2880; 3000; 3600; 4096; 5000; 5760; 7200; 8192; 10000; 11520; 12000; 20000; 24000; 40000; 46080; 48000; 50000; 80000; 80000; 92160; 100000; 100000; |
| 2048/6; 2048/8; 2048/10; 2500/6; 2500/8; 2500/10; 2500/16; 4096/6; 4096/8; 4096/10; 4096/16; 5000/6; 5000/8; 5000/10; | |
| 8192/6; 8192/8;/8192/10; 8192/16; 10000/6; 10000/8; 10000/10; 10000/16; | |
| आउटपुट चरण | चरण A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | रेडियल केबल; रेडियल सॉकेट |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| लाइन ड्राइव (26LS31/26C31) TTL | |
| लाइन ड्राइव (DC8-30V) HTL | |
| उपभोग वर्तमान | 120ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | 300kHz |
| स्वीकार्य तरंग | ≤3%आरएमएस |
| भार वोल्टेज | ≤DC30V |
| GND | एनकोडर से कनेक्ट न करें |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शुरुआती टोक़ | 98 x 10-3 एनएम से कम |
| इंटरटिया मोमेंट | 120x 10-6kg.m2 से कम |
| शाफ्ट भार | रेडियल 90N; अक्षीय 60n |
| टॉप रेव | ≤3000RPM |
| पर्यावरणीय तापमान | ऑपरेटिंग: -20 ～+85 ° ； भंडारण: -25 °+90 ° |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35-85%आरएच (नॉनकॉन्डेंसिंग) |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, व्यक्तिगत रूप से तीन अक्ष के लिए 2 घंटे |
| जुर्माना (सहन) | 1960m/s2, 11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| शेल सामग्री | एल्यूमिनियम मिश्र धातु |
| केबल लंबाई | 1000 मिमी (परिरक्षण के साथ केबल) |
| संरक्षण ग्रेड | IP50 |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 670g (पैकेज के साथ) |
Shanghai Hengxiang Optical Electronics Co., Ltd। एक उच्च-तकनीकी उद्यम है जो उच्च-सटीक ऑप्टिकल एनकोडर के निर्माण, अनुसंधान, उत्पादन और विपणन में विशेषज्ञता रखता है। हमारे पास एक परिपक्व स्वतंत्र अनुसंधान और विकास क्षमता है, जो नए विकास प्रौद्योगिकी उत्पादों की जरूरतों के आधार पर अनन्य मॉडल के उत्पादन को अनुकूलित करने में सक्षम बनाता है। हमने 2001 में स्थापित किया और 21 साल के अवसादन के बाद घरेलू और विदेशों में उत्पादों का निर्यात किया। हमारी कंपनी मुख्य रूप से एनकोडर, ऑप्टिकल लेंस, जर्मेनियम उत्पादों, आदि में लगी हुई है। उत्पाद की गुणवत्ता और उच्च परिशुद्धता और उच्च स्तर की गहरी प्रसंस्करण प्रौद्योगिकी का सख्त नियंत्रण लिफ्ट, मोटर, सीएनसी, कपड़ा, रोबोट, पवन ऊर्जा, चिकित्सा, विधानसभा लाइन उपकरण और अन्य स्वचालन प्रौद्योगिकी उद्योगों की सेवा करता है।
हम सटीक ऑप्टिकल एनकोडर के क्षेत्र में एक प्रसिद्ध ब्रांड होने पर ध्यान केंद्रित करते हैं और अंतरराष्ट्रीय परिशुद्धता एनकोडर में एक नेता होने का लक्ष्य रखते हैं।
'एक विज्ञान-तकनीकी जीवन के लिए संवेदन में सटीकता। ' 'हेंगक्सिआंग ' अखंडता, सटीकता और व्यावहारिकता, ग्राहक-उन्मुख, एकता और आपसी-समझदार 'के कॉर्पोरेट सिद्धांतों का पालन करेगा।
