खोखली शाफ़्ट, टेंपर खोखला शाफ्ट
40 मिमी
20 मिमी
6/6.35/8/9/9.52/10 मिमी
360-40000प्रति
वृद्धिशील एनकोडर
आईपी40
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

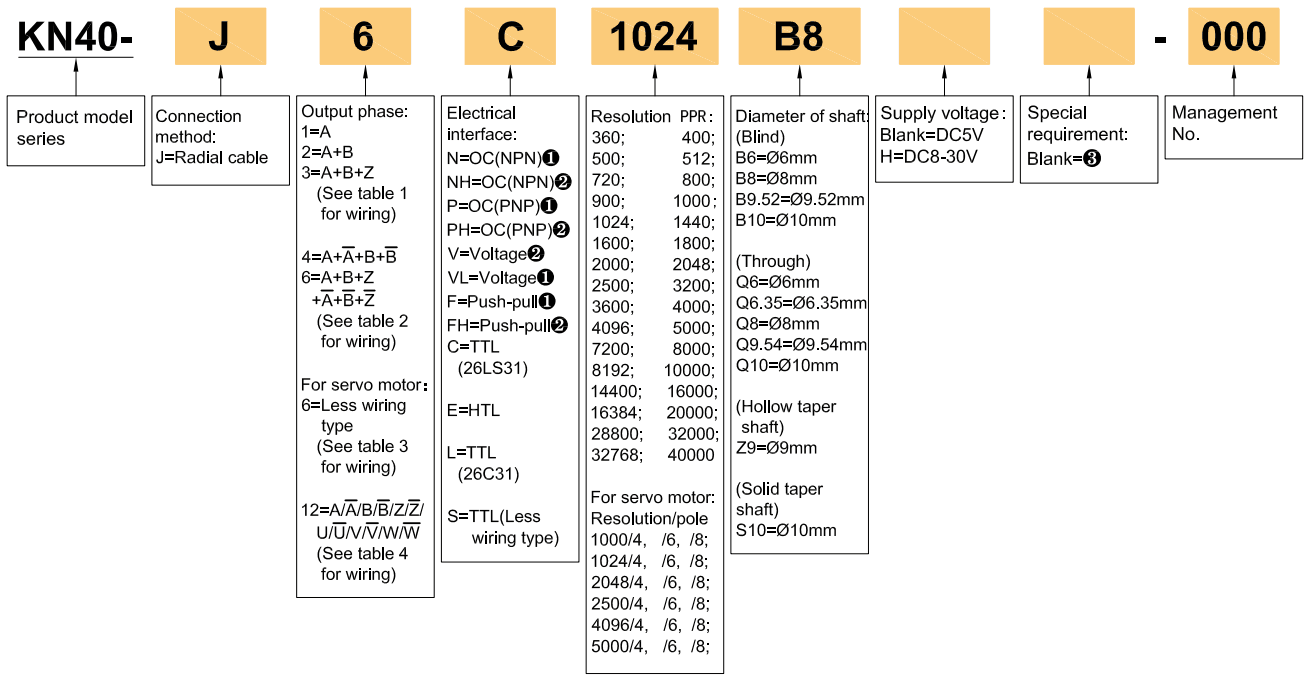

KN40
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |
| बाह्य व्यास | 40 मिमी |
| मोटाई | 20 मिमी |

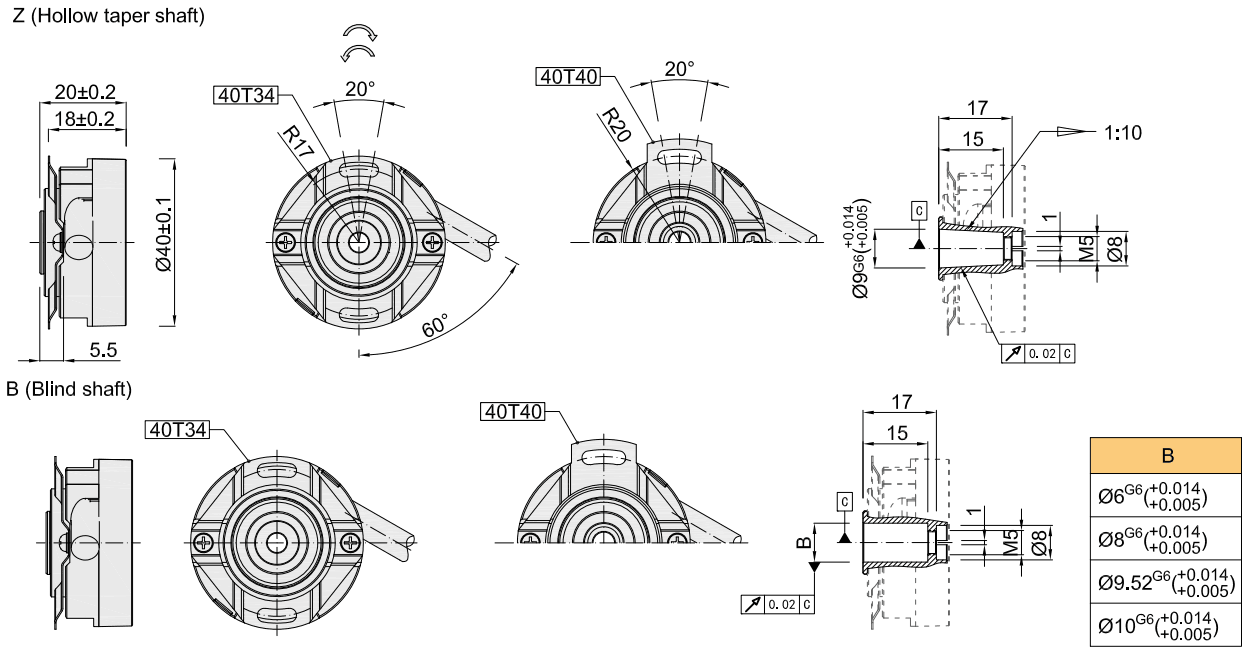

| स्थापना आयाम | R17 मिमी, R20MM; R23 मिमी |

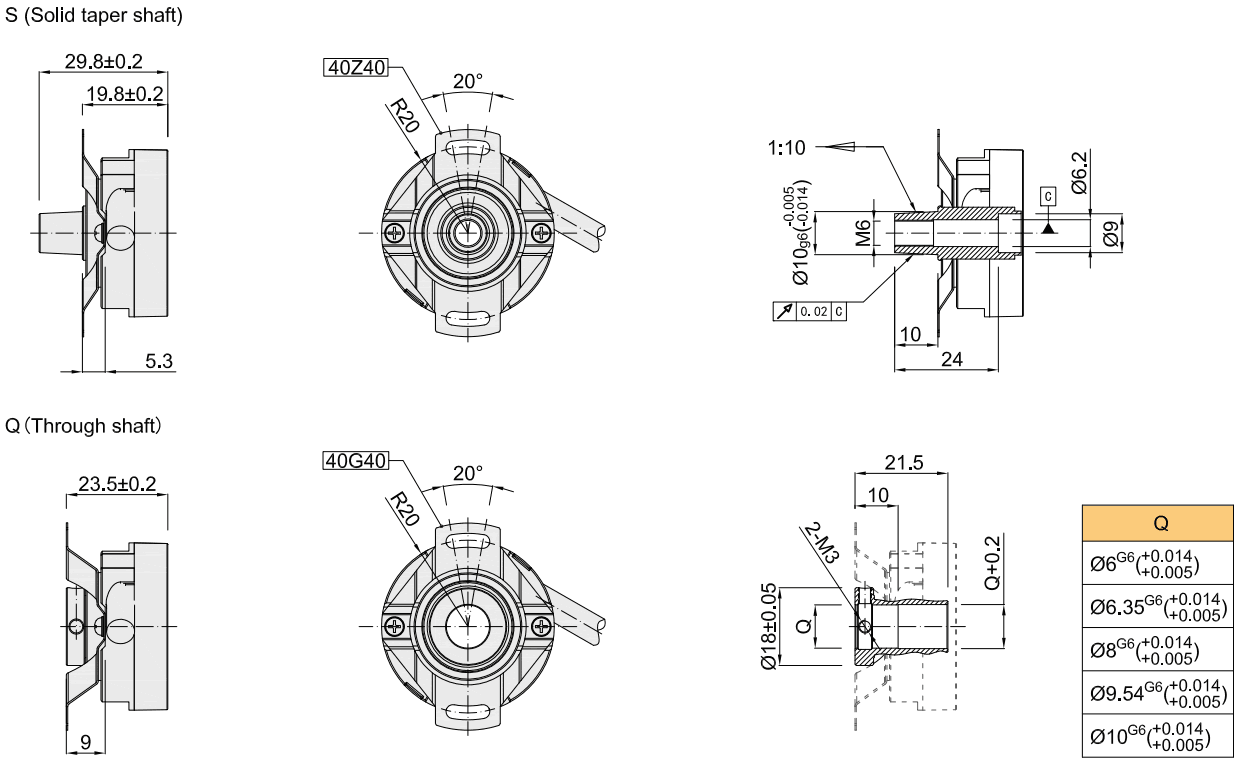

| शाफ्ट के माध्यम से | 6/6.35/8/9.54/10 मिमी |
| अंधा शाफ्ट | 6/8/9.52/10 मिमी |
| ठोस टेपर शाफ्ट | 10 मिमी |
| खोखला शाफ्ट | 9 मिमी |
| संकल्प | 360; 400; 500; 512; 720; 800; 900; 1000; 1024; 1440; 1600; ; 1800; 2000; 2048; 2500; 3200; 3600; 4000; 4096; 5000; 7200; 8000; 8192; 10000; 14400; 16000; 16384; 20000; 28800; 32000; 32768; 40000। |
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8। | |
| आउटपुट चरण | चरण A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | साइड से केबल |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| लाइन ड्राइव (26LS31) टीटीएल | |
| लाइन ड्राइव (DC8-30V) HTL | |
| TTL (DC5V) चरण ABZ चरण UVW के पीछे हैं | |
| संरक्षण ग्रेड | IP40 |
| केबल लंबाई | 500 मिमी |
| उपभोग वर्तमान | 100ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | 100kHz |
| स्वीकार्य तरंग | ≤3%आरएमएस |
| भार वोल्टेज | ≤DC30V |
| इन्सुलेशन शक्ति | AC500V 60S |
| इन्सुलेशन प्रतिरोध | 10 मीटर |
| GND | एनकोडर से कनेक्ट न करें |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शुरुआती टोक़ | 5.9x 10-3 एनएम से कम |
| इंटरटिया मोमेंट | 1.5x 10-6kg.m2 से कम |
| शाफ्ट भार | रेडियल 30 एन; अक्षीय 20n |
| स्लीव स्पीड | 5000RPM |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
| पर्यावरणीय तापमान | ऑपरेटिंग: -20 ～+85 ° C ； भंडारण: -25 °+90 ° C |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35-85%आरएच (नॉनकॉन्डेंसिंग) |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, x, y, z दिशा के लिए 2 घंटे, व्यक्तिगत रूप से |
| जुर्माना (सहन) | 490m/s2, 11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| शेल सामग्री | मधुमक |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 90 ग्राम (पैकेज के साथ) |
