घर » एनकोडर » ऑप्टिकल एनकोडर » K80 वृद्धिशील एनकोडर बाहरी व्यास 80 मिमी मोटाई 50 मिमी एलेवेटर एनकोडर खोखला शाफ्ट 20 मिमी IP65 मैकेनिकल एनकोडर

उत्पाद श्रेणी

एनकोडर

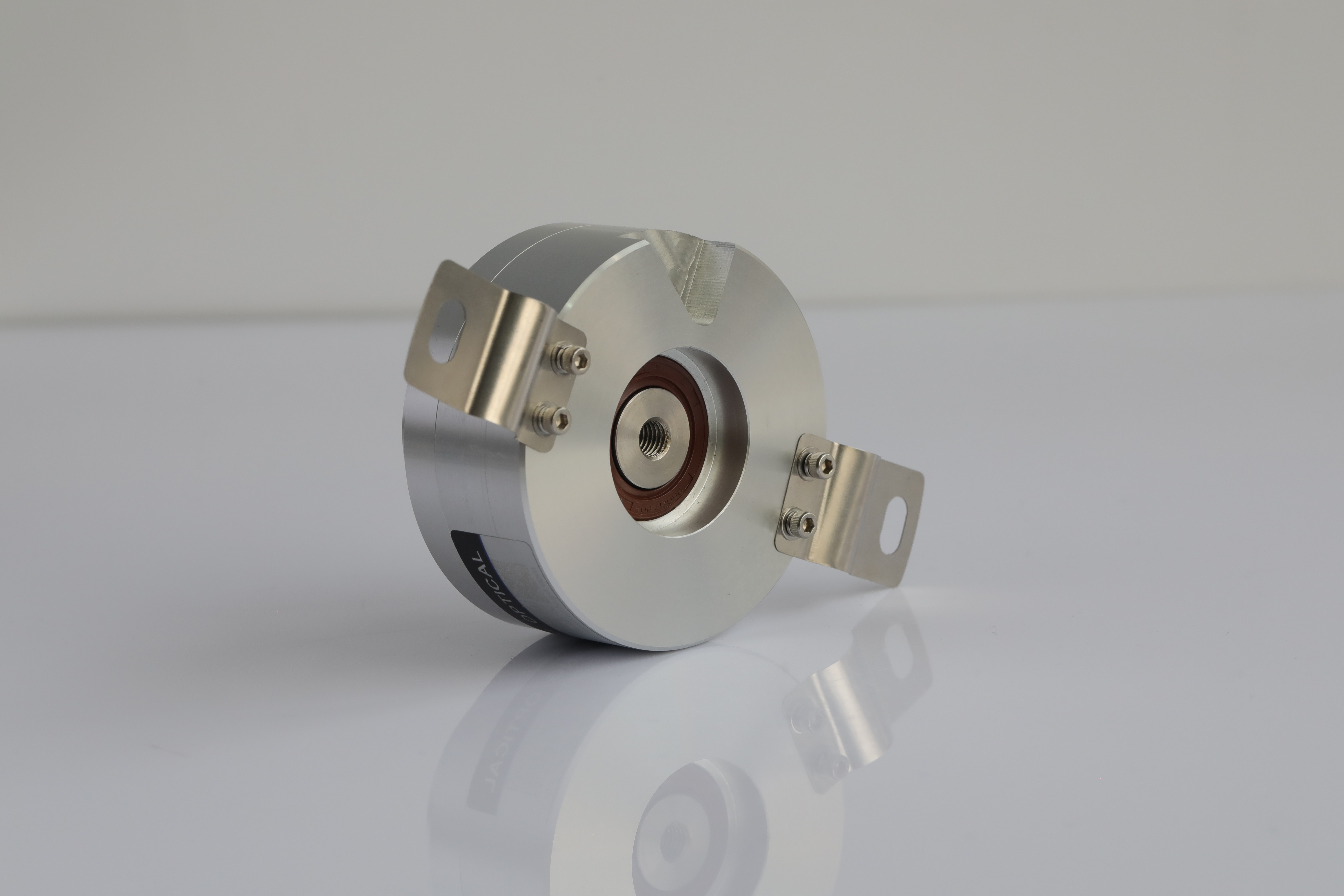

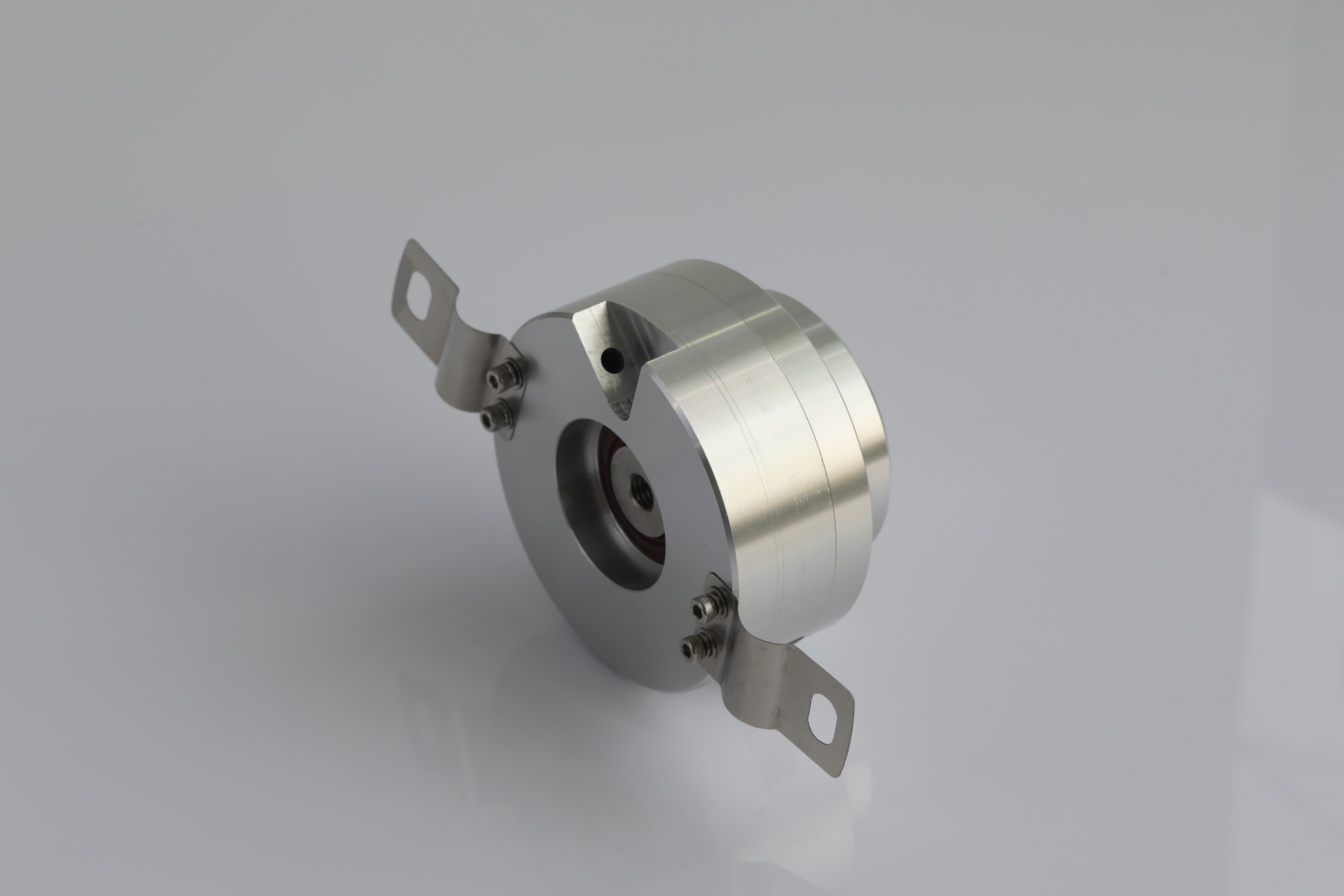

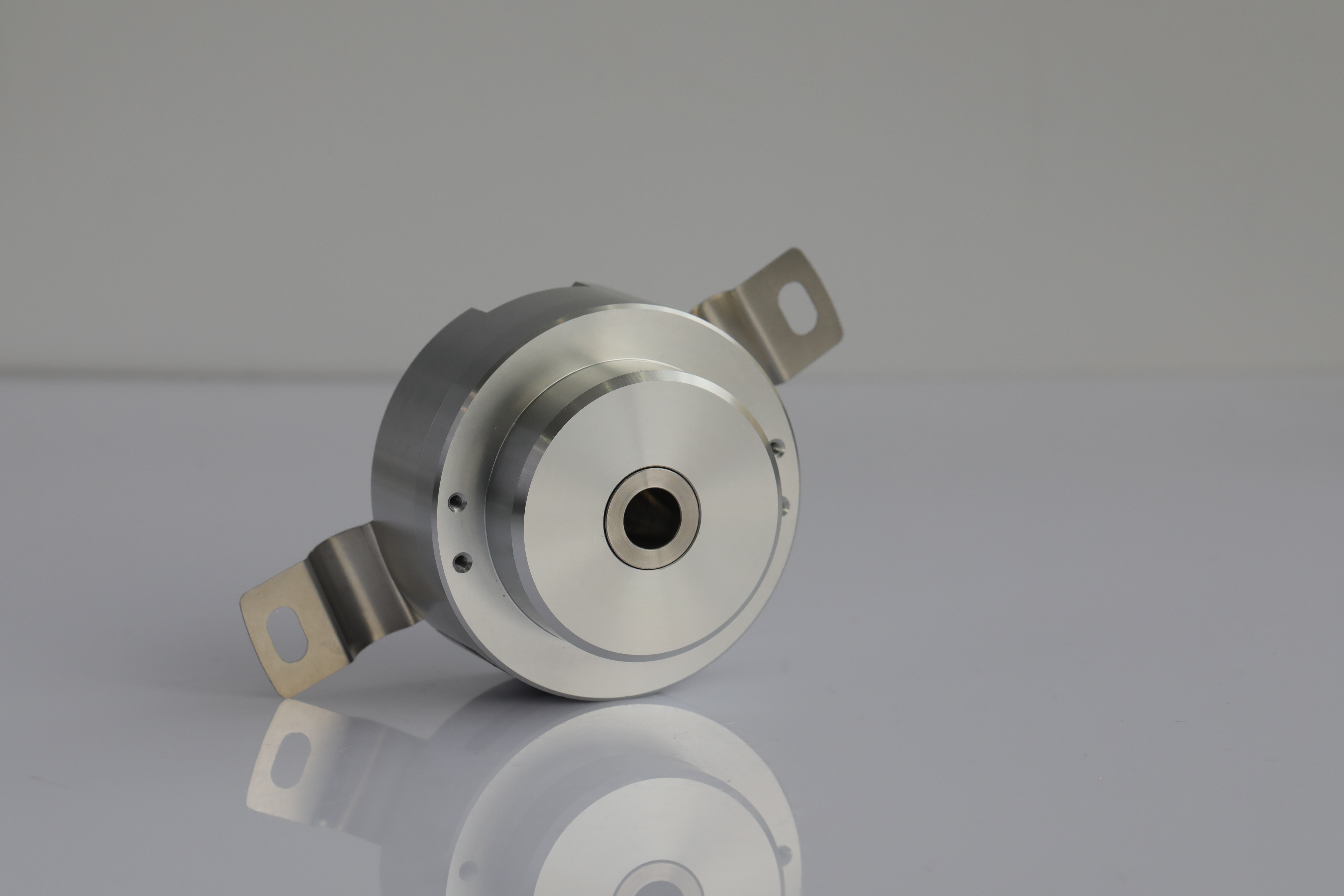

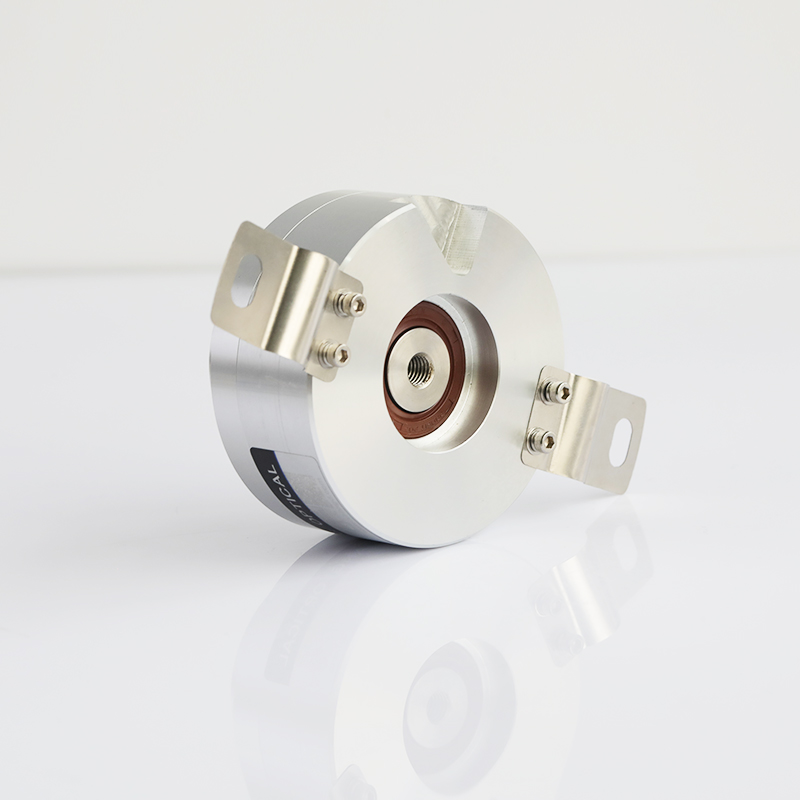

K80 वृद्धिशील एनकोडर बाहरी व्यास 80 मिमी मोटाई 50 मिमी एलेवेटर एनकोडर खोखला शाफ्ट 20 मिमी IP65 मैकेनिकल एनकोडर

साझा:

K80 वृद्धिशील एनकोडर बाहरी व्यास 80 मिमी मोटाई 50 मिमी एलेवेटर एनकोडर खोखला शाफ्ट 20 मिमी IP65 मैकेनिकल एनकोडर

ब्रांड：HENGXIANG फैक्टरी मूल्य: परक्राम्य आपूर्ति क्षमता: प्रति वर्ष 50,000 टुकड़े/टुकड़े भुगतान शर्तें: टी/टी, नकद, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड न्यूनतम ऑर्डर मात्रा: 1 पीसी ODM और OEM: स्वीकार्य प्रमाणीकरण：ISO9001&CE&25 आविष्कार पेटेंट के आइटम डिलीवरी की तारीख: नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-10 दिन शिपमेंट: FedEx/UPS/DHL/अन्य एक्सप्रेस लाइन

डाउनलोड करना:
K80-Series encoder catalogue.pdf
बहरी घेरा:
कृपया चयन कीजिए
मोटाई:
कृपया चयन कीजिए
शाफ्ट परिधि:
कृपया चयन कीजिए
संकल्प:
कृपया चयन कीजिए

SKU:
उपलब्धता स्थिति:

मात्रा:



जाँच करना टोकरी में जोड़ें

वृद्धिशील एनकोडर ऑप्टिकल वृद्धिशील एनकोडर

उत्पाद वर्णन

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
ब्रांड	हेंगज़ियांग
एनकोडर प्रकार	वृद्धिशील एनकोडर
बाहरी व्यास	80 मिमी
मोटाई	50 मिमी
स्थापना आयाम	R60.5mm(स्प्रिंग प्लेट 80T121)
खोखले शाफ्ट प्रकार	छेद के माध्यम से
खोखला शाफ़्ट व्यास	10.5 मिमी, 12 मिमी
संकल्प	1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
	7200;8192;10000；14400;16384；28800；32768


आउटपुट चरण	चरण A+, B+, Z+, A-, B-, Z-,
वोल्टेज आपूर्ति	DC5V;DC8-30V
आउटलेट प्रकार	साइड से केबल बाहर
	सॉकेट साइड से बाहर

आउटपुट मोड	एनपीएन और पीएनपी
	वोल्टेज आउटपुट
	पुश-पुल आउटपुट
	अंतर आउटपुट (टीटीएल, एचटीएल, आरएस422)
उपभोग वर्तमान	100mA अधिकतम
शीर्ष प्रतिक्रिया आवृत्ति	300KHZ
स्वीकार्य लहर	≤3%आरएमएस
लोड वोल्टेज	≤DC30V
GND	एनकोडर से कनेक्ट नहीं
मार्क टू स्पेस अनुपात	45% से 55%
शुरुआती टॉर्क	5 x 10-3 से कम एनएम
इंटरटिया पल	3x 10-6kg.m2 से कम
दस्ता भार	रेडियल 50एन;अक्षीय 30N
शीर्ष रेव	3000आरपीएम;IP65≤2000r आरपीएम
जीवन धारण करना	1.5x109 रेटेड लोड पर गति (2500आरपीएम पर 100000 घंटे)
पर्यावरण का तापमान	संचालन:-20 ~ +80°；भंडारण:-25 ~ +85°
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35-85% आरएच (गैरसंघनक)
कंपन(सहना)	आयाम 0.75 मिमी, 5-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे
जुर्राब(सहना)	490 मी/से2, 11 एमएस व्यक्तिगत रूप से एक्स, वाई, जेड दिशा के लिए तीन बार
दस्ता सामग्री	स्टेनलेस स्टील
छिलके की सामग्री	दीया कास्ट एल्यूमीनियम
केबल लंबाई	1000 मिमी (परिरक्षण के साथ केबल)
सुरक्षा ग्रेड	आईपी50;आईपी65
केबल लंबाई	1M (केबल की लंबाई आवश्यकतानुसार उचित रूप से जोड़ी जा सकती है, लेकिन इसके लिए व्यक्तिगत रूप से भुगतान की आवश्यकता होती है)

प्रमाणीकरण	सीई
पैकेट	कार्टन का डिब्बा
शुद्ध वजन	लगभग 600 ग्राम (पैकेज के साथ)

बुनियादी आयाम

अधिक

उत्पाद-K80 वृद्धिशील एनकोडर बाहरी व्यास 80 मिमी मोटाई 50 मिमी एलेवेटर एनकोडर खोखला शाफ्ट -1

उत्पाद-HENGXIANG-K80 वृद्धिशील एनकोडर बाहरी व्यास 80 मिमी मोटाई 50 मिमी लिफ्ट एनकोडर होल

'HENGXIANG' एनकोडर फैक्ट्री का लाभ

19 वर्षों से अधिक एनकोडर उत्पादन अनुभव; 20 वर्षों से अधिक अनुभवी इंजीनियर; पेशेवर कार्य दल; उच्च गुणवत्ता मानक; त्वरित प्रतिक्रिया समय;उपयोगिता मॉडल पेटेंट प्रमाणपत्र; अपना ब्रांड और अद्वितीय ब्रांड; सभी मॉडलों के लिए सीई प्रमाणीकरण; शीघ्र वितरण तिथि; शिपमेंट से पहले 100% पूर्ण निरीक्षण

'HENGXIANG' एनकोडर फैक्ट्री का लाभ

एनकोडर बेसिक के बारे में

एनकोडर अनुप्रयोगों की कई श्रृंखलाओं के अनुसार, रोटरी शाफ्ट की गति की सटीकता को मापना और इसकी घूर्णन स्थिति, गति या यहां तक कि त्वरण को जानना आवश्यक है।ऐसा करने के लिए, मोटर/शाफ्ट असेंबली में एक विद्युत भाग का उपयोग किया जाता है जिसे शाफ्ट या रोटरी एनकोडर कहा जाता है।

एनकोडर बेसिक के बारे में

वारंटी और बिक्री उपरांत सेवा के बारे में

1. ई-मेल द्वारा 24-घंटे तकनीकी सहायता 2. मशीन के लिए अतिरिक्त सहायक उपकरण प्रदान करें, अपने चित्र के अनुसार मेक प्रोग्राम की सेवा भी प्रदान करें, अनुकूलित या विशेष डिज़ाइन ठीक है।3. हमारे सभी उत्पादों की वारंटी अवधि 12 महीने है।4. मानव निर्मित विनाश अपवाद होगा।5. हम अपने ग्राहकों को समस्याओं को ठीक करने में मदद करने के लिए सामग्री या तकनीकी सहायता प्रदान कर सकते हैं।

वारंटी और बिक्री उपरांत सेवा के बारे में

शिपमेंट के बारे में

माल टीएनटी, फेडेक्स, यूपीएस, डीएचएल, ईएमएस आदि के माध्यम से भेजा जा सकता है। यदि आपके पास कोई कूरियर खाता नहीं है, तो आप अपनी आवश्यकताओं के अनुसार एक्सप्रेस का चयन कर सकते हैं। यदि आपके पास कोई कूरियर खाता नहीं है, तो हम जांच करेंगे और आपके लिए सबसे सस्ता और सुरक्षित एक्सप्रेस ढूंढेंगे।हमारे कारखाने में अधिकांश कूरियर कंपनी के साथ 30% की छूट है, इसलिए कीमत यथासंभव सस्ती हो सकती है।

शिपमेंट के बारे में

उत्पाद वर्णन

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
ब्रांड	हेंगज़ियांग
एनकोडर प्रकार	वृद्धिशील एनकोडर
बाहरी व्यास	80 मिमी
मोटाई	50 मिमी
स्थापना आयाम	R60.5mm(स्प्रिंग प्लेट 80T121)
खोखले शाफ्ट प्रकार	छेद के माध्यम से
खोखला शाफ़्ट व्यास	10.5 मिमी, 12 मिमी
संकल्प	1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
	7200;8192;10000；14400;16384；28800；32768


आउटपुट चरण	चरण A+, B+, Z+, A-, B-, Z-,
वोल्टेज आपूर्ति	DC5V;DC8-30V
आउटलेट प्रकार	साइड से केबल बाहर
	सॉकेट साइड से बाहर

आउटपुट मोड	एनपीएन और पीएनपी
	वोल्टेज आउटपुट
	पुश-पुल आउटपुट
	अंतर आउटपुट (टीटीएल, एचटीएल, आरएस422)
उपभोग वर्तमान	100mA अधिकतम
शीर्ष प्रतिक्रिया आवृत्ति	300KHZ
स्वीकार्य लहर	≤3%आरएमएस
लोड वोल्टेज	≤DC30V
GND	एनकोडर से कनेक्ट नहीं
मार्क टू स्पेस अनुपात	45% से 55%
शुरुआती टॉर्क	5 x 10-3 से कम एनएम
इंटरटिया पल	3x 10-6kg.m2 से कम
दस्ता भार	रेडियल 50एन;अक्षीय 30N
शीर्ष रेव	3000आरपीएम;IP65≤2000r आरपीएम
जीवन धारण करना	1.5x109 रेटेड लोड पर गति (2500आरपीएम पर 100000 घंटे)
पर्यावरण का तापमान	संचालन:-20 ~ +80°；भंडारण:-25 ~ +85°
पर्यावरणीय आर्द्रता	संचालन और भंडारण: 35-85% आरएच (गैरसंघनक)
कंपन(सहना)	आयाम 0.75 मिमी, 5-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे
जुर्राब(सहना)	490 मी/से2, 11 एमएस व्यक्तिगत रूप से एक्स, वाई, जेड दिशा के लिए तीन बार
दस्ता सामग्री	स्टेनलेस स्टील
छिलके की सामग्री	दीया कास्ट एल्यूमीनियम
केबल लंबाई	1000 मिमी (परिरक्षण के साथ केबल)
सुरक्षा ग्रेड	आईपी50;आईपी65
केबल लंबाई	1M (केबल की लंबाई आवश्यकतानुसार उचित रूप से जोड़ी जा सकती है, लेकिन इसके लिए व्यक्तिगत रूप से भुगतान की आवश्यकता होती है)

प्रमाणीकरण	सीई
पैकेट	कार्टन का डिब्बा
शुद्ध वजन	लगभग 600 ग्राम (पैकेज के साथ)
