खोखली शाफ़्ट
50 मिमी
39 मिमी
8/10/12/14/15मि.मी
9-48000ppr
वृद्धिशील एनकोडर
आईपी65, आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
हाँ
| मात्रा: | |
|---|---|

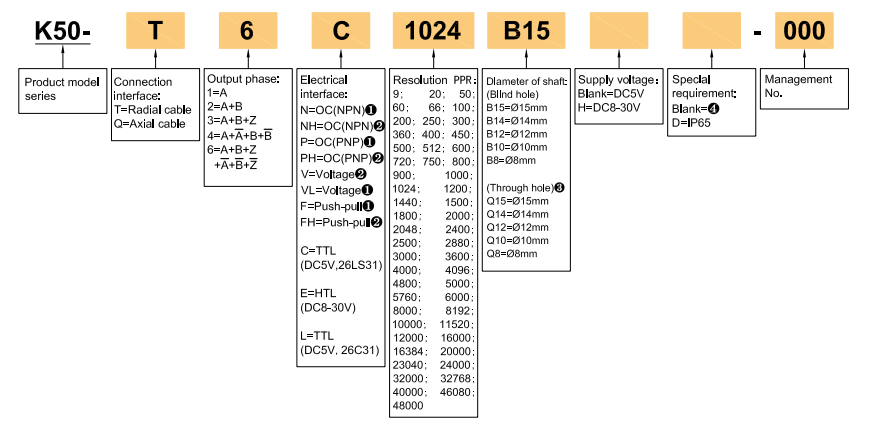

K50
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |

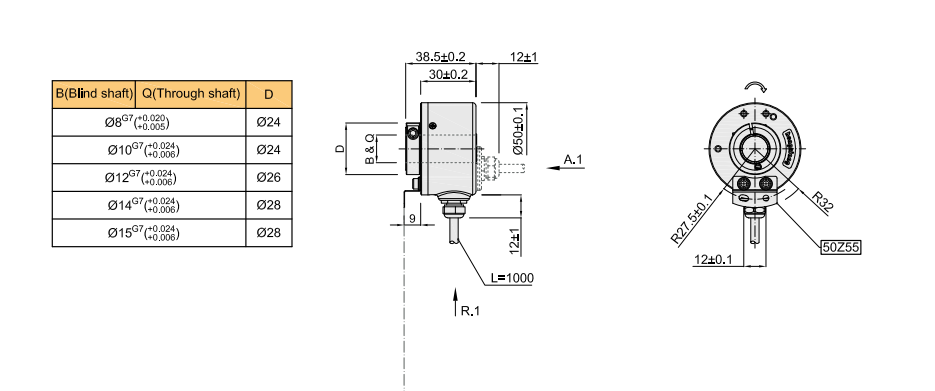

| बाह्य व्यास | 50 मिमी |
| मोटाई | 39 मिमी |
| स्थापना आयाम | R27.5 मिमी, R30 मिमी, R34.5 मिमी |
| खोखले शाफ्ट प्रकार | अंधा सुराख ; होल के माध्यम से |
| खोखला शाफ्ट व्यास | 8 मिमी, 10 मिमी, 12 मिमी; 14 मिमी; 15 मिमी |
| संकल्प | 9; 20; 50; 60; 66; 100; 200; 200; 250; 300; 360; 400; 450; 500; 512; 600; |
| 720; 750; 800; 900; 1000; 1024; 1200; 1200; 1440; 1500; 1800; 2000; | |
| 2048; 2400; 2500; 3000; 3600; 4000; 4000; 4096; 4800; 5000; 8000; | |
| 8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000; | |
| आउटपुट चरण | चरण ए, बी, जेड ए- बी- जेड- |
| रिवर्स पोलरिटी प्रोटेक्शन | √ |
| लघु परिपथ संरक्षण | √ |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| आउटलेट टाइप | साइड से केबल |
| पीछे से केबल | |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| TTL (DC5V, 26LS31) | |
| TTL (DC5V, 26C31) | |
| HTL (DC8-30V) | |
| पर्यावरणीय तापमान | ऑपरेटिंग तापमान: -20 ~+90 ° |
| भंडारण तापमान: -25 ~+95 ° | |
| पर्यावरणीय मानवता | ऑपरेटिंग और स्टोरेज: 35 ~ 85%आरएच (गैर-कंडेनसिंग) |
| शंख | एल्यूमिनियम मिश्र धातु |
| उपभोग वर्तमान | 120ma अधिकतम |
| शाफ्ट भार | रेडियल: 40n; अक्षीय: 20 एन |
| टॉप रेव | ≤4000RPM; IP65−3000 RPM; IP65−2000 आरपीएम (शाफ्ट के माध्यम से) |
| इन्सुलेशन शक्ति | AC500V 60S |
| इन्सुलेशन प्रतिरोध | 10 मीटर |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शीर्ष पुनरुत्थान आवृत्ति | 300kHz अधिकतम |
| शेल सामग्री | एल्यूमिनियम मिश्र धातु |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
| GND | एनकोडर से कनेक्ट न करें |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, X/y/z दिशा के लिए 2 घंटे व्यक्तिगत रूप से |
| झटका (सहन) | 490 मीटर/s2,11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| संरक्षण ग्रेड | IP50; IP65 |
| केबल लंबाई | 1000 मिमी |
| शुरुआती टोक़ | 9.8x10-3 एनएम से कम |
| इंटरटिया मोमेंट | 6.5x 10-6kg.m2 से कम |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 200 ग्राम (पैकेज के साथ) |
| प्रमाणीकरण | सीटी |
