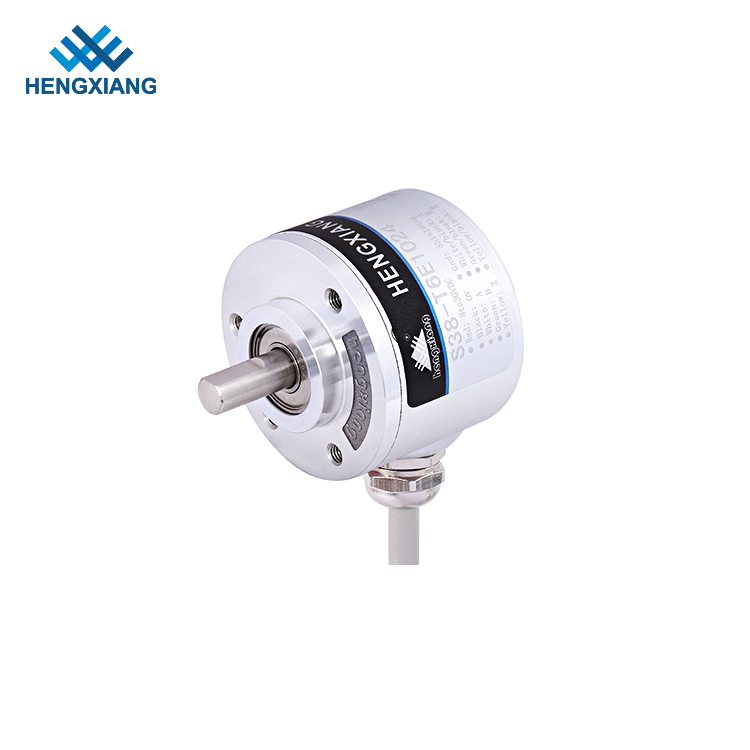

S38 वृद्धिशील एनकोडर वॉटरप्रूफ रोटरी एनकोडर बाहरी व्यास 38 मिमी 16384 रिज़ॉल्यूशन पुश-पुल आउटपुट क्वाडरेचर शाफ्ट एनकोडर 6 मिमी E6B2- CWZ6C, OEW2-25-2HC, mes-20-100P, R38S-6G12-24C-2000BM-2M, TRD-2T1000B

साझा:

S38 वृद्धिशील एनकोडर वॉटरप्रूफ रोटरी एनकोडर बाहरी व्यास 38 मिमी 16384 रिज़ॉल्यूशन पुश-पुल आउटपुट क्वाडरेचर शाफ्ट एनकोडर 6 मिमी E6B2- CWZ6C, OEW2-25-2HC, mes-20-100P, R38S-6G12-24C-2000BM-2M, TRD-2T1000B

ब्रांड：HENGXIANG फैक्टरी मूल्य: परक्राम्य आपूर्ति क्षमता: प्रति वर्ष 50,000 टुकड़े/टुकड़े भुगतान शर्तें: टी/टी, नकद, वेस्टर्न यूनियन, पेपैल, क्रेडिट कार्ड न्यूनतम ऑर्डर मात्रा: 1 पीसी ODM और OEM: स्वीकार्य प्रमाणीकरण：ISO9001&CE&25 आविष्कार पेटेंट के आइटम डिलीवरी की तारीख: नमूना आदेश के लिए 3-5 कार्य दिवस, बड़े पैमाने पर आदेश के लिए 7-10 दिन शिपमेंट: FedEx/UPS/DHL/अन्य एक्सप्रेस लाइन

डाउनलोड करना:
S38-E-01100036 Ver.4.0.pdf
बहरी घेरा:
कृपया चयन कीजिए
मोटाई:
कृपया चयन कीजिए
शाफ्ट परिधि:
कृपया चयन कीजिए
संकल्प:
कृपया चयन कीजिए

SKU:
उपलब्धता स्थिति:

मात्रा:



जाँच करना टोकरी में जोड़ें

वृद्धिशील एनकोडर निर्माता ऑप्टिकल वृद्धिशील एनकोडर

उत्पाद वर्णन

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
बाहरी आयाम	बाहरी व्यास: 38 मिमी
	मोटाई: 28 मिमी
	शाफ्ट व्यास: 5 मिमी; 6 मिमी (डी प्रकार)
एनकोडर प्रकार	वृद्धिशील एनकोडर
संकल्प	50;60;66;100;200;250;256;300;360;400;450;500;512;600;700;720;800;900;1000;1024;1200;2000;2048;2500;5000; 8192；10000；16384;20000;28800;32000;32768
आउटपुट चरण	चरण ए, बी, जेड, ए-, बी-, जेड-
वोल्टेज आपूर्ति	DC5V: DC8-30V
आउटलेट प्रकार	साइड से केबल बाहर
	केबल पीछे से निकली हुई है
आउटपुट मोड	एनपीएन और पीएनपी
	वोल्टेज आउटपुट
	पुश-पुल आउटपुट
	अंतर आउटपुट (टीटीएल, एचटीएल, आरएस422)
पर्यावरण का तापमान	ऑपरेटिंग तापमान: -20~+90°(नॉन आइसिंग)
	भंडारण तापमान: -25~+95°(नॉन आइसिंग)
पर्यावरणीय मानवता	संचालन और भंडारण: 35~85%आरएच(गैर-संघनक)
सुरक्षा ग्रेड	आईपी50;आईपी65
केबल लंबाई	1000 मिमी
शंख	एल्यूमिनियम मिश्र धातु
उपभोग वर्तमान	अधिकतम 100mA
शाफ्ट लोड	रेडियल 30एन;अक्षीय 20N
धीमी गति	6000RPM ;IP65≤4000r rpm
इन्सुलेशन ताकत	AC500V 60s
इन्सुलेशन प्रतिरोध	10MΩ
मार्क टू स्पेस अनुपात	45% से 55%
शीर्ष अनुनाद आवृत्ति	100kHz अधिकतम
छिलके की सामग्री	दीया कास्ट एल्यूमीनियम
जीवन धारण करना	रेटेड लोड पर 1.5x109 रेव्स (2500आरपीएम पर 100000 घंटे)
GND	एनकोडर से कनेक्ट नहीं
दस्ता सामग्री	स्टेनलेस स्टील
कंपन(सहना)	आयाम 0.75 मिमी, 10-55 हर्ट्ज, व्यक्तिगत रूप से एक्स/वाई/जेड दिशा के लिए 1 घंटा
सदमा(सहना)	490/एम/एस2, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार
पैकेट	कार्टन का डिब्बा
शुद्ध वजन	120 ग्राम (पैकेज के साथ)
प्रमाणीकरण	सीई
रिवर्स पोलरिटी सुरक्षा	√
शॉर्ट सर्किट सुरक्षा	√

बुनियादी आयाम

उत्पाद-HENGXIANG-S38 वृद्धिशील एनकोडर वॉटरप्रूफ रोटरी एनकोडर बाहरी व्यास 38 मिमी 16384 रिज़ॉल्यूशन

संयोजन की आवश्यकता

उत्पाद-एस38 वृद्धिशील एनकोडर वॉटरप्रूफ रोटरी एनकोडर बाहरी व्यास 38 मिमी 16384 रिज़ॉल्यूशन पुश-पुल -1

हमारी एनकोडर फैक्ट्री के बारे में

वास्तव में, हर उद्योग एक वैश्विक बाजार में काम करता है, मशीन के प्रदर्शन पर लगातार बढ़ती मांगों के लिए बेहतर समाधान की आवश्यकता होती है जो विश्वसनीयता को उच्च प्रदर्शन के साथ जोड़ सके, समाधान में रोटरी एनकोडर शामिल हैं जो डिवाइस के डिज़ाइन वातावरण को उचित रूप से फिट करते हैं और आपको सुविधाएं प्रदान करते हैं पूछना।नवीनतम तकनीक का उपयोग करके, हमारी हेंगज़ियांग फैक्ट्री रोटरी एनकोडर प्रदान करती है जो सभी प्रकार की आवश्यकताओं को पूरा करने के लिए डिजाइन में मजबूत और कॉम्पैक्ट हैं।

S38 एनकोडर के विनिर्देश

360º मुक्त रोटेशन; प्रति क्रांति 20-16384 कदम या चक्र; वृद्धिशील प्रकार एनकोडर; 5VDC से 30VDC तक वोल्टेज की विस्तृत श्रृंखला पर काम कर सकता है; अधिकतम ऑपरेटिंग तापमान: -25°C से + 1000°C; गति या घूर्णन को पढ़ने में आसान डेटा; लंबा जीवन;जलरोधक और धूलरोधी।

ग्राहक सेवा के बारे में

हमारे पास ग्राहकों की जरूरतों के अनुसार तेज विकल्प के लिए मानक सेवा या हमारी आपातकालीन सेवा प्रदान करने के लिए पूरी तरह से योग्य एनकोडर इंजीनियरों की एक टीम है। हमारे सभी एनकोडर की मरम्मत रोटरी, वृद्धिशील और पूर्ण एनकोडर के लिए की जाती है।हमने हाल ही में नवीनतम परीक्षण उपकरण खरीदा है जो हमारे द्वारा बेचे गए रोटरी एनकोडर के प्रत्येक टुकड़े के लिए उच्च मानक गुणवत्ता सुनिश्चित करता है।

एनकोडर कंपन के बारे में

एनकोडर पर काम करने वाला कंपन हमेशा आसानी से गलत पल्स का कारण बनता है। इसलिए हमें एनकोडर के काम करने की जगह पर अधिक ध्यान देना होगा। प्रति चक्कर जितना अधिक पल्स, ग्रेटिंग की संकीर्ण ग्रूवी दूरी, कंपन द्वारा एनकोडर पर अयस्क प्रभाव, जब मोटर की गति कम या यहां तक कि होती है बंद हो जाने पर, एनकोडर शाफ्ट या एनकोडर शेल पर काम करने वाला कंपन ग्रेटिंग कंपन का कारण बनेगा, इस तरह, एनकोडर गलत पल्स सिग्नल दिखा सकता है।

उत्पाद वर्णन

उत्पाद पैरामीटर

सामान	बुनियादी पैरामीटर
बाहरी आयाम	बाहरी व्यास: 38 मिमी
	मोटाई: 28 मिमी
	शाफ्ट व्यास: 5 मिमी; 6 मिमी (डी प्रकार)
एनकोडर प्रकार	वृद्धिशील एनकोडर
संकल्प	50;60;66;100;200;250;256;300;360;400;450;500;512;600;700;720;800;900;1000;1024;1200;2000;2048;2500;5000; 8192；10000；16384;20000;28800;32000;32768
आउटपुट चरण	चरण ए, बी, जेड, ए-, बी-, जेड-
वोल्टेज आपूर्ति	DC5V: DC8-30V
आउटलेट प्रकार	साइड से केबल बाहर
	केबल पीछे से निकली हुई है
आउटपुट मोड	एनपीएन और पीएनपी
	वोल्टेज आउटपुट
	पुश-पुल आउटपुट
	अंतर आउटपुट (टीटीएल, एचटीएल, आरएस422)
पर्यावरण का तापमान	ऑपरेटिंग तापमान: -20~+90°(नॉन आइसिंग)
	भंडारण तापमान: -25~+95°(नॉन आइसिंग)
पर्यावरणीय मानवता	संचालन और भंडारण: 35~85%आरएच(गैर-संघनक)
सुरक्षा ग्रेड	आईपी50;आईपी65
केबल लंबाई	1000 मिमी
शंख	एल्यूमिनियम मिश्र धातु
उपभोग वर्तमान	अधिकतम 100mA
शाफ्ट लोड	रेडियल 30एन;अक्षीय 20N
धीमी गति	6000RPM ;IP65≤4000r rpm
इन्सुलेशन ताकत	AC500V 60s
इन्सुलेशन प्रतिरोध	10MΩ
मार्क टू स्पेस अनुपात	45% से 55%
शीर्ष अनुनाद आवृत्ति	100kHz अधिकतम
छिलके की सामग्री	दीया कास्ट एल्यूमीनियम
जीवन धारण करना	रेटेड लोड पर 1.5x109 रेव्स (2500आरपीएम पर 100000 घंटे)
GND	एनकोडर से कनेक्ट नहीं
दस्ता सामग्री	स्टेनलेस स्टील
कंपन(सहना)	आयाम 0.75 मिमी, 10-55 हर्ट्ज, व्यक्तिगत रूप से एक्स/वाई/जेड दिशा के लिए 1 घंटा
सदमा(सहना)	490/एम/एस2, एक्स, वाई, जेड दिशा के लिए व्यक्तिगत रूप से तीन बार
पैकेट	कार्टन का डिब्बा
शुद्ध वजन	120 ग्राम (पैकेज के साथ)
प्रमाणीकरण	सीई
रिवर्स पोलरिटी सुरक्षा	√
शॉर्ट सर्किट सुरक्षा	√
