खोखली शाफ़्ट
76 मिमी
37 मिमी
25/30 मिमी
100-65536पीपीआर
वृद्धिशील एनकोडर
आईपी50
टीटीएल, एचटीएल, एनपीएन, पीएनपी, पुश पुल, वोल्टेज
नहीं
| मात्रा: | |
|---|---|

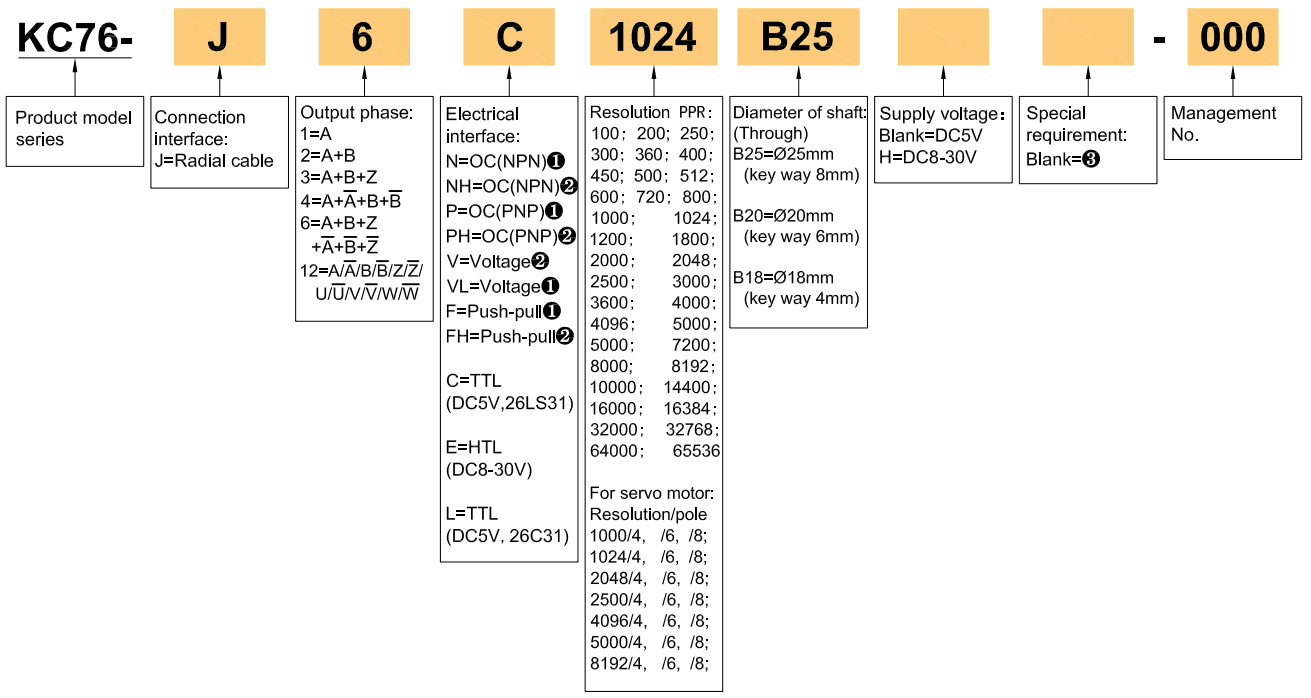

KC76
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगक्सिआंग |
| एनकोडर प्रकार | वृद्धिशील एनकोडर |

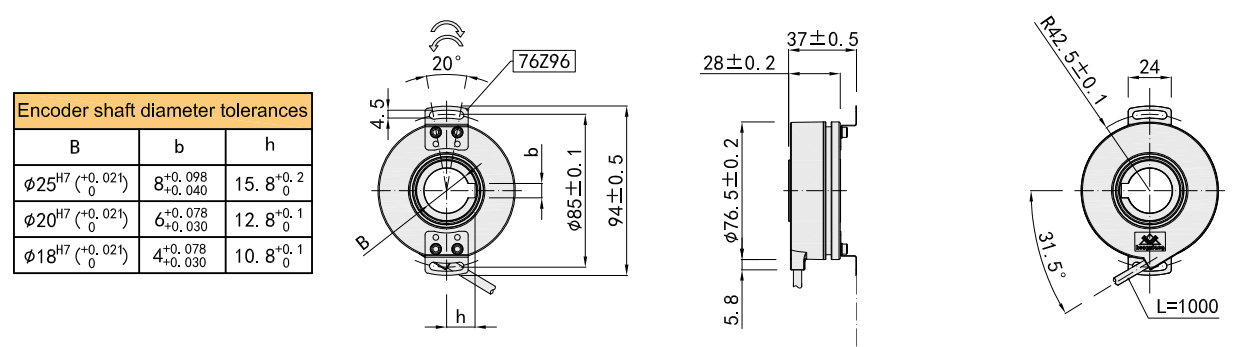

| बाह्य व्यास | 76.5 मिमी |
| मोटाई | 28 मिमी |
| स्थापना आयाम | R34.5 मिमी (स्प्रिंग प्लेट 76T69) |
| खोखले शाफ्ट प्रकार | स्लॉट के साथ छेद के माध्यम से |
| खोखला शाफ्ट व्यास | 18 मिमी, 20 मिमी; 25 मिमी |
| संकल्प | 100; 200; 250; 300; 360; 400; 450; 450; 500; 512; 600; 720; 800; 1000; 1024; 1200; 1800; 2000; 2048; 2500; 3000; 3600; 4096; 5000; |
| 7200; 8192; 10000; 14400; 16384; 28800; 32768; 64000; 65536; | |
| 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/6; 4096/8; 4096/16; 5000/4; 5000/6; 5000/8; 5000/10; 5000/12; 5000/16; | |
| 8192/8; 8192/10;/8192/16; 10000/8; 10000/10; 10000/16; | |
| आउटपुट चरण | चरण A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| वोल्टेज आपूर्ति | DC5V; DC8-30V |
| रिवर्स पोलरिटी प्रोटेक्शन | √ |
| लघु परिपथ संरक्षण | √ |
| आउटलेट टाइप | रेडियल केबल |
| आउटपुट मोड | एनपीएन/पीएनपी (खुला कलेक्टर आउटपुट) |
| वोल्टेज आउटपुट | |
| पुश-पुल आउटपुट | |
| लाइन ड्राइव (26LS31) टीटीएल | |
| लाइन ड्राइव (DC8-30V) HTL | |
| उपभोग वर्तमान | 100ma अधिकतम |
| शीर्ष प्रतिक्रिया उन्माद | 100kHz |
| स्वीकार्य तरंग | ≤3%आरएमएस |
| भार वोल्टेज | ≤DC30V |
| GND | एनकोडर से कनेक्ट न करें |
| अंतरिक्ष अनुपात का चिह्न | 45% से 55% |
| शुरुआती टोक़ | 80 x 10-3 एनएम से कम |
| इंटरटिया मोमेंट | 100x से कम 10-6 किग्रा .m2 |
| शाफ्ट भार | रेडियल 70N; अक्षीय 50n |
| टॉप रेव | 3000RPM |
| असर जीवन | 1.5x109 रेटेड लोड पर रेव्स (2500rpm पर 100000hrs) |
| पर्यावरणीय तापमान | ऑपरेटिंग: -20 ～+85 ° ； भंडारण: -25 °+90 ° |
| वंशावली आर्द्रता | ऑपरेटिंग और स्टोरेज: 35-85%आरएच (नॉनकॉन्डेंसिंग) |
| वाइब्रेशन (सहन) | आयाम 0.75 मिमी, 5-55Hz, व्यक्तिगत रूप से तीन अक्ष के लिए 2 घंटे |
| जुर्माना (सहन) | 1960m/s2, 11 एमएस तीन बार x, y, z दिशा व्यक्तिगत रूप से |
| शाफ्ट सामग्री | स्टेनलेस स्टील |
| शेल सामग्री | मधुमक |
| केबल लंबाई | 1000 मिमी (परिरक्षण के साथ केबल) |
| संरक्षण ग्रेड | IP50 |
| केबल लंबाई | 1m (केबल की लंबाई को उचित रूप से जोड़ा जा सकता है |
| आवश्यकता है, लेकिन इसे व्यक्तिगत रूप से भुगतान की आवश्यकता है) | |
| प्रमाणीकरण | सीटी |
| पैकेट | कार्टन का डिब्बा |
| शुद्ध वजन | लगभग 360g (पैकेज के साथ) |
