| मात्रा: | |
|---|---|

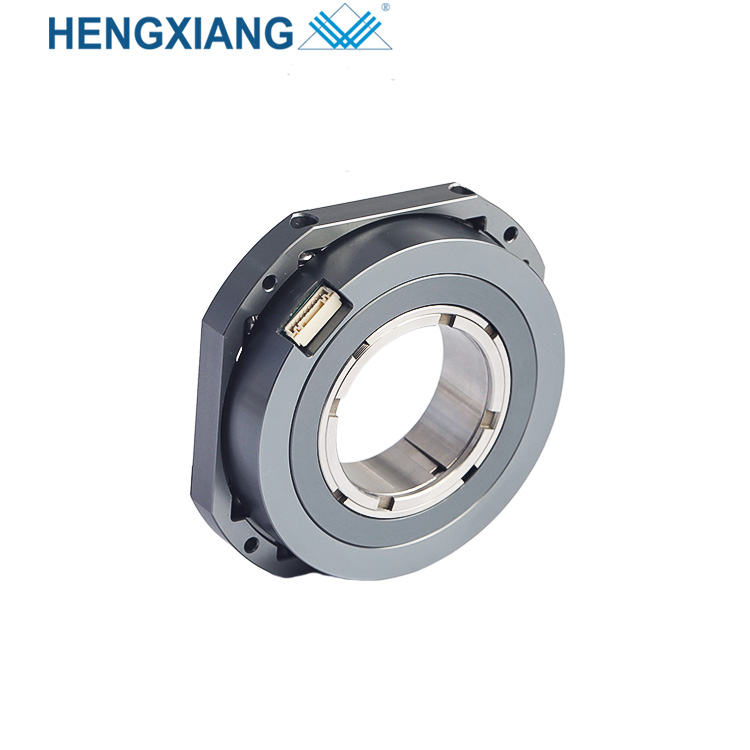

उत्पाद पैरामीटर
| सामान | बुनियादी पैरामीटर |
| ब्रांड | हेंगज़ियांग |
| एनकोडर प्रकार | पूर्ण एनकोडर |
| बाहरी व्यास | 80 मिमी (बढ़ते निकला हुआ किनाराφ 94 मिमी) |
| मोटाई | 22 मिमी |
| खोखले शाफ्ट प्रकार | छेद के माध्यम से |
| खोखला शाफ़्ट व्यास | 30 मिमी;32 मिमी;38 मिमी;40 मिमी |
| संकल्प | सिंगल-टर्न: 17 बिट, 19 बिट, 20 बिट, 22 बिट, 24 बिट, को 32 बिट तक बढ़ाया जा सकता है |
| मल्टी-टर्न: 1716=17+16बिट, 1916=19+16बिट, | |
| 2016=20+16बिट, 2216=22+16बिट,2416=24+16बिट | |
| इंटरफेस | ई=रेडियल सॉकेट SM08B-GHS-TB; J=रेडियल केबल |
| संचार | बी=बीआईएसएस-सी;एस=एसएसआई |
| बिजली का संपर्क | आर=आरएस-485 |
| आउटपुट मोड | एम = मल्टी-टर्न (ग्रे और बाइनरी) |
| एस=सिंगल-टर्न(ग्रे और बाइनरी) | |
| चिंतनशील सिद्धांत | गैर-संपर्क फोटोइलेक्ट्रिक |
| शुद्धता | ±80' |
| प्रतिक्रिया की गति | सामान्य क्रिया: 6000 मिनट-1 |
| आरएमएस स्थिति सिग्नल शोर | ±2@18 बिट्स/आर |
| संचार घड़ी आवृत्ति | ≤10MHz(BISS) या ≤5MHz(SSI) |
| प्रारम्भ का समय | विशिष्ट मान: 13ms |
| पूर्ण स्थिति नमूनाकरण अवधि | ≤75 एनएस |
| स्वीकार्य गति | ≤32200 आर/मिनट (यांत्रिक गति सीमा द्वारा प्रतिबंधित) |
| केबल | मुड़-युग्मित केबल |
| केबल लंबाई | 200मिमी-10000मिमी |
| यांत्रिक कनेक्शन | शाफ्ट के साथ रिंग लॉकिंग, लचीली स्प्रिंग प्लेट फिक्स्ड कनेक्शन |
| टॉर्क शुरू करना | 60×10-3 एनएम से कम |
| जड़त्व क्षण | 80×10-6 kg.m2 से कम |
| दस्ता भार | रेडियल 30एन;अक्षीय 20N |
| धीमी गति | ≤5000rpm |
| छिलके की सामग्री | एल्यूमीनियम मिश्र धातु |
| पर्यावरण का तापमान | परिचालन: -20~+95℃;भंडारण: -25~+95℃ |
| पर्यावरणीय आर्द्रता | संचालन और भंडारण: 35~85%आरएच(नॉनकंडेंसिंग) |
| कंपन | व्यक्तिगत रूप से X,Y,Z दिशा के लिए आयाम 1.52 मिमी, 5~55HZ,2h |
| झटका | 980m/s2 11ms, व्यक्तिगत रूप से X,Y,Z दिशा के लिए तीन बार |
| सुरक्षा | आईपी50 |
| शुद्ध वजन | लगभग 360 ग्राम |
