रोटरी एनकोडर में आईपी संलग्नक रेटिंग और मानक

आईपी ​​रेटिंग को इनग्रेस प्रोटेक्शन या इंटरनेशनल प्रोटेक्शन रेटिंग के रूप में भी जाना जाता है, जिसे EN 60529 (ब्रिटिश बीएस एन 60529:1992, यूरोपीय IEC 60509:1989) के अंतर्राष्ट्रीय मानक के अनुसार परिभाषित किया गया है।

इन मानकों का उपयोग गंदगी और पानी जैसे विदेशी निकायों की घुसपैठ के खिलाफ विद्युत बाड़ों की सीलिंग प्रभावशीलता के स्तर को परिभाषित करने के लिए किया जाता है।

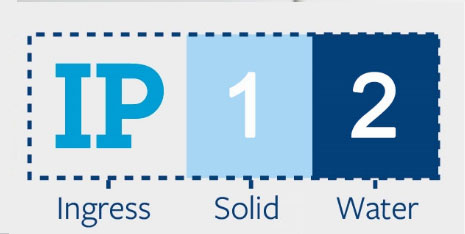

रेटिंग में IP अक्षर और उसके बाद 2 अंक शामिल होते हैं, पहला अंक सुरक्षा के स्तर को दर्शाता है जो कि बाड़ा ठोस निकायों के खिलाफ प्रदान करता है,

दूसरा अंक पानी के खिलाफ बाड़े के अंदर उपकरण की सुरक्षा की डिग्री का वर्णन करता है।

आपको यह निर्णय लेने में मदद करने के लिए नीचे एक आसान तरीका दिया गया है कि आपको अपने विद्युत परिक्षेत्र के लिए किस आईपी रेटिंग/आईपी कोड की आवश्यकता हो सकती है

आईपी ​​रेटिंग संदर्भ सूची:

पहला अंक: ठोस कण संरक्षण

0---- कोई नहीं

1----->50 मिमी

शरीर की कोई भी बड़ी सतह, जैसे हाथ का पिछला भाग, लेकिन शरीर के किसी हिस्से के साथ जानबूझकर संपर्क के खिलाफ कोई सुरक्षा नहीं)

2----->12.5 मिमी

उंगलियाँ या समान वस्तुएँ

3 ---->2.5 मिमी

उपकरण, मोटे तार आदि।

4---->1 मिमी

अधिकांश तार, पतले पेंच, बड़ी चींटियाँ आदि।

5----धूल से सुरक्षित

धूल के प्रवेश को पूरी तरह से रोका नहीं जा सकता है, लेकिन इसे उपकरण के संतोषजनक संचालन में हस्तक्षेप करने के लिए पर्याप्त मात्रा में प्रवेश नहीं करना चाहिए।

6---- धूल झाड़ें

धूल का प्रवेश नहीं;संपर्क से पूर्ण सुरक्षा (धूलरोधी)।एक वैक्यूम लागू किया जाना चाहिए.वायु प्रवाह के आधार पर परीक्षण अवधि 8 घंटे तक है।

दूसरा अंक: तरल प्रवेश सुरक्षा

0 ----कोई नहीं

1---- टपकता हुआ पानी

टर्नटेबल पर सीधी स्थिति में स्थापित करने और 1 आरपीएम पर घुमाए जाने पर टपकते पानी (ऊर्ध्वाधर रूप से गिरने वाली बूंदें) का नमूने पर कोई हानिकारक प्रभाव नहीं पड़ेगा।

2 ----15° पर झुकने पर पानी टपकना

जब घेरा अपनी सामान्य स्थिति से 15° के कोण पर झुका हुआ हो तो लंबवत रूप से टपकने वाले पानी का कोई हानिकारक प्रभाव नहीं होगा।दो अक्षों के भीतर कुल चार स्थितियों का परीक्षण किया जाता है।

3.---- पानी का छिड़काव

ऊर्ध्वाधर से 60° तक किसी भी कोण पर स्प्रे के रूप में गिरने वाले पानी का कोई हानिकारक प्रभाव नहीं होगा, या तो इसका उपयोग करें: ए) एक दोलन स्थिरता, या बी) एक प्रतिसंतुलित ढाल के साथ एक स्प्रे नोजल।

परीक्षण ए) 5 मिनट के लिए आयोजित किया जाता है, फिर दूसरे 5 मिनट के परीक्षण के लिए नमूने को 90 डिग्री तक क्षैतिज रूप से घुमाकर दोहराया जाता है।परीक्षण बी) न्यूनतम 5 मिनट के लिए (शील्ड के साथ) आयोजित किया जाता है।

4----पानी का छींटा मारना

किसी भी दिशा से बाड़े पर पानी के छींटों का कोई हानिकारक प्रभाव नहीं होगा, या तो इसका उपयोग करें: ए) एक ऑसिलेटिंग फिक्स्चर, या बी) बिना किसी ढाल के एक स्प्रे नोजल।

परीक्षण ए) 10 मिनट के लिए आयोजित किया जाता है।परीक्षण बी) न्यूनतम 5 मिनट के लिए (बिना शील्ड के) आयोजित किया जाता है।

5----जल जेट

किसी भी दिशा से नोजल (6.3 मिमी) द्वारा संरक्षित पानी का कोई हानिकारक प्रभाव नहीं होगा।

6---- शक्तिशाली जल जेट

किसी भी दिशा से शक्तिशाली जेट (12.5 मिमी नोजल) में संरक्षित पानी का कोई हानिकारक प्रभाव नहीं होगा।

7----विसर्जन, 1 मीटर गहराई तक

जब बाड़े को दबाव और समय की परिभाषित स्थितियों (डुबकी के 1 मीटर तक) के तहत पानी में डुबोया जाता है तो हानिकारक मात्रा में पानी का प्रवेश संभव नहीं होगा।

8---- विसर्जन 1 मीटर या अधिक गहराई

उपकरण निर्माता द्वारा निर्दिष्ट शर्तों के तहत पानी में निरंतर विसर्जन के लिए उपयुक्त है।हालाँकि, कुछ प्रकार के उपकरणों के साथ,

इसका मतलब यह हो सकता है कि पानी प्रवेश कर सकता है लेकिन केवल इस तरह से कि इसका कोई हानिकारक प्रभाव न हो।परीक्षण की गहराई और अवधि IPx7 की आवश्यकताओं से अधिक होने की उम्मीद है, और अन्य पर्यावरणीय प्रभाव भी जोड़े जा सकते हैं, जैसे विसर्जन से पहले तापमान चक्र।

जैसा कि आप चिंतित हो सकते हैं, हमारे HENGXIANG एनकोडर कारखाने के पास विभिन्न अनुप्रयोगों में गंदगी प्रूफ और वॉटर प्रूफ पर आपकी आवश्यकताओं को पूरा करने के लिए IP40, IP50, IP65, IP66, IP67 के विभिन्न संस्करण हैं।

यदि आपको अधिक विवरण चाहिए, तो किसी भी समय हमसे स्वतंत्र रूप से संपर्क करें।
