| मात्रा: | |
|---|---|

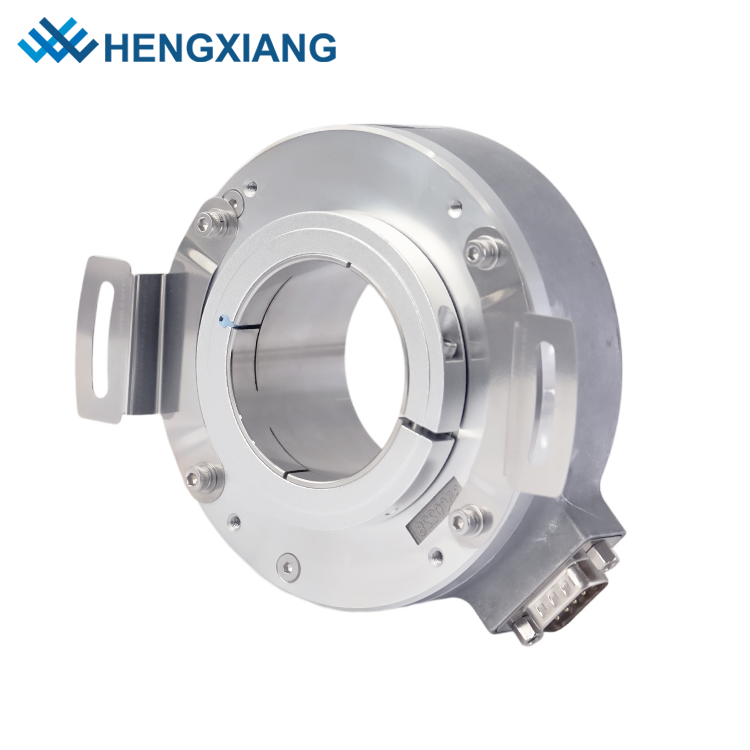

K10 एक बड़ा एपर्चर खोखला शाफ्ट वृद्धिशील एनकोडर प्रकार है, इसमें विभिन्न शाफ्ट व्यास का चयन किया जाना है, जो सभी प्रकार के अनुप्रयोगों के लिए उपयुक्त है, विशेष 9-पिन कनेक्टर इसे स्थापित करना या नीचे ले जाना आसान बनाता है। इसके अलावा, वैकल्पिक स्प्रिंग प्लेटें अनुमति देती हैं विभिन्न बढ़ते आयामों में फिट।
विशेषताएँ:
मजबूत और टिकाऊ, वैकल्पिक विभिन्न आउटपुट मोड,
लंबी सेवा जीवन, कम कीमत, आदि
बाहरी व्यास φ100 मिमी, मोटाई 38 मिमी, शाफ्ट का व्यास tφ45 मिमी तक
रिज़ॉल्यूशन: 48000P/R तक
आपूर्ति वोल्टेज: DC5V:DC8-30V
सुरक्षा:IP50
केबल की लंबाई: 1000 मिमी
हमारे फायदे
1. अधिकतम व्यास 45 मिमी, घेरा लॉकिंग खोखला शाफ्ट, जो लॉकिंग के लिए सुविधाजनक है और इसमें मजबूत असर क्षमता है।
2. डाई-कास्ट एल्यूमीनियम मिश्र धातु खोल, ठोस और टिकाऊ, लंबी सेवा जीवन
3. केबल आउटपुट के साथ 9-पिन सॉकेट, वायरिंग अधिक सरल और सुविधाजनक है
4. विशेष रूप से शाफ्ट के रोटेशन को चलाने के लिए उपयोग किया जाता है, एनकोडर के लिए शून्य स्थिति की स्थिति को समायोजित करना तेज़ और आसान बनाता है
5. आईजीआईडी स्प्रिंग प्लेट, विभिन्न आकारों की स्थापना के लिए उपयुक्त, नरम कनेक्शन सांद्रता बढ़ाता है और कोण त्रुटि को कम करता है
6. 48,000 पल्स तक उच्च परिशुद्धता
सामान | बुनियादी पैरामीटर |
ब्रांड | हेन्ग्ज़ियांग |
एनकोडर प्रकार | वृद्धिशील एनकोडर |
बाहरी व्यास | 100 मिमी |
मोटाई | 38 मिमी |
स्थापना आयाम | R50mm (स्प्रिंग प्लेट 100T90) |
खोखले शाफ्ट प्रकार | छेद के माध्यम से (पहले क्लैंपिंग रिंग और पीछे क्लैंपिंग रिंग) |
खोखला शाफ़्ट व्यास | 30 मिमी, 35 मिमी, 38 मिमी; 40 मिमी; 42 मिमी; 45 मिमी; |
संकल्प | 100;360;512;1000;1024;1200;2000;2048;2500;2880;3000;3600;4096;5000;5760;8192;10000；11520;12000;20000;24000;40000;48000; |
2048/6;2048/8;2048/10;2500/4;2500/6;2500/8;2500/16;4096/4;4096/6;4096/8;4096/16;5000/6;5000/8;5000/10;5000/12; | |
8192/6;8192/8;/8192/10;10000/6;10000/8;10000/10;10000/16; | |
आउटपुट चरण | चरण A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
वोल्टेज आपूर्ति | DC5V ;DC8-30V |
आउटलेट प्रकार | सॉकेट साइड से बाहर |
आउटपुट मोड | एनपीएन/पीएनपी (ओपन कलेक्टर आउटपुट) |
वोल्टेज आउटपुट | |
पुश-पुल आउटपुट | |
लाइन ड्राइव (26एलएस31) टीटीएल | |
लाइन ड्राइव(DC8-30V) HTL | |
उपभोग वर्तमान | 100mA अधिकतम |
शीर्ष प्रतिक्रिया आवृत्ति | 300KHZ |
स्वीकार्य लहर | ≤3%आरएमएस |
लोड वोल्टेज | ≤DC30V |
GND | एनकोडर से कनेक्ट नहीं |
मार्क टू स्पेस अनुपात | 45% से 55% |
शुरुआती टॉर्क | 98 x 10-3 एनएम से कम |
इंटरटिया पल | 120x 10-6kg.m2 से कम |
दस्ता भार | रेडियल 90एन;अक्षीय 60N |
शीर्ष रेव | 3000आरपीएम |
जीवन धारण करना | रेटेड लोड पर 1.5x109 रेव्स (2500आरपीएम पर 100000 घंटे) |
पर्यावरण का तापमान | संचालन:-20 ～+85°；भंडारण:-25 ～+90° |
पर्यावरणीय आर्द्रता | संचालन और भंडारण: 35-85% आरएच (गैरसंघनक) |
कंपन(सहना) | आयाम 0.75 मिमी, 5-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे |
जुर्राब(सहना) | 1960 मी/से2, 11 एमएस व्यक्तिगत रूप से एक्स, वाई, जेड दिशा के लिए तीन बार |
दस्ता सामग्री | स्टेनलेस स्टील |
छिलके की सामग्री | दीया कास्ट एल्यूमीनियम |
केबल लंबाई | 1000 मिमी (परिरक्षण के साथ केबल) |
सुरक्षा ग्रेड | आईपी50 |
केबल लंबाई | 1M (केबल की लंबाई उचित रूप से जोड़ी जा सकती है |
आवश्यकता है, लेकिन इसके लिए व्यक्तिगत रूप से भुगतान की आवश्यकता है) | |
प्रमाणीकरण | सीई |
पैकेट | कार्टन का डिब्बा |
शुद्ध वजन | लगभग 670 ग्राम (पैकेज के साथ) |
अनुप्रयोग:
यहां S38 वृद्धिशील एनकोडर के कुछ विशिष्ट अनुप्रयोग दिए गए हैं
एल ड्रॉवर्क्स ड्रम, मड पंप, कैटवॉक, होइस्ट, विंच और मोटर
एल मोटर और ड्राइव स्पीड फीडबैक
एल परिवर्तित मशीनरी
एल सामग्री प्रबंधन
एल पैकेजिंग उपकरण
एल अचार बनाने के उपकरण
एल प्रसंस्करण उपकरण
एल लिफ्ट
एल पीएलसी और इलेक्ट्रॉनिक काउंटरों की मनोरंजन सवारी
Shanghai Hengxiang Optical Electronics Co., Ltd.एक उच्च तकनीक उद्यम है जो उच्च परिशुद्धता ऑप्टिकल एनकोडर के निर्माण, अनुसंधान, उत्पादन और विपणन में विशेषज्ञता रखता है।हमारे पास एक परिपक्व स्वतंत्र अनुसंधान और विकास क्षमता है, जो नए विकास प्रौद्योगिकी उत्पादों की जरूरतों के आधार पर विशेष मॉडल के उत्पादन को अनुकूलित करने में सक्षम बनाती है।हम 2001 में स्थापित किया गया और 21 वर्षों के अवसादन के बाद घरेलू और विदेशी उत्पादों का निर्यात किया गया।हमारी कंपनी मुख्य रूप से एनकोडर, ऑप्टिकल लेंस, जर्मेनियम उत्पादों आदि में लगी हुई है। उत्पाद की गुणवत्ता और उच्च परिशुद्धता और गहरी प्रसंस्करण प्रौद्योगिकी के उच्च मानक का सख्त नियंत्रण लिफ्ट, मोटर, सीएनसी, कपड़ा, रोबोट, पवन ऊर्जा, चिकित्सा, असेंबली की सेवा प्रदान करता है। लाइन उपकरण, और अन्य स्वचालन प्रौद्योगिकी उद्योग।
हम सटीक ऑप्टिकल एनकोडर के क्षेत्र में एक प्रसिद्ध ब्रांड बनने पर ध्यान केंद्रित करते हैं और अंतरराष्ट्रीय सटीक एनकोडर में अग्रणी बनने का लक्ष्य रखते हैं।
'विज्ञान-तकनीकी जीवन के लिए संवेदनशीलता में परिशुद्धता।' 'हेंगज़ियांग 'अखंडता, परिशुद्धता और व्यावहारिकता, ग्राहक-उन्मुख, एकता और पारस्परिक-सफलता' के कॉर्पोरेट सिद्धांतों का पालन करेगा।
क्यू: आपके प्रमुख उत्पाद क्या हैं?
ए: हमारी कंपनी ने ऑप्टिकल लेंस और एनकोडर डिस्क से उत्पाद स्थापित किए, जो एनकोडर के लिए एक मजबूत सैद्धांतिक आधार प्रदान करते हैं, 20 वर्षों के विकास के बाद, हमने अपने व्यवसाय को एनकोडर तक बढ़ाया, यही कारण है कि हमारी गुणवत्ता अत्यधिक आश्वस्त है और अन्य एनकोडर फैक्ट्री की तुलना में सकारात्मक प्रतिक्रिया मिली है।
क्यू: क्या आप निर्माता या एजेंसी हैं?
ए: हम 23 वर्षों से अधिक के विनिर्माण अनुभव वाली एक फैक्ट्री हैं, हमारी फैक्ट्री में आने के लिए आपका स्वागत है, हम शंघाई शहर, चीन में स्थित हैं।
क्यू: यदि आपके वर्तमान कैटलॉग में कोई समान पैरामीटर नहीं है तो क्या मैं एनकोडर को अनुकूलित कर सकता हूँ?
ए: हाँ, हम अनुकूलित सेवाएँ प्रदान कर सकते हैं, हमारे पास आपके स्वयं के लोगो या भाग संख्या को अनुकूलित करने के लिए लेजर प्रिंटिंग मशीनें भी हैं;
यदि आप अन्य ब्रांडों के लिए समकक्ष उत्पाद प्राप्त करना चाहते हैं, तो आप सटीक कीमत और मापदंडों की पुष्टि के लिए हमसे संपर्क कर सकते हैं, हम आपको कार्य समय में एक घंटे के भीतर जवाब देंगे।
क्यू: आपका MOQ क्या है?
ए: हमारे नियमित एनकोडर के लिए MOQ 1 पीसी है।
क्यू: लीड टाइम में कितना समय लगता है?
ए: नमूनों के लिए डिलीवरी में 1 सप्ताह का समय लगता है, नियमित एनकोडर के लिए बड़े पैमाने पर ऑर्डर के लिए लगभग 10 दिन लगते हैं।
