मात्रा: | |
---|---|

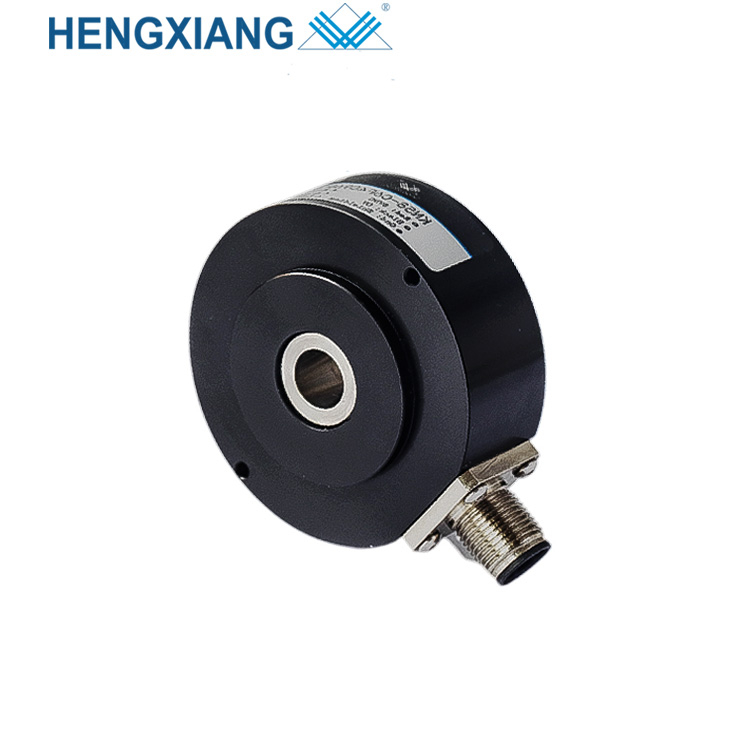

उत्पाद पैरामीटर
सामान | बुनियादी पैरामीटर |
ब्रांड | हेन्ग्ज़ियांग |
एनकोडर प्रकार | वृद्धिशील एनकोडर |
बाहरी व्यास | 58 मिमी |
मोटाई | 26 मिमी |
खोखले शाफ्ट प्रकार | छेद के माध्यम से |
ठोस शाफ्ट व्यास | 10 मिमी (टेपर आकार) |
खोखला शाफ़्ट व्यास | 8मिमी;10मिमी;12मिमी;14मिमी |
संकल्प | 1000;1024;1250;2000;2048;2500;3600;5000;7200;10000;14400 |
आउटपुट चरण | चरण A+,B+,Z+,A-,B-,Z- |
वोल्टेज आपूर्ति | DC5V ;DC8--30V |
आउटलेट प्रकार | साइड से केबल बाहर |
आउटपुट मोड | एनपीएन/पीएनपी (ओपन कलेक्टर आउटपुट) |
वोल्टेज आउटपुट | |
पुश-पुल आउटपुट | |
लाइन ड्राइव (DC5V) TTL | |
लाइन ड्राइव(DC8-30V) HTL | |
सुरक्षा ग्रेड | आईपी65 |
उपभोग वर्तमान | 100mA अधिकतम |
शीर्ष प्रतिक्रिया आवृत्ति | 100KHZ |
स्वीकार्य लहर | ≤3%आरएमएस |
लोड वोल्टेज | ≤DC30V |
इन्सुलेशन ताकत | AC500V 60s |
इन्सुलेशन प्रतिरोध | 10MΩ |
GND | एनकोडर से कनेक्ट नहीं |
मार्क टू स्पेस अनुपात | 45% से 55% |
शुरुआती टॉर्क | 9.8x 10-3 एनएम से कम |
इंटरटिया पल | 6.5x 10-6kg.m2 से कम |
दस्ता भार | रेडियल 40एन;अक्षीय 20N |
धीमी गति | 5000आरपीएम |
जीवन धारण करना | रेटेड लोड पर 1.5x10^9 रेव्स (2500आरपीएम पर 100000 घंटे) |
पर्यावरण का तापमान | ऑपरेटिंग:-20 ~+90°C; भंडारण:-25 ~+100°C |
पर्यावरणीय आर्द्रता | संचालन और भंडारण: 35-85% आरएच (गैरसंघनक) |
कंपन(सहना) | आयाम 0.75 मिमी, 5-55 हर्ट्ज, व्यक्तिगत रूप से तीन अक्षों के लिए 2 घंटे |
जुर्राब(सहना) | 490 मी/से2, 11 एमएस व्यक्तिगत रूप से एक्स, वाई, जेड दिशा के लिए तीन बार |
छिलके की सामग्री | एल्यूमिनियम मिश्र धातु |
प्रमाणीकरण | सीई |
पैकेट | कार्टन का डिब्बा |
शुद्ध वजन | लगभग 200 ग्राम (पैकेज के साथ) |
जल्दी से कोटेशन कैसे प्राप्त करें?
कृपया मॉडल गाइड की जांच करें दायीं तरफ और अधिक जानकारी प्राप्त करें.
उद्देश्य
हमारी एनकोडर फैक्ट्री के बारे में
शंघाई हेंगज़ियांग ऑप्टिकल इलेक्ट्रॉनिक्स कं, लिमिटेड, चीन के एक अंतरराष्ट्रीय शहर शंघाई में स्थित है, जो 2001 में स्थापित किया गया था, एक पेशेवर विनिर्माण उच्च तकनीक निगम है, जो अनुसंधान और विनिर्माण प्रदान करता है, ऑप्टिकल, मैकेनिकल और इलेक्ट्रॉनिक डिजाइन को एकीकृत करने वाली इकाई है।
अब हमने एनकोडर निर्माण की प्राथमिक पाइपलाइनिंग पूरी कर ली है।कई वर्षों के विकास के बाद, रोटरी एनकोडर में अब 10 श्रृंखलाएं और 100 से अधिक प्रकार हैं, दोनों दुनिया भर में लोकप्रिय रूप से बिक्री करते हैं।हमारे रोटरी एनकोडर का व्यापक रूप से उपयोग किया जाता है, जिससे ग्राहकों का विश्वास और उच्च प्रतिष्ठा प्राप्त हुई है।
HengXiang ब्रांड एनकोडर, ISO9001:2000 गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्र और CE प्रमाणीकरण है।इसके अलावा, हमारे पास स्वयं के आविष्कार पेटेंट पांच और उपयोगिता मॉडल पेटेंट पांच हैं, और शंघाई न्यू और हाई-टेक उपलब्धियां परिवर्तन परियोजना पारित की है।
हमारा लक्ष्य: ग्राहक की आवश्यकता को पूरा करना, सामाजिक मूल्य बनाना, ग्राहकों की ध्यानपूर्वक सेवा करना और जीत-जीत हासिल करना।हमारी कंपनी में आने, समीक्षा करने और 'हेंगज़ियांग' ब्रांड के उत्पादों को कस्टमाइज़ करने के लिए सभी ग्राहकों का हार्दिक स्वागत है।
