एक एनकोडर किससे मिलकर बनता है？

एनकोडर किससे बना होता है?

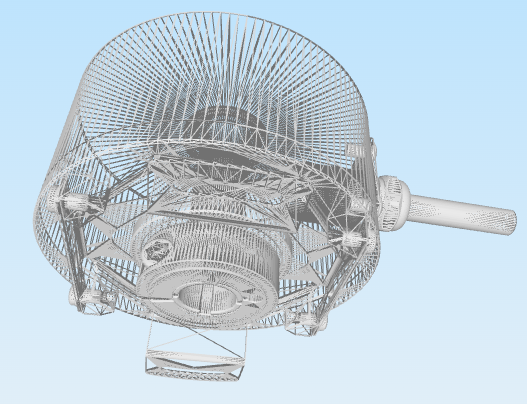

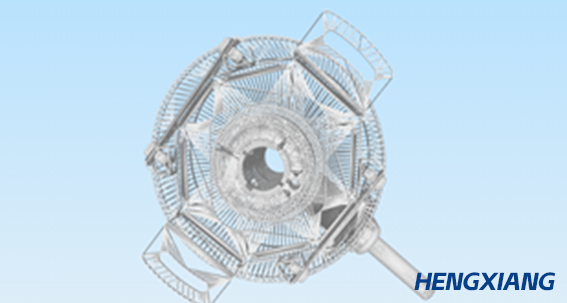

एक एनकोडर एनकोडर में आमतौर पर निम्नलिखित भाग होते हैं:

भाग 1: यांत्रिक भाग

शाफ्ट: एनकोडर का घूमने वाला शाफ्ट, जिसका उपयोग यांत्रिक उपकरणों से कनेक्ट करने के लिए किया जाता है।

बियरिंग्स: शाफ्ट को सहारा दें और घर्षण को कम करें।

आवास: एनकोडर के अंदर इलेक्ट्रॉनिक और ऑप्टिकल घटकों को सुरक्षित रखें।

भाग 2: ऑप्टिकल भाग

प्रकाश स्रोत: आमतौर पर एक प्रकाश उत्सर्जक डायोड (एलईडी) जो प्रकाश संकेत उत्सर्जित करता है।

प्रकाश संवेदनशील तत्व: जैसे फोटोडायोड या फोटोट्रांजिस्टर, परावर्तित प्रकाश संकेत प्राप्त करने के लिए उपयोग किया जाता है।

भाग 3: इलेक्ट्रॉनिक घटक

सिग्नल प्रोसेसिंग सर्किट: प्रकाश संवेदनशील तत्व द्वारा प्राप्त प्रकाश सिग्नल को विद्युत सिग्नल में परिवर्तित करता है और इसे संसाधित करता है।

आउटपुट इंटरफ़ेस: संसाधित सिग्नल को किसी बाहरी डिवाइस, जैसे पीएलसी या कंप्यूटर पर आउटपुट करता है।

भाग 4: एनकोडर डिस्क:

कोड डिस्क: इस पर एक विशिष्ट कोडिंग पैटर्न होता है, जिसका उपयोग स्थिति की जानकारी उत्पन्न करने के लिए किया जाता है, एनकोडर डिस्क की सामग्री आमतौर पर धातु, प्लास्टिक या कांच होती है।

भाग 5: कनेक्शन

केबल: एनकोडर को बाहरी उपकरणों से जोड़ने के लिए उपयोग किया जाता है

प्लग: केबलों की जगह आसान हो जाएगी

सॉकेट: केबलों की जगह आसान हो जाएगी और उच्च सुरक्षा स्तरों के साथ सॉकेट्स का उपयोग कठोर परिदृश्यों में भी किया जाता है।
